Import von Achse und Gradiente einzeln (klassisch)

Klassische Entwürfe können als klassische Achse und Gradiente importiert werden.

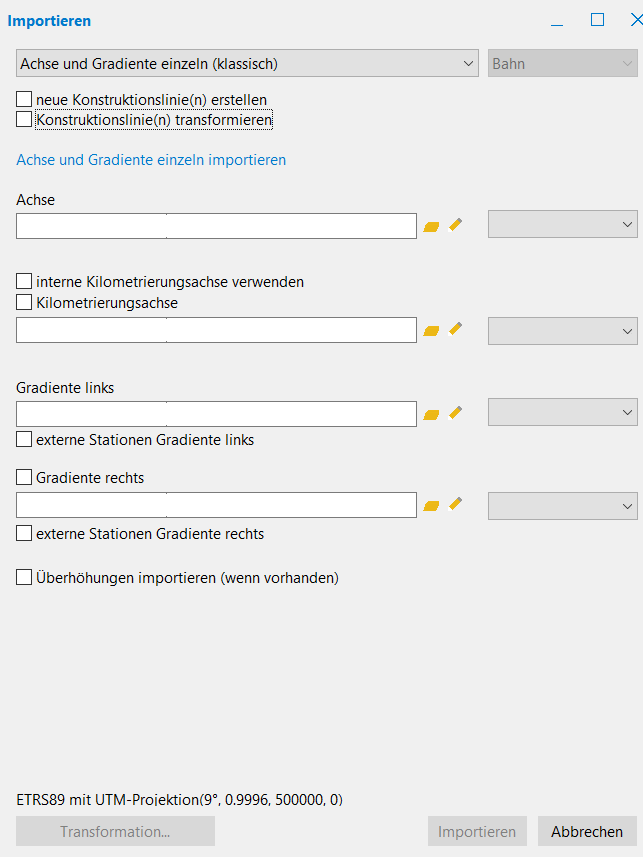

Folgende Einstellungsmöglichkeiten stehen zur Verfügung:

Einstellung	Beschreibung
Achsformat und Achse	Angabe des Achsformats und der entsprechenden Achsdatei.
interne Kilometrierungsachse verwenden	Wählen Sie die in den Konstruktionslinieneinstellungen gesetzte Kilometrierungsachse, wenn diese zur Stationsberechnung verwendet werden soll.
Kilometrierungsachse	Wählen Sie eine Kilometrierungsachse aus, wenn diese zur Stationsberechnung verwendet werden soll. Das Achsformat der Kilometrierungsachse muss dem Achsformat der zu importierenden Achse entsprechen.
Gradientenformat und Gradiente	Angabe des Gradientenformats und der entsprechenden Gradientendatei.
Überhöhungen importieren	Verm.ESN-Daten können Überhöhungen enthalten. Aktivieren Sie diese Option, damit die Überhöhungen mit importiert werden.
Achse editierbar importieren	Da Sie in KorFin® die Achse mit einem Tangentenpolygon bearbeiten, wird gegebenenfalls die Achse so verändert, dass der vorliegende Entwurf in ein Tangentenpolygon überführt werden kann. Soll dies nicht geschehen, deaktivieren Sie die Option “Achse editierbar importieren”. Somit wird die Achse und Gradiente ohne Veränderungen importiert. Dies hat zur Folge, dass Sie die resultierende Konstruktionslinie nicht bearbeiten können.
