Import von XML-Daten (Freileitungen)

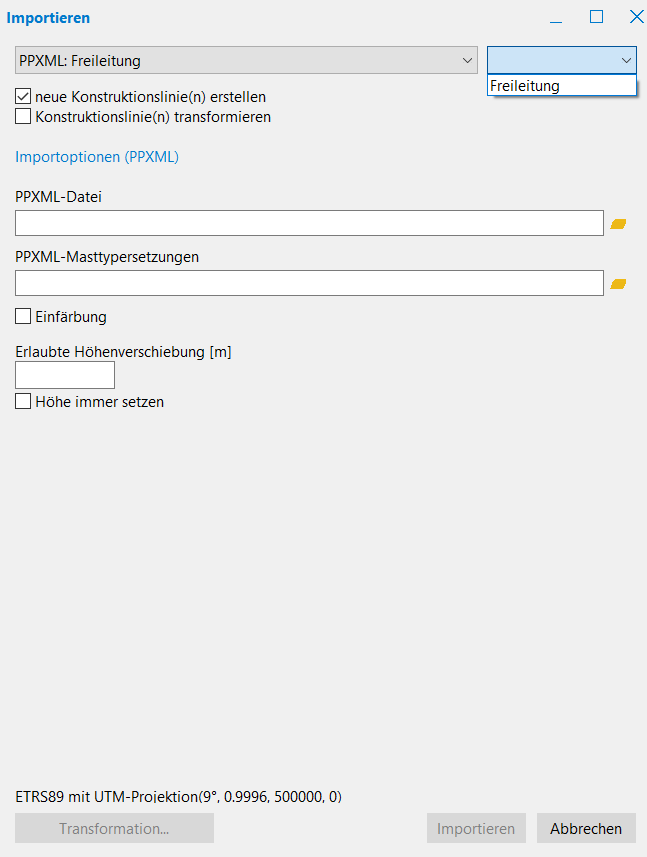

Folgende Einstellungsmöglichkeiten stehen zur Verfügung:

Einstellung	Beschreibung
PPXML-Datei	Wählen Sie die zu importierende Datei aus.
PPXML-Gestängeersetzung	Wählen Sie eine Ersetzungsdatei für die Gestängetypen. Die Ersetzungsdatei muss eine CSV-Datei und mit Semikolon getrennt sein. Die erste Zeile enthält die Spaltenbezeichnung: Original-Gestängetyp;KorFin-Gestängetyp;Original-Mastart;KorFin Mast Alle folgenden Zeilen enthalten eine jeweilige Ersetzung mit folgenden Spalten: Original-Gestängetyp Bezeichnung (ID) des Gestängetyps in der PPXML-Datei. Beispiel: 110 Fremd KorFin-Gestängetyp Bezeichnung (ID) des Gestängetyps in KorFin®. Beispiel: D72 Original-Mastart Mastart in der PPXML-Datei. Beispiel: T KorFin Mast Mastart in KorFin®. Beispiel: T1
Einfärbung	Färbt die Maste je nachdem, ob die erlaubte Höhenverschiebung überschritten ist. Grün bedeutet, dass die Höhenverschiebung nicht überschritten wurde. Rot bedeutet, dass die Höhenverschiebung überschritten wurde.
Erlaubte Höhenverschiebung	Gibt an, welche Abweichung die Höhe der ersetzten Maste haben darf gegenüber den Höhen in der PPXML-Datei.
Höhe immer setzen	Ist diese Option aktiviert, werden alle Maste so in der Höhe verschoben, dass der oberste Punkt des Mastes der höchsten Angabe in der PPXML-Datei entspricht. Ist diese Option deaktiviert, werden nur die Maste verschoben, deren Höhe sich innerhalb der erlaubten Höhenverschiebung befindet.

Tipp: Importieren Sie die Datei zweifach:

Im ersten Schritt wählen Sie eine erlaubte Höhenverschiebung (Beispiel 1m: Die ersetzten Maste dürfen 1m von der Höhe in den Originaldaten abweichen), aktivieren die Einfärbung und aktivieren die Option “Höhe immer setzen”.
Im zweiten Schritt importieren Sie die gleiche Datei ohne Einfärbung ohne Höhenverschiebung (0m) und deaktivieren “Höhe immer setzen”. Anschließend haben Sie eine Prüfungsvariante (Rot/Grün und die Maste wurden verschoben) sowie eine Visualisierungsvariante (keine Einfärbung und die Maste stehen auf dem Gelände).
