Import von Shape-Daten

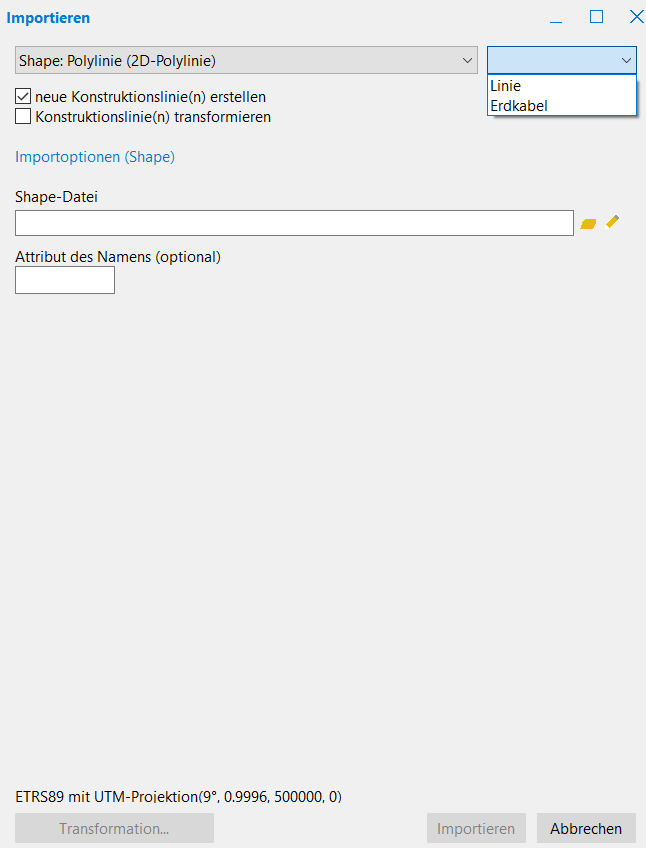

Shape-Daten können als Biegestab, Polylinie beziehungsweise als Freileitung importiert werden.

Folgende Einstellungsmöglichkeiten stehen zur Verfügung:

Einstellung	Art der Konstruktionslinie	Beschreibung
Shape-Datei		Wählen Sie die zu importierende Shape-Datei (.shp) aus. Alle zugehörigen Dateien müssen im gleichen Verzeichnis liegen.
Attribut des Namens		Um die Namen der Linien zu übernehmen, geben Sie den Namen des Attributs in den Shape-Daten an, welches den Namen der Linie enthält.

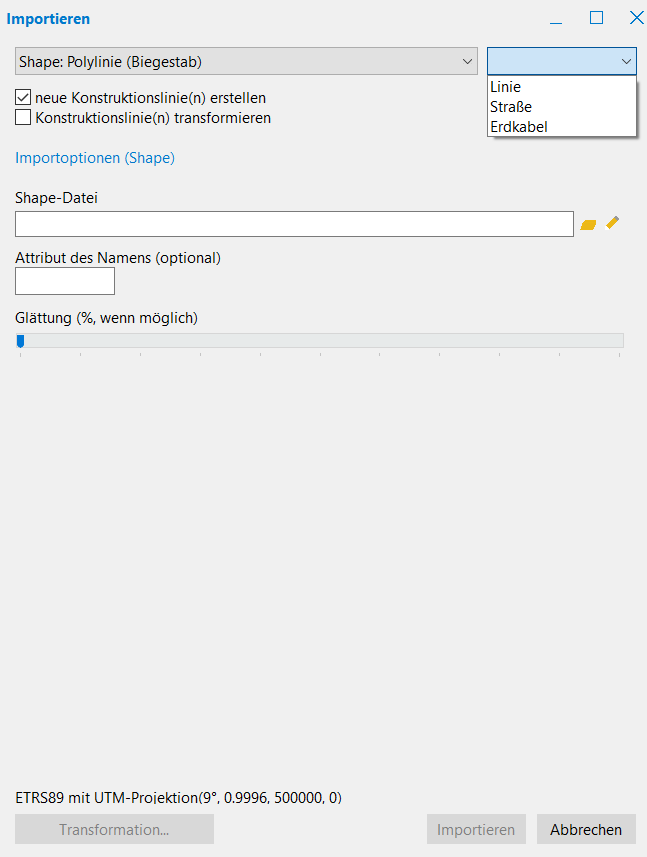

Glättung	Biegestab	Mit der Glättung stellen Sie die automatische Berechnung einer geglätteten Kurve statt eines Linienelements ein. Die Stärke der Glättung geben Sie in Prozent an. 0% Glättung führt zum Erstellen einer Polygonlinie. Die Angabe der Glättung bezieht sich auf die anteilige Länge der Tangenten im Anfangs- und Endpunkt eines Splineelements.

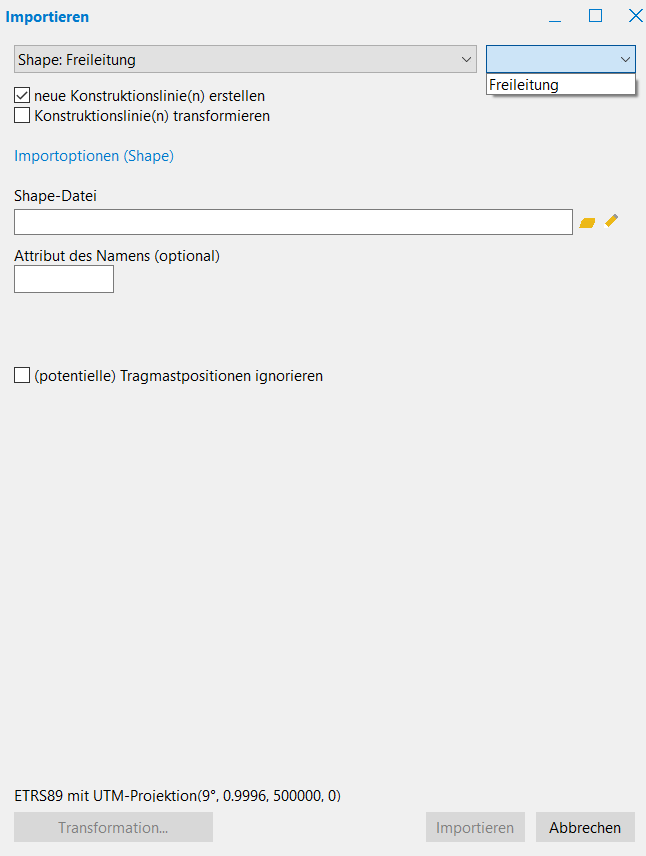

Tragmastpositionen ignorieren	Freileitung	Ist diese Option ausgewählt, werden alle Punkte, welche sich in Geraden befinden, nicht importiert. Ist diese Option nicht ausgewählt, werden die Punkte als Tragmaste importiert.

Ab Version 4.8.0 werden beim Shape-Import auch Datumswerte übernommen.
