Import von TXT-Daten (Freileitungen, Polylinien)

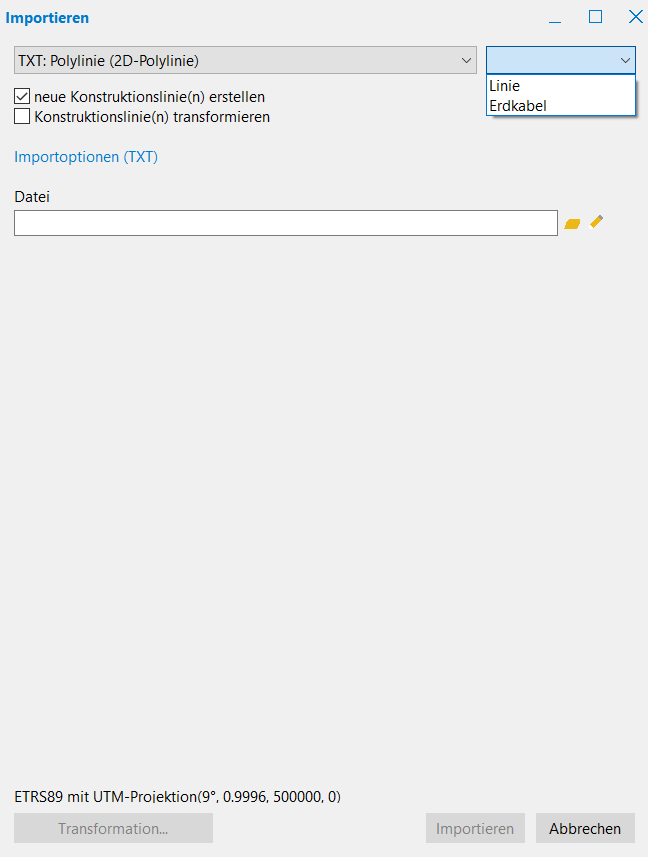

Textdaten können als Polylinie beziehungsweise als Freileitung importiert werden.

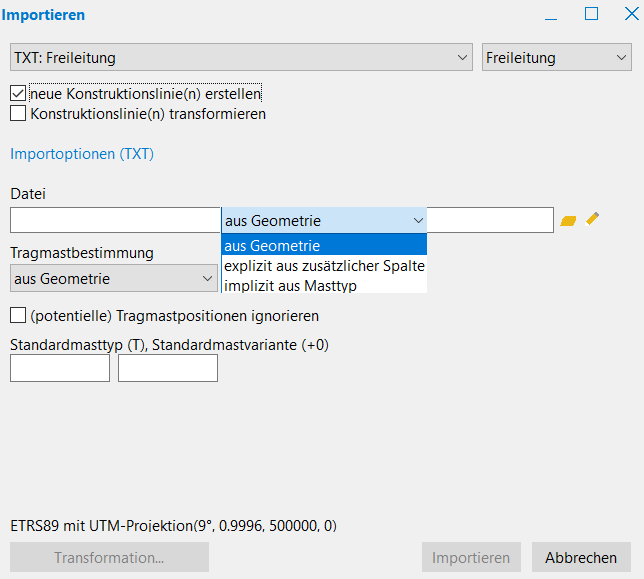

Folgende Einstellungsmöglichkeiten stehen zur Verfügung:

Einstellung	Art der Konstruktionslinie	Beschreibung
Datei		Wählen Sie die zu importierende TXT-Datei aus. Alle zugehörigen Dateien müssen im gleichen Verzeichnis vorliegen. Entsprechende Beispiele finden Sie unten.
Tragmastbestimmung	Freileitung	aus Geometrie	Wenn der Mast auf einer Feldlinie steht (180°).
		explizit aus zusätzlicher Spalte	In der Mastliste ist eine Spalte eingefügt: `X, Y, Z, name, {T, A}, Masttyp, Mastvariante[,id]`.
		implizit aus Masttyp	Der Masttyp beginnt mit "T", wenn Tragmast.
(potenzielle) Tragmastpositionen ignorieren	Freileitung	Ist diese Option ausgewählt, werden alle Punkte, welche sich in Geraden befinden, nicht importiert. Ist diese Option nicht ausgewählt, werden die Punkte als Tragmaste importiert.

Die Daten in der Textdatei entsprechen einer CSV-Datei und müssen mit einem Semikolon getrennt sein. Die Struktur ist wie folgt:

Spalte	Art der Konstruktionslinie	Beschreibung
`Rechtswert`		Die Rechtswertkomponente der Koordinate des entsprechenden Punkts.
`Hochwert`		Die Hochwertkomponente der Koordinate des entsprechenden Punkts.
`Z-Wert`	Polylinie-3D Freileitung	Optionale Höhe der Koordinate des entsprechenden Punkts.
`Mastname`	Freileitung	Name des Mastes.
`{T, A}`	Freileitung	Angabe der Mastfunktion - Tragmast bzw. Abspannmast.
`Masttyp`	Freileitung	Format: KENNZEICHNUNG+VARIANTE Die KENNZEICHNUNG ist T, T1, T2, WA beziehungsweise WE. Die VARIANTE ist der entsprechende Aufstockungswert. Beispiele: WA160+0 T+2,5
`Mastuntertyp`	Freileitung	Wenn als Masttyp ausschließlich WA beziehungsweise WE angegeben wurde, kann als Mastuntertyp die Variante inklusive +/- angegeben werden. Beispiel: Masttyp: WA Mastuntertyp: 160+0

Beispiel für eine Mastliste ohne Mastfunktion

CODE

395128,2131	5270726,558	255,2427	45	A/E 100	28 S
395183,8782	5270935,976	253,7922	46	A/E 100	28 S
395229,0423	5271105,889	253,9559	47	T	28 S
395298,5217	5271367,278	260,8117	48	A 140	25 S
395352,1862	5271569,17	255,0896	49	T	34 S
395424,4964	5271841,209	261,4261	50	A/E 100	25 S
395282,2295	5271971,363	260,3424	51	A/E 100	19 S
395320,3989	5272082,283	262,3004	52	A 140	16 S
395451,2643	5272370,408	250,2163	53	A 140	25 S
395524,5608	5272624,272	262,3547	54	T	25 S
395618,4874	5272949,588	263,6727	55	T	25 S
395700,9495	5273235,197	262,9665	56	A/E 100	25 S

Beispiel für eine Mastliste mit zusätzlicher Spalte für Mastfunktion

CODE

395128,2131	5270726,558	255,2427	45	A	A/E 100	28 S
395183,8782	5270935,976	253,7922	46	A	A/E 100	28 S
395229,0423	5271105,889	253,9559	47	T	T	28 S
395298,5217	5271367,278	260,8117	48	A	A 140	25 S
395352,1862	5271569,17	255,0896	49	T	T	34 S
395424,4964	5271841,209	261,4261	50	A	A/E 100	25 S
395282,2295	5271971,363	260,3424	51	A	A/E 100	19 S
395320,3989	5272082,283	262,3004	52	A	A 140	16 S
395451,2643	5272370,408	250,2163	53	A	A 140	25 S
395524,5608	5272624,272	262,3547	54	T	T	25 S
395618,4874	5272949,588	263,6727	55	T	T	25 S
395700,9495	5273235,197	262,9665	56	A	A/E 100	25 S
