KorFin® verfügt über eine komplexe Ressourcenverwaltung. Alle Texturen (Oberflächenbilder von Objekten), Objekte (3D-Geometrie wie Bestandsmodell, Gebäude, Vegetation, etc.) oder andere Programmteile stellen jeweils ein Ressourcenobjekt dar. Die Ressourcenobjekte sind gruppiert in Ressourcendateien gespeichert. Daher müssen zuerst die Ressourcendateien angemeldet, das bedeutet, der Arbeitsmappe zugeordnet, sein (siehe Reiter Projekt), bevor Sie daraus einzelne Ressourcenobjekte in Ihrer Arbeitsmappe verwenden und verwalten können.

Symbole

Symbol	Aktion
	Modell suchen!
	Modellobjekt des ausgewählten Typs zur Arbeitsmappe hinzufügen... Das Objekt wird am Ende der Liste hinzugefügt. Mit Einblenden beziehungsweise Ausblenden wird die Vorschau auf vorhandene Modellobjekte aktiviert/deaktiviert. Die einzelnen Objekte können nach dem Hinzufügen per Drag&Drop in der Liste verschoben werden.
	Aktuell markiertes Modell entfernen…. Das aktuell gewählte Objekt wird aus der Arbeitsmappe entfernt.
	Fachmodelle importieren... Es öffnet sich ein Dialogfenster zur Auswahl der Fachobjekte.
	Fachmodelle exportieren... Es öffnet sich ein Dialogfenster zum Speichern der Fachmodelle.

Objekttyp

Objekttyp	Beschreibung
Weltobjekt	Neben den Wolken können Sie ein Modellobjekt aus dem Gitter der Z-Werte berechnen lassen. Dieses Modellobjekt kann entweder aus Linien (Höhengittermodell) oder in Abhängigkeit von der Höhe texturiert erstellt werden. Dabei haben Sie die Wahl aus drei verschiedenen Farbverläufen. Komplexe Gitter führen zu großen Modellobjekten und somit zu einem hohen Speicherbedarf. Sie sollten die Höhengitter- beziehungsweise Höhenverlaufsmodelle nur dann in der Arbeitsmappe verwenden, wenn Sie noch kein digitales Geländemodell mit KorFin® Model berechnet haben oder zeitweise die Höheninformationen der speziellen Darstellung verwenden möchten.
Geländemodell	Wählen Sie ein mit KorFin® Model erstelltes Geländemodell aus der Auswahl mit Doppelklick aus.
Ressource	Wählen Sie ein Modellobjekt aus der Auswahl mit Doppelklick beziehungsweise Taste OK aus. Dabei werden alle auswählbaren Ressourcenobjekte (nach Ressourcendateien gruppiert) aufgelistet.
Szene (Stream) Struktur (Stream)	KorFin®-interne Datenstrukturen.
Fachmodell	Fügt ein Fachmodell aus OBJ/IFC, ...-Daten in das Projekt ein. Ab Version 4.8.0 kann KorFin® IFC-Dateien auch dann importieren, wenn diese als ifcZIP angemeldet werden. Eine ifcZIP-Datei ist eine ZIP-Datei, welche genau eine IFC-Datei enthält.
Flächen-/Linien	Wählen Sie in der nachfolgenden Objektauswahl ein Flächen-/Linien-Modellobjekt aus. Das Objekt kann wie bei einem normalen Modellobjekt auch eine beliebige Objektstruktur oder Szene sein. Besitzt das Modellobjekt Metadaten, werden diese automatisch mitgeladen. Sie können ein solches Objekt anklicken und die Metadaten in den Modellanzeigen analysieren. Der Unterschied zwischen einem Flächen-/Linien-Modellobjekt und einem normalen Modellobjekt ist nur die Layerzuordnung: Flächen-/Linien-Modellobjekte befinden sich auf einem eigenen Layer und werden zusammen mit dem DGM vor dem Zeichnen der Entwurfsmodelle dargestellt.
Vegetation	Bei einem Objekt aus einer Vegetationsgenerierung geben Sie die Quelldatei an. Die Quelldatei ist eine mit KorFin® Model aufbereitete XML-Vegetationsdatei. Die endgültigen Koordinaten werden in Abhängigkeit vom Projektnullpunkt und vom Bezugspunkt der Quelldatei automatisch berechnet. Beachten Sie bitte, dass alle referenzierten Ressourcen ladbar sind. Dazu müssen Sie ggf. die A+S Vegetationsressourcendatei (oder eine andere) in Ihrer Arbeitsmappe anmelden.
Umgrenzungen	Fügt Umgrenzungen aus einer Datei in das Projekt ein.
Verkehrsfachdaten Ab Version 4.7.0.	Wenn im Projekt bereits Verkehrsdaten (z.B. Anzahl von PKW`s, LKW´s je Richtung und Streckenabschnitt etc.) im Shape-Format angemeldet sind, können diese hier verknüpft und eingestellt werden.

Jedes Modellobjekt verfügt über seine eigenen Einstellungen.

Allgemeine Einstellungen für jedes Objekt

Einstellung	Bedeutung
ID	Dies ist die eindeutige ID des Objekts. Diese wird von KorFin® automatisch generiert und dient nur zur Information.
Name (optional)	Für jedes Objekt kann ein Name angegeben werden. Ist dieser angegeben, wird er im Projektbaum angezeigt. Wird er nicht angegeben, wird aus den Objektinformationen ein Name ermittelt.
Aktiv	Bei Aktivierung des Optionsfelds wird das Modellobjekt geladen, in allen Ansichten dargestellt und in verschiedene Exporte einbezogen.
Schicht	Wählt die Schicht aus, auf der KorFin® die Daten darstellen soll. (Details unter Darstellungsreihenfolge in KorFin®)

Spezielle Einstellungen

Einstellung	Bedeutung
Projektionsziel	Wenn aktiviert, werden Punktobjekte, welche projiziert werden müssen, genau auf das als Projektionsziel definierte Objekt (z.B.. DGM) projiziert. In einer Höhentransformation kann später auf die Projektionsziele zurückgegriffen werden.
Schallabschirmung	Aktiviert das Objekt als Hindernis für Schallberechnungen (Beispiel - Gebäude).
nicht exportieren Ab Version 4.8.0	Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.
IDs neu erzeugen	Aktivieren Sie diese Option, wenn ein Fachmodell die gleichen inneren IDs verwendet wie ein anderes Fachmodell (Daten wurden kopiert, anstatt neu zu erstellen).
Verschnittberechnung	Erteilt die Wahlmöglichkeit zum Berechnen des Verschnitts.
Ausstanzungen	Definieren Sie Flächen, welche aus dem Objekt heraus gestanzt werden sollen.
Transformation der Ausstanzungen	Definieren Sie das Koordinatensystem der Ausstanzungen.
Ausstanzungen orientieren	Aktivieren Sie diese Option, um alle angegebenen Umringe mathematisch positiv zu orientieren. Inseln in einer Ausstanzung sind damit nicht mehr möglich.
Höhenpriorität Ausstanzungen	Definieren Sie, ob das Objekt an den Schnittkanten auf die Höhen der Ausstanzung (Auswahl “Umgrenzung”) bekommen soll oder ob die Höhen beibehalten werden sollen (Auswahl “Modell”).
Beschneidungen	Definieren Sie Umringe, auf die das Modell beschnitten werden soll. Alle außerhalb liegenden Daten werden weggeschnitten.
Transformation der Beschneidungen	Definieren Sie das Koordinatensystem der Beschneidungen.
Vermessungen	Wählen Sie die Vermessungen aus, welche in das Modell eingesetzt werden sollen. Ist eine Ausstanzung angemeldet, welche den gleichen Dateinamen wie die Vermessung hat (unterschiedliche Dateiendung), und befindet sich diese Datei im gleichen Verzeichnis wie die Vermessung, wird erst das Modell mit der spezifischen Vermessung ausgestanzt. Anschließend wird die Vermessung eingesetzt und danach weiter ausgestanzt.
Transformation der Vermessungen	Definieren Sie das Koordinatensystem der Vermessungen.
Höhenpriorität Vermessung	Definieren Sie, ob das Objekt an den Schnittkanten die Höhen der Vermessung (Auswahl “Umgrenzung”) bekommen soll oder ob die Höhen beibehalten werden sollen (Auswahl “Modell”). Sollen die Höhen der Vermessung verwendet werden, muss eine Ausstanzung mit Höhen angegeben sein. Anderenfalls wird die Umgrenzung der Vermessung automatisch in 2D bestimmt und die Schnittkanten erhalten als Höhen die Höhe 0.0.
Verschiebung	Definiert eine Verschiebung des Objekts.
Unterstruktur verbergen	Aktivieren Sie diese Option, wenn Sie die innere Struktur des Objekts verbergen wollen.

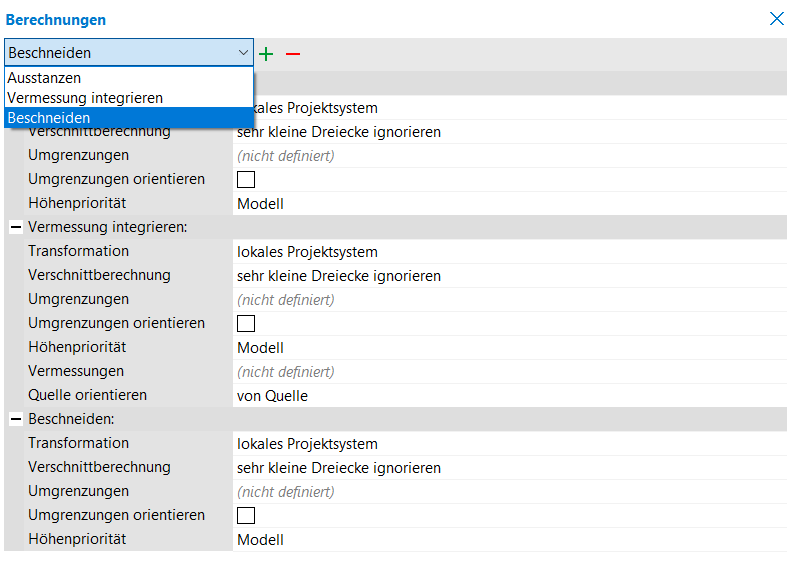

Berechnungen Ab Version 4.7.1.	Über … können in einem separaten Fenster verschiedene Berechnungen (bei Geländemodell, Stadtmodell, Flächen) eingestellt und integriert werden. Hiermit können Sie alle bisher separat angelegten Aktionen (Ausstanzungen, Beschneidungen, Vermessungen) an einer Stelle verwalten. Es können mehrere Berechnungen hintereinander eingefügt werden. Die Berechnungen können per Drag and Drop verschoben werden. Beachten Sie bitte die Reihenfolge der Aktionen: Sie werden immer von oben nach unten durchgeführt. Weitere Infos unter Ausstanzen von Einschnittsböschungen.
Transformation	Definiert das Koordinatensystem des betreffenden Objekts bzw. Modells. Für Fachmodelle ist “absolutes Projektsystem” standardmäßig eingestellt (ab Version 4.8.0).

Spezielle Einstellungen für Vegetation

Einstellung	Bedeutung
Rodung durchführen	Wenn aktiviert, wird die Rodung automatisch anhand von weiteren vordefinierten Parametern durchgeführt.
Rodungsabstand links/rechts Straße	Damit kann der Bereich der automatischen Vegetationsrodung über den tatsächlichen Bereich der geplanten Verkehrsanlage hinaus seitlich vergrößert werden. Der Wert entspricht dem Abstand zwischen der Waldgrenze und dem berechneten Geländeanschlusspunkt der Böschung im Lageplan (bei Konstruktionslinien für Bahnwege/Transrapidwege entsprechend vom letzten berechneten Konstruktionspunkt).
Rodungsabstand links/rechts Freileitung	Der Rodungsabstand für Freileitungen ist der Abstand der Waldgrenze von der Konstruktionslinie im Lageplan. Das Maß wird nur bei Freileitungen angewandt.
Rodungsabstand links/rechts Brücke	Der Rodungsabstand für Brücken ist der Abstand der Waldgrenze von der Konstruktionslinie im Lageplan. Das Maß wird nur in Brückenabschnitten angewandt.
Rodungsabstand links/rechts Tunnel	Der Rodungsabstand für Tunnel ist der Abstand der Waldgrenze zur Baugrube im Lageplan. Das Maß wird nur in Tunnelabschnitten angewandt. Bei geschlossenen (bergmännischen) Tunneln erfolgt keine Rodung, da keine Baugrube erstellt wird.
Komplette Auswertung bei Rodung	Ist diese Option aktiv, wird nicht nur die Position des Vegetationsobjekts geprüft, sondern die umgrenzende Box des 3D-Objekts. Somit wird in diesem Fall sichergestellt, dass weder Stamm noch Krone in den freizuhaltenden Bereich hineinragen.
Komplette Auswertung in Ausstanzungen	Ist diese Option aktiv, wird nicht nur die Position des Vegetationsobjekts geprüft, sondern die umgrenzende Box des 3D-Objekts. Somit wird in diesem Fall sichergestellt, dass weder Stamm noch Krone in den freizuhaltenden Bereich hineinragen.
Projizieren	Ist diese Option aktiv, wird das Datenobjekt auf Projektionsziele projiziert.
Vegetationsinstanzen auflösen Ab Version 4.7.2 - Instanzen auflösen	Wird bei großen Vegetationsflächen empfohlen.
Transformation Umgrenzungen	Definiert das Koordinatensystem der Umgrenzungen.
Umgrenzungen Ausstanzung	Verknüpft die Datei mit der entsprechenden Ausstandzungsumgrenzung.
Umgrenzungen Beschneidung	Verknüpft die Datei mit der entsprechenden Beschneidungsumgrenzung.
Umgrenzungen orientieren	Legt die Orientierung der Umgrenzungen fest.

Modellobjekte aus einer Vegetationsgenerierung können Sie nur in der Arbeitsmappe verwenden, wenn Sie den Lizenzgegenstand lizenziert haben.

Spezielle Einstellungen für Fachmodelle

Ab Version 4.7.1.

Einstellung	Bedeutung
Quelle orientieren	Mögliche Auswahl:
	von Quelle
	automatisch
	gegen den Uhrzeigersinn
	im Uhrzeigersinn
Drehung im Lageplan (°) Ab Version 4.8.0.
DGM	Definiert das Fachmodell als DGM. Details unter Integration einer Vermessung in ein Geländemodell in KorFin®.
Farbmodell	Mögliche Auswahl:
	aus Quelle
	pastell
	weiß
Transparenz (0-100%)	Stellt die Transparenz ein.
Attribut ID (optional) Ab Version 4.8.0
Attribut Name (optional) Ab Version 4.8.0	Hier kann die Anzeige der Namen von Objekten aus der betreffenden IFC-Datei nach dem Import eingestellt werden (z.B. Label\BoxID). In diesem Fall erscheint die BoxId als Name der Objekte und entsprechend als Attribut im rechten Eigenschaftsbereich. Bei der Umbenennung von importierten Objekten anhand von IFC-Attributen können diese nun als Platzhalter mit $-Zeichen angegeben werden, z. B.: `Status: $MyCustomAttributes\Status$`.
Attributmapping	Verknüpft die entsprechende Datei zum Attributmapping.
Ausführung Attributmapping	Gibt vor, wie oft das Attributmapping ausgeführt werden soll.
	nur beim Datenbankaufbau
	bei jedem Update
	manuell
