Integration von Ausstattung (am Beispiel Bahn)

Voraussetzungen

  • KorFin®-Projekt ist gestartet.

  • Ein Bahnsteig ist modelliert. Dieser wurde importiert oder erzeugt.

  • Eine Bibliothek mit entsprechenden Bauteilen ist über die “Arbeitsmappe” angemeldet bzw. über das Modul “Bibliotheken” importiert.

  • Die Ausstattungsfachobjekte liegen als Punktobjekte vor.

Parametrik Punktobjekt

Die Ausstattung von Bahnsteig und Haltestelle besteht hauptsächlich aus Punktobjekten – also aus Fachobjekten, die an einem Punkt relativ oder absolut positioniert sind.

Über die Auswahl der Lagesysteme werden lagesystemspezifische Eigenschaften sichtbar. Diese werden im Eigenschaftsfenster angezeigt und positionieren das Punktobjekt in der Lage.

Über die Auswahl der Höhensysteme werden höhensystemspezifische Eigenschaften sichtbar. Diese werden im Eigenschaftsfenster angezeigt und positionieren das Punktobjekts in der Höhe.

Vorgehen

Fachobjekte der Ausstattung in eine Gruppe ablegen

Gruppen können für die Objektprojektion verwendet werden.

  • Erstellen Sie über das Hauptmenü “Umgebung > Definition > Gruppe neu…” eine neue Gruppe.

  • Vergeben Sie einen Namen.

  • Befüllen Sie die neue Gruppe:

    • Wählen Sie alle gewünschten Ausstattungsfachobjekte im Projektbaum aus. Nutzen Sie die gedrückte STRG-Taste für die Einzelauswahl oder die SHIFT-Taste für die Reihenauswahl.

    • Markieren Sie mit gedrückter STRG-Taste die Gruppe zuletzt, in der Sie die Fachobjekte ablegen wollen.

    • Drücken Sie die ALT-Taste. Ziehen Sie die markierte Gruppe von dem Projektbaum in das Eigenschaftsfenster. Legen Sie die Auswahl auf den Gruppenreiter ab.

  • Über einen Rechtsklick auf die Gruppe im Projektbaum öffnet sich das Kontextmenü. Über “Gruppe leeren!” können Sie die Gruppe wieder leeren.

  • Wählen Sie im Eigenschaftenfenster ein Objekt aus, können Sie diesen über die ENTF-Taste aus der Gruppe entfernen.

  • Legen Sie alle Fachobjekte der Ausstattung (die für die Projektion verwendet werden sollen) in die neu erstellte Gruppe ab.

  • Wählen Sie bei allen Fachobjekten der Ausstattung die “Objektprojektion” als “Höhensystem” aus. Treffen Sie die Auswahl manuell oder in der CSV-Datei.

  • Wählen Sie bei allen Fachobjekten der Ausstattung das zugehörige Fachobjekt “Bahnsteig” alsObjektreferenz” aus. Treffen Sie die Auswahl manuell oder in der CSV-Datei.

Fachobjekte der Ausstattung positionieren

  • Erstellen Sie zum Absetzen eines Ausstattungsobjekts (z.B. auf einem Bahnsteig) über “Modellierung > Punkt > Punktobjekt neu…” ein neues Punktobjekt. Vergeben Sie einen Namen.

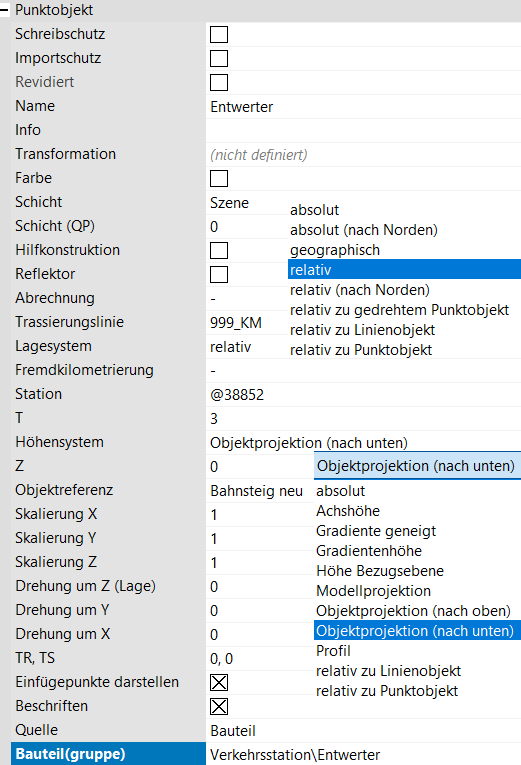

  • Geben Sie im rechten Eigenschaftsbereich Parameter zum korrekten Positionieren des neuen Fachobjekts an.

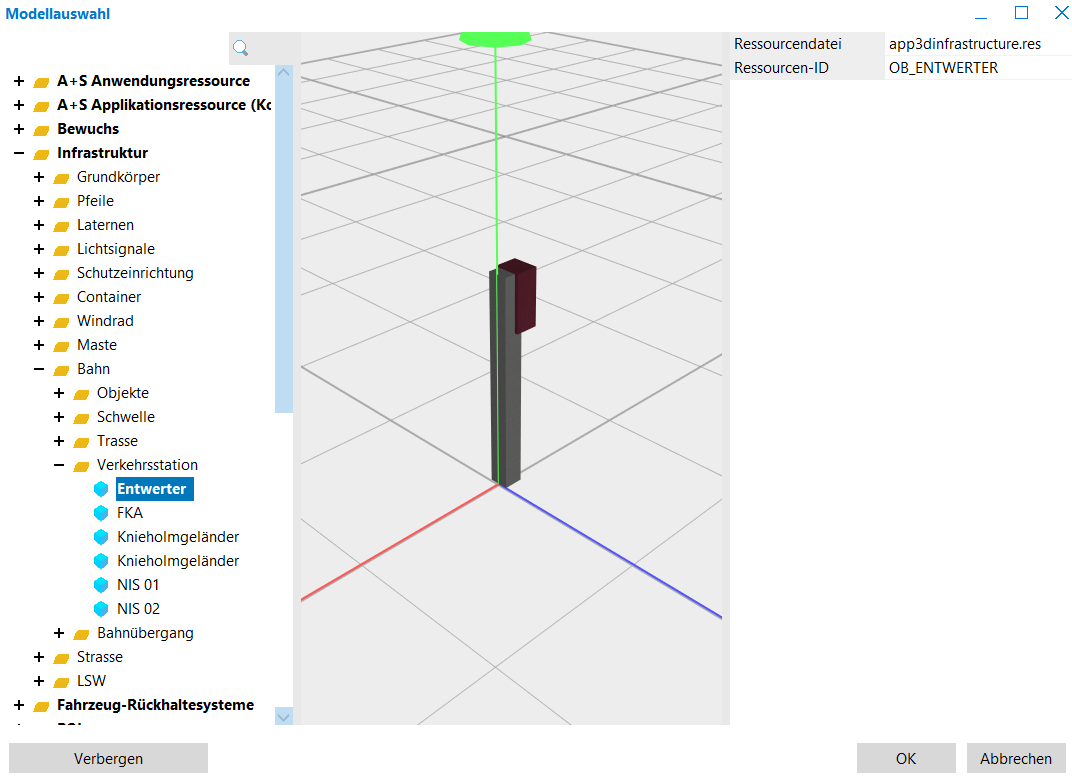

  • Wählen Sie in der Bauteilbibliothek ein entsprechendes Bauteil aus.

  • Je nach Einstellung des Lage- und Höhensystems können Sie verschiedene Optionen zur Verknüpfung von einzelnen Ausstattungsobjekten z.B. mit dem entsprechenden Bahnsteig oder der Bahnsteigachse (über “Infrastruktur > Trassierung > Trassierungsweg” definiert) sowie untereinander ausprobieren.

  • Nach der Angabe aller relevanten Parameter klicken Sie auf den Button “Fachobjekte aktualisieren!”.

Bei korrekter Verknüpfung der Fachobjekte führt jede Änderung an einem Element automatisch zur Anpassung aller dazugehörigen Fachobjekte.
