Integration von Erdbauschichten (LandXML-Dateien)
Voraussetzungen
Die LandXML-Datei ist im Projektverzeichnis gespeichert.
KorFin®-Projekt ist gestartet.
Vorgehen bei einfachen linienhaft begrenzenden Volumen
Legen Sie im Projektbaum einen Ordner für Erdbauschichten an.
Klicken Sie auf “Daten LandXML neu…” und vergeben Sie einen Namen für die LandXML-Daten.

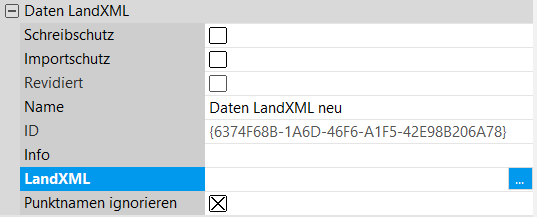

Aktivieren Sie das neu angelegte Element im Projektbaum und wählen auf der rechten Seite die zu importierende LandXML-Datei aus.
Nachdem Sie die Fachobjekte aktualisiert haben, gehen Sie im Projektbaum auf das Element “Erdbauschichten LandXML” und öffnen mit der rechten Maustaste das Auswahlfenster. Hier wählen Sie die Option “Alle Gleise aus LandXML erzeugen!” aus. Es werden alle Achsen angelegt, auf welche sich Profile in der LandXML-Datei beziehen.
Nachdem die Fachobjekte aktualisiert wurden, können Sie sich mit der Auswahl des entsprechenden Gleises die importierten Querprofillinien ansehen.
Um die Erdbauschichten sichtbar zu schalten, müssen diese zunächst definiert werden. Dies geschieht über die Definition von Volumenlinien.

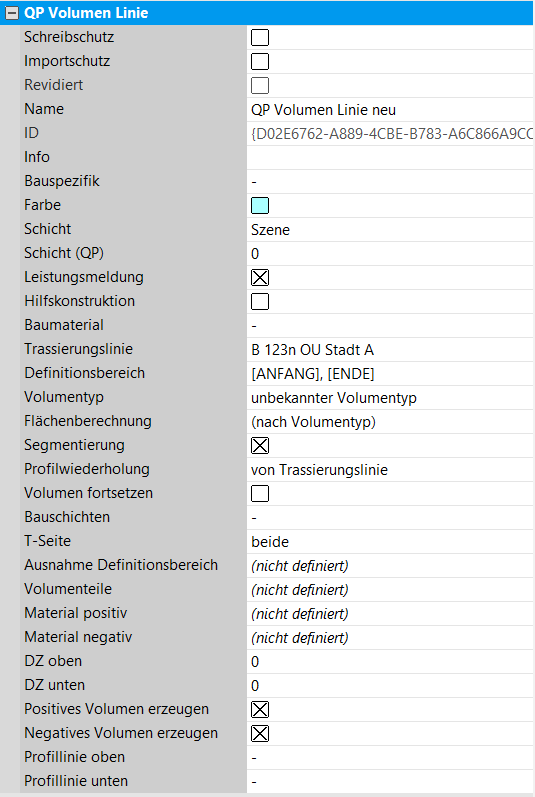

Hierzu aktivieren Sie Ihre Profilachse, klicken auf “QP Volumen Linie neu…” aus und geben der Erdbauschicht einen Namen.
Die Parametrisierung der Schicht erfolgt über die Parametereinstellungen auf der rechten Seite.
Vorgehen bei komplexen linienhaft begrenzenden Volumen
Werden Erdbauschichten oben und unten von nicht genau einer Linie begrenzt, können komplexe linienhaft begrenzende Volumen erzeugt werden.

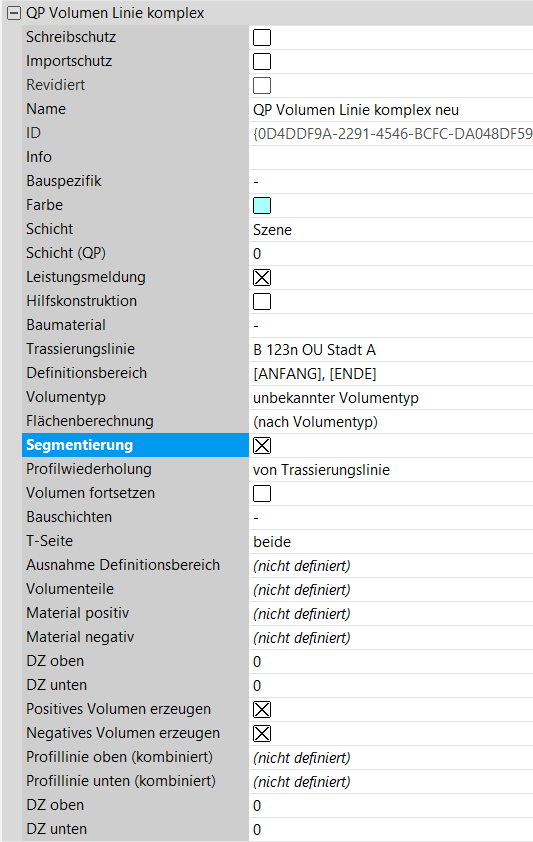

Hierzu aktivieren Sie Ihre Profilachse, klicken auf “QP Volumen Linie (komplex) neu…” und geben der Erdbauschicht einen Namen.
Die Parametrisierung der Schicht erfolgt über die Parametereinstellungen auf der rechten Seite.
Auf diese Art und Weise können sämtliche Erd- und Oberbauschichten definiert werden.
