Integration von Medienknoten, Medienführungen und Medienleitungen
Das Fach “Medien” ist im Hauptmenü unter “Infrastruktur > Medium” integriert.
Ein Mediennetz besteht aus Medienknoten, Medienführungen und Medienleitungen.
Parameter eines Medienknotens sind:
Parameter | Beschreibung |
Name | Name des Medienknotens. |
Mediumtyp | Festlegung des Mediumtyps. Mediumtypen siehe Standardisierte Mediumtypen und standardisierte Farben. |
Lagesystem | System der Positionierung der Lage. Lagesysteme siehe Lage- und Höhensysteme in KorFin®. |
Höhensystem | System der Positionierung der Höhe. Höhensysteme siehe Lage- und Höhensysteme in KorFin®. |
Trassierungslinie | Bezug zur Trassierung (Straße, Gleis). |
Knotentyp | Typ des Knotens (Schacht, Bauwerk, Anschlusspunkt). |
Quelle | Bauteil oder Bauteilgruppe. |
Bauteil(gruppe) | Einzelnes Bauteil oder Bauteilgruppe (Kabelschacht). |
Tiefe | Verschiebung des Medienknotens in der Höhe. Bei positiver Eingabe erfolgt die Verschiebung nach unten, bei negativer Eingabe erfolgt die Verschiebung nach oben. |
Drehung | Bauteil oder Bauteilgruppe um X, Y und Z drehen. |
Skalierung | Bauteil/Bauteilgruppe in X, Y und Z Richtung skalieren. |
Verbindungen | Einzelne Leerrohre von verschiedenen Leerohrbündeln verbinden. |
Einfügepunkte darstellen | Darstellung der Einfügepunkte der Bauteile innerhalb der Bauteilgruppe.  Dargestellte Einfügepunkte (blau) einer Bauteilgruppe |
Weitere Informationen:
Parameter einer Medienführung oder Medienleitung sind:
Parameter | Beschreibung |
Name | Name der Medienführung oder Medienleitung. |
Mediumtyp | Festlegung des Mediums. Mediumtypen siehe Standardisierte Mediumtypen und standardisierte Farben. |
Medientypen (im Bündel) | Spezifische Medientypen im Bündel je Medienführung oder Medienleitung (1=LST, 2=50 Hz, 3=OLA). |
Lagesystem | System der Positionierung der Lage. Lagesysteme sieheLage- und Höhensysteme in KorFin®. |
Höhensystem | System der Positionierung der Höhe. Höhensysteme sieheLage- und Höhensysteme in KorFin®. |
Trassierungslinie | Bezug zur Trassierung (Straße, Gleis). |
Start | Startpunkt der Medienführung oder Medienleitung von einem vorhandenen Medienknoten. |
Ende | Endpunkt der Medienführung oder Medienleitung zu einem vorhandenen Medienknoten. |
Startpunkt verbinden | Medienführung oder Medienleitung am Mittelpunkt des Startknotens starten. |
Endpunkt verbinden | Medienführung oder Medienleitung am Mittelpunkt des Endknotens enden. |
Verlauf invertieren | Verlauf der Medienführung oder Medienleitung drehen. |
Startdelta (Bogenlänge, Höhe) | Verlauf am Anfang beschneiden sowie die Starthöhe um einen Additionswert verändern. Länge der Kürzung wird am Anfang des Bündels abgezogen. |
Enddelta (Bogenlänge, Höhe) | Verlauf am Ende beschneiden sowie die Endhöhe um einen Additionswert verändern. Länge der Kürzung wird am Ende des Bündels abgezogen. |
Verlauf invertieren | Verlauf der Medienführung oder Medienleitung invertieren. |
Führungstyp | Führungstyp (Kabelkanal, Durchlass). Nur bei Medienführung. |
Leitungstyp | Leitungstyp (Haltung, Leitung, Rinne, Gerinne). Nur bei Medienleitung |
Leitertyp | Leitertyp zum Aufbau und den Querschnitt des Kabels. Nur bei Medienleitung. |
Profil | Profil der Medienführung oder Medienleitung als Standard (Kreis, Ei, Maul) oder als Umring aus einem Import. |
Höhe/Nenndurchmesser | Höhe/Nenndurchmesser des Führungsprofils oder Leitungsprofils. |
Breite | Breite des Führungsprofils oder Leitungsprofils. |
Profilverschiebung | Verschiebung des Bündels in X und Y-Richtung. |
Material | Material der Medienführung oder Medienleitung ("CA RAL 2004“). Das Material überschreibt die automatische Auswahl durch den Mediumtyp und wird nur bei Abweichung davon angegeben. |
Anzahl X | Anzahl der Medienführungen eines Bündels in X-Richtung (4 Rohre nebeneinander). |
Anzahl Y | Anzahl der Medienführungen eines Bündels in Y-Richtung (3 Rohre übereinander). |
lichter Abstand X | Lichter Abstand zwischen den Medienführungen in X-Richtung. |
lichter Abstand Y | Lichter Abstand zwischen den Medienführungen in Y-Richtung. |
Bündelposition | Positionierung des Bündels: links oben, Mitte oben |
Medienmaterialien (im Bündel) | Spezifisches Medienmaterialien eines Bündels je Medienführung. Die Medienmaterialien überschreiben die automatische Auswahl durch die spezifischen Medientypen und werden nur bei Abweichung davon angegeben. |
Bündel beschriften | Medienführungen im Bündel beschriften. Die Nummerierung erfolgt beginnend von links oben nach rechts unten.  Medienführung mit unterschiedlichen Medientypen (1=LST,2=TK, 3=LAN, 4=BOS, 5=LAN, 6=G, 7=V, 8=LST, 9=OLA, 10=GND, 11=GND, 12=TK, 13=TK, 14=LST, 15=BMA, 16=G) |
Verlauf darstellen | Verlauf der Medienführung oder Medienleitung darstellen. |
Länge | Berechnete Länge der Medienführung oder Medienleitung. |
Prinzipiell existieren die gleichen Möglichkeiten für Medienleitungen wie für Medienführungen.
Der definierte Verlauf der Kabelleerrohrtrasse kann über “Verlauf darstellen” als weiße Pfeile angezeigt werden. Es besteht außerdem die Möglichkeit, den Verlauf zu invertieren.
Weitere Informationen:

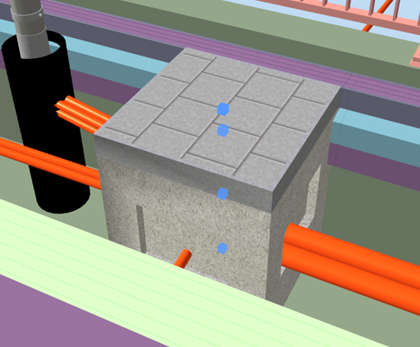

Medienknoten
Erstellen Sie im Projektbaum einen Ordner für “Medien”. In diesem Ordner können alle dazugehörigen Fachobjekte der Medien verwaltet werden.
Wählen Sie über das Hauptmenü “Medienknoten neu…” aus. Der neue Medienknoten wird an der aktuellen Stelle im Projektbaum als neues Fachobjekt angelegt. Stellen Sie dann die Parametrik ein:
Bestimmen Sie den Medientyp.
Bestimmen Sie die Art des Medienknotens.
Bestimmen Sie die Position des Medienknotens in Lage und Höhe über das Lage- und Höhensystem, die Trassierungslinie, sowie den Einfügepunkt über X, Y, Stationsangabe und den Abstand T.
Wählen Sie als das Musterobjekt oder die Mustergruppe.
Bei der Wahl eines Musterobjekts, erscheinen in der Auswahl nur die Musterobjekte, die als Medienknoten eingestuft sind.
Aktualisieren Sie Ihre Fachobjekte.
Das Positionieren von Medienknoten kann in der Lageplanansicht manchmal einfacher als im 3D-Modell sein. Aktivieren Sie in diesem Fall oben rechts die “Lageplanansicht (Draufsicht)”.
Import von Medienknoten
Medienknoten werden über das Schema Medienknoten importiert.
Wählen Sie aus dem Hauptmenü “Medienknoten importieren…”. Wählen Sie die CSV-Datei der Medienknoten und bestätigen mit “Öffnen”. Die enthaltenen Medienknoten werden im Projektbaum an der markierten Stelle erzeugt.
Medienführungen und Medienleitungen
Markieren Sie im Projektbaum den Ordner für Ihre “Medien”.
Wählen Sie über das Hauptmenü “Medienführung neu…” oder “Medienleitung neu…” aus. Eine neue Medienführung oder Medienleitung wird an der aktuellen Stelle im Projektbaum als neues Fachobjekt angelegt. Stellen Sie dann die Parametrik ein:
Bestimmen Sie den Medientyp.
Bestimmen Sie die Art der Medienführung oder der Medienleitung und legen einen Leitertyp fest.
Bestimmen Sie die Leitlinie der Medienführung oder Medienleitung in Lage und Höhe über das Lage- und Höhensystem, die Trassierungslinie und den Import von Koordinaten.
Bestimmen Sie das Medienprofil durch Auswahl oder Import.
Bei der Auswahl “anderes Profil” unter “Medienprofil” können Sie in der Zeile “Profile” vordefinierte Standardprofile auswählen. In anderen Fällen bleibt diese Option nicht sichtbar. Mithilfe der “Profilverschiebung” können Sie festlegen, an welcher Stelle die Medienführung am Medienknoten platziert werden soll (mittig, oben/unten etc.).
Bestimmen Sie das Bündel und legen Medientyp und Material je Medienführung im Bündel fest.
Ist die Medienführung oder die Medienleitung ein Verbindungselement, bestimmen Sie den “Startknoten” und den “Endknoten”, indem Sie mit der Tastenkombination ALT + linke Maustaste das betreffende Fachobjekt (Medienknoten) anklicken und auf den Parameter ziehen. Medienknoten und Medienführung oder Medienleitung sind damit vernetzt.
Aktivieren Sie “Startpunkt verbinden/Endpunkt verbinden”.
Stellen Sie den Verlauf mit “Verlauf darstellen” dar, um die Richtung zu überprüfen.
Aktualisieren Sie Ihre Fachobjekte.
Usecases für Lage und Höhe
Die Position wird in Lage und Höhe unterschieden. Die Koordinatensysteme können beliebig kombiniert werden.
Ausgewählte praktisch relevante Varianten:
Variante | Beschreibung |
Lage über Koordinaten und Höhen im Skripteditor festlegen | Die Koordinaten (Rechts- und Hochwert) und die absolute Höhe (z.B. Deckelhöhe Kabelschacht) werden im Skripteditor hintereinander aufgeführt:
CODE
Das Lagesystem ist auf absolut eingestellt. |
Koordinaten über einen Dateiverweis einfügen (TXT, DXF, SHP) | Koordinaten (Rechts-, Hochwert und absolute Höhe) sind in einer Datei hinterlegt. Der Dateipfad wird über Einfügen im Skripteditor ausgewählt. Beim Verschieben einer Datei in einen anderen Pfad ist der neue Pfad anzupassen. Das Lagesystem ist auf absolut eingestellt. |
Medienführung über Start- und Endpunkt | Lage und Höhe der Medienführung oder Medienleitung ist über einen Start- und einen Endpunkts festgelegt. Der Medienknoten für Start- und Endpunkt muss vernetzt werden. |
Import von Medienführungen und Medienleitungen
Medienführungen und Medienleitungen werden über das Schema Medienführungen und Medienleitungen importiert.
Wählen Sie aus dem Hauptmenü “Medienführungen importieren…” oder “Medienleitungen importieren…”. Wählen Sie die CSV-Datei der Medienführungen oder Medienleitungen und bestätigen mit “Öffnen”. Die enthaltenen Medienführungen oder Medienleitungen werden im Projektbaum an der markierten Stelle erzeugt.
Bündel

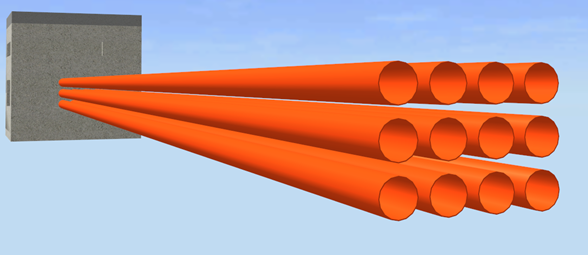

Ein Bündel ist eine Zusammenfassung von Leerrohren oder sonstigen Medienführungen in einem Fachobjekt. Damit wird das Bündel durch eine gemeinsame Leitlinie parametrisiert.
Die Planung von Bündel optimiert die Planung mehrerer parallel verlaufender Medienführungen (Leerrohre) und führt zur Kontrolle der Platzverhältnisse und späteren Belegung im Modell. Dabei besteht ein Bündel aus mindestens einer Medienführung (Leerrohr) und fungiert als Platzhalter für die späteren einzelnen Medienführungen.
Das Bündel wird durch folgende Parameter festgelegt:
Jedem Bündel wird global ein Mediumtyp oder jeder einzelnen Medienführung im Bündel zugeordnet. Als Standard ist jedem Mediumtyp seine standardisierte Medienfarbe zugeordnet.
Parameter | Beschreibung |
Mediumtyp | Festlegung des Mediums (Gas, TW, LST, Beleuchtung, 50 Hz). |
Medientypen (im Bündel) | Spezifische Medientypen im Bündel je Medienführung oder Medienleitung (1=LST, 2=50 Hz, 3=OLA). |
Profil | Profil der Medienführung oder Medienleitung als Umring aus einem Import. |
Profilverschiebung X, Y | Verschiebung des Bündels in X- und Y-Richtung. |
Anzahl X, Y | Anzahl der Medienführungen eines Bündels in X- und Y-Richtung (4 Rohre nebeneinander, 3 Rohre übereinander). |
lichter Abstand X, Y | Lichter Abstand zwischen den Medienführungen in X- und Y-Richtung. |
Bündelposition | Positionierung des Bündels: links oben, Mitte oben |
Medienmaterialien (im Bündel) | Spezifisches Medienmaterialien eines Bündels je Medienführung. Die Medienmaterialien überschreiben die automatische Auswahl durch die spezifischen Medientypen und werden nur bei Abweichung davon angegeben. |
Im Bündel kann jedem Leerrohr ein spezifischer Medientyp zugeordnet werden.
Die Nummer des Leerrohrs und der spezifische Medientyp in Kurzform werden zugewiesen (=) und hintereinander durch Komma getrennt aufgezählt:
1=LST, 2=TK, 3=LAN, 4=BOS, …
führt zu
Parameter | Nummer Leerrohr | Mediumtyp |
1=LST | 1 | Leit- und Sicherungstechnik |
2=TK | 2 | Telekommunikation |
3=LAN | 3 | WLAN |
4=BOS | 4 | Behörden und Organisationen mit Sicherheitsaufgaben |
… | … | … |
Im Bündel kann jedem Leerrohr ein spezifisches Medienmaterial zugeordnet werden.
Die Nummer des Leerrohrs und das spezifische Medienmaterial werden zugewiesen (=) und hintereinander durch Komma getrennt aufgezählt:
1=CA RAL 5017, 2=CA RAL 5018, 3=CA RAL 8002, 4=CA RAL 3028, …
führt zu
Parameter | Nummer Leerrohr | Medienmaterial |
1=CA RAL 5017 | 1 | CA RAL 5017 |
2=CA RAL 5018 | 2 | CA RAL 5018 |
3=CA RAL 8002 | 3 | CA RAL 8002 |
4=CA RAL 3028 | 4 | CA RAL 3028 |
… | … | … |
Es können alle RAL-Farben oder eigene Farben gewählt werden.

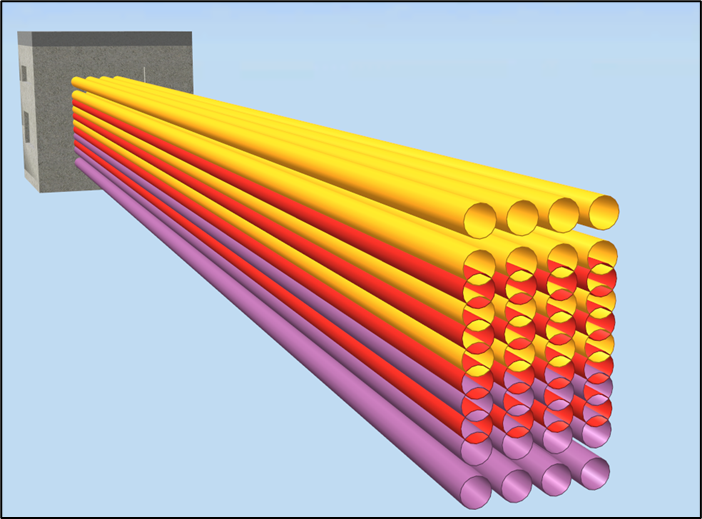

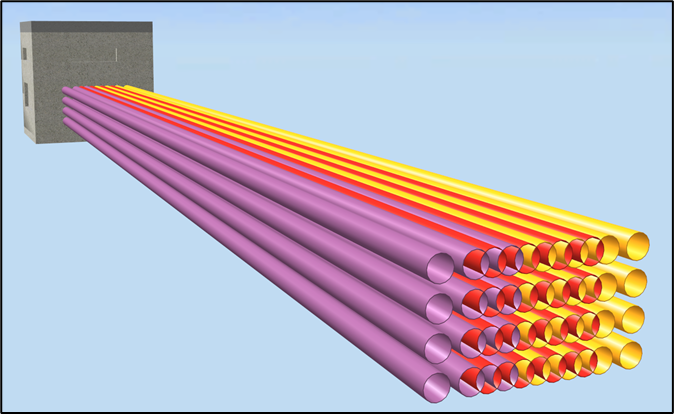

Anordnung bei Verschiebung bei den Positionen links oben (lila), Mitte oben (rot) und rechts oben (gelb)

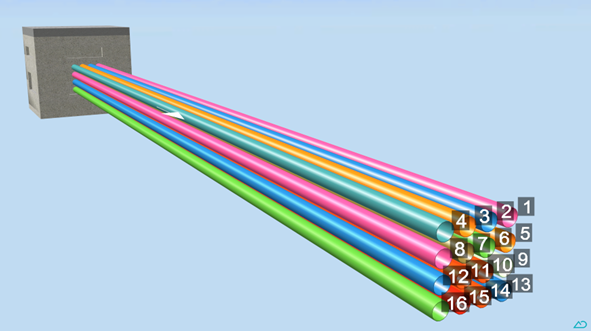

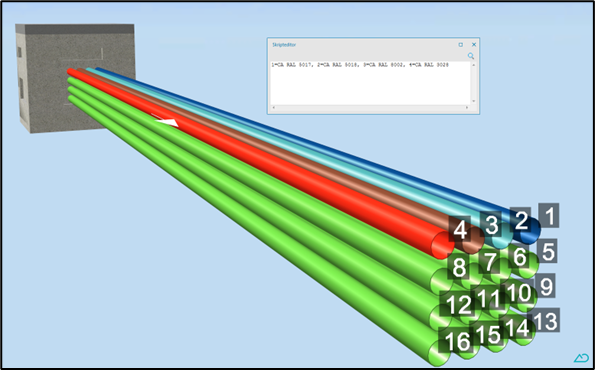

Medienbündel mit spezifischen Medientypen, Medienmaterialien und Beschriftung
Das Bündel wird wie folgt erzeugt:
Markieren Sie die Medienführung, die zu einem Bündel werden soll.
Bestimmen Sie die gewünschte “Anzahl X”, “Anzahl Y” sowie den “lichten Abstand X” und “lichten Abstand Y” der Medienführungen im Paket.
Bestimmen Sie die “Bündelposition”.
Zur Zuweisung spezifischer Medientypen oder Materialien im Bündel beschriften Sie zunächst das Bündel mit “Bündel beschriften”:
Bestimmen Sie im Skripteditor die “Medientypen (im Bündel)”.
Bestimmen Sie im Skripteditor die “Medienmaterialien (im Bündel)”.
Bündel auflösen oder verbinden
Bei Auflösen eines Bündels wird für jedes Leerrohr ein eigenes Fachobjekt erzeugt. Der spezifische Materialtyp und das spezifische Medienmaterial wir hierbei übernommen.
Das Bündel kann über das Kontextmenü (rechte Maustaste) aufgelöst werden:
Markieren Sie die Medienführung, in der das Bündel aufgelöst werden soll.
Wählen Sie “Bündel auflösen” im Kontextmenü.
Die einzelne Medienführungen erhalten eigene Namen nach der in der Beschriftung dargestellten Nummerierung. Sie werden unterhalb der Medienführung des Bündels im Projektbaum anageordnet.
Stellen sie die Parametrik für jede einzelne Medienführung ein.
Das Zurücksetzen der einzelnen Leerrohre zu einem Bündel ist nicht möglich.
Damit der durchgängige Weg von Medienführungen über Bündel hinweg gewährleistest ist, müssen diese topologisch verbunden werden. Beispielsweise verläuft aus Platzgründen ein Bündel in der Höhe von einem zweilagigen Bündel auf ein einlagiges Bündel.
Für den Übergang unterschiedlicher Bündel wird ein entsprechender Verbinder in einem Medienknoten definiert:
Parameter | Beschreibung |
Verbindungen | Einzelne Leerrohre von verschiedenen Leerohrbündeln verbinden. Es wird eine Syntax vorgegeben. |
Es muss darauf geachtet werden, dass Medienführungen des gleichen Medientyps verbunden werden.
Bei Verbindungen werden die entsprechenden Medienführungen gekürzt:
Parameter | Beschreibung |
Startdelta (Bogenlänge) | Verlauf am Anfang beschneiden. Länge der Kürzung wird am Anfang des Bündels abgezogen. |
Startdelta (Höhe) | Starthöhe um einen Additionswert verändern. |
Enddelta (Bogenlänge) | Verlauf am Ende beschneiden. Länge der Kürzung wird am Ende des Bündels abgezogen. |
Enddelta (Höhe) | Endhöhe um einen Additionswert verändern. |
Dabei wird die Medienführung zum Verbinder (Start) um das Enddelta und die Medienführung ab Verbinder (Ende) um das Startdelta gekürzt.
Der Verbinder wird durch einen Medienknoten realisiert und als Verbindung der Verlauf jeder Medienführung in den Bündeln nach folgender Syntax explizit festgelegt:
Medienführung_von, Medienführung_nach, Zuordnung
…Parameter | Inhalt | Beispiel |
| Name der Medienführung “von” als Start der Verbindung. | "Kabeltrasse 1-2_2x4“ |
| Name der Medienführung “nach” als Ende der Verbindung. | "Kabeltrasse 1-2_1x8“ |
|
CODE
Zuordnung der Leerrohre aus Medienführung “von” zur Medienführung “nach”: Leerrohr a aus Medienführung “von” an Leerrohr A aus Medienführung “nach”, Leerrohr b aus Medienführung “von” an Leerrohr B aus Medienführung “nach”, …) | "1-1 2-2 3-7 4-8 5-3 6-4 …“ |
Bei der Festlegung der Zuordnung sollten die Bündel beschriftet sein.
Verbindung in einem Medienknoten eintragen:
Markieren Sie den Medienknoten, der die Verbindung von Bündeln realisieren soll.
Bestimmen Sie die “Verbindung”.
Passen Sie die betreffenden Medienführungen durch das Start- und Enddelta jeweils an.

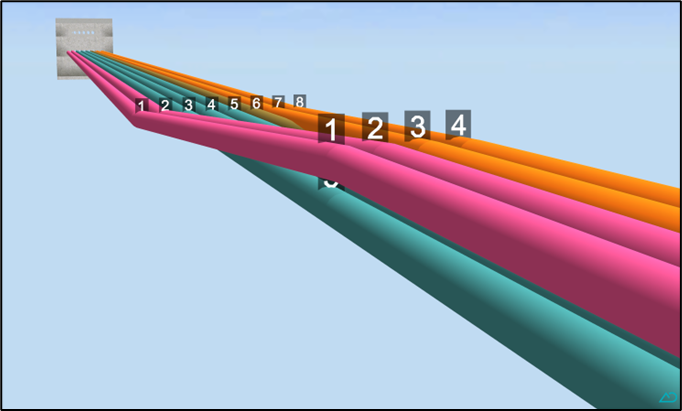

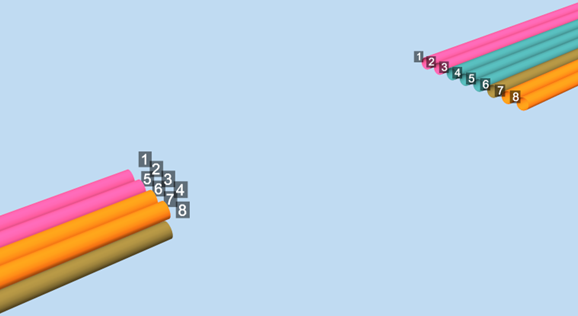

Ergebnis aus dem Anschluss zweier Bündel über einen Verbinder
Medienweg und Kabelweg
Ein Medienweg bildet eine Einheit entlang verschiedener zusammengesetzter Medienführungen oder Medienleitungen. Ein Kabelweg ist eine spezielle Variante eines Medienwegs, mit je einem Medienknoten für Start und Ende.
Parameter eines Medienwegs sind:
Parameter | Beschreibung |
Name | Name des Medienwegs. |
Beteiligte Medienführungen oder Medienleitungen | Liste der beteiligten Medienführungen oder Medienleitungen in der Reihenfolge in der sie das Medium durchläuft. |
Damit der Verlauf der Medienführungen oder Medienleitungen dem des Medienwegs entspricht, kann es erforderlich sein, einzelne Medienführungen oder Medienleitungen zu invertieren. Die Invertierung kann nur für den Medienweg geschehen oder in der entsprechenden Medienführung oder Medienleitung.
Ein Kabelwegs besitzt zusätzliche Parameter:
Parameter | Beschreibung |
Mediumtyp | Festlegung des Mediums (LST, Beleuchtung, 50 Hz). |
Leitertyp | Leitertyp zum Aufbau und den Querschnitt des Kabels. |
Startknoten | Referenz auf das Fachobjekt, an dem das Kabel beginnt |
Endknoten | Referenz auf das Fachobjekt, an dem das Kabel endet |
Material | Material des Kabels ("CA RAL 2004“). Das Material überschreibt die automatische Auswahl durch den Mediumtyp und wird nur bei Abweichung davon angegeben. |
Wählen Sie über das Hauptmenü “Medienweg…” oder “Kabelweg neu…”. Es wird ein neuer Kabelweg im Projektbaum unter der aktuellen Selektion erzeugt und ausgewählt. Stellen Sie jetzt die Parameter des Kabelwegs ein:
Bestimmen Sie den Mediumtyp.
Bestimmen Sie den Leitertyp beim Kabelweg.
Wählen Sie einen Startknoten und Endknoten beim Kabelweg aus, damit das Kabel einen Erzeuger mit einem Verbraucher verbindet.
Sie können das entsprechende Fachobjekt im Projektbaum mit der Maus und der gleichzeitig gedrückten ALT-Taste greifen und auf “Startknoten” beziehungsweise “Endknoten” ziehen. Die Vernetzung ist dann abgeschlossen.
Die Bildung des Medienwegs aus vorhandenen Medienführungen erfolgt im Modus “Sammeln”. Der Modus “Sammeln” wird im Bereich “Modi auswählen…” in die Modusleiste durch Anklicken aktiviert. Sobald der Sammeln-Modus aktiv ist, können Medienführungen oder Medienwege im Modell gegriffen und per Drag&Drop in den Sammeln-Bereich gezogen werden.
Das Fachobjekt “Medienweg” oder “Kabelweg2 muss beim Sammeln im Projektbaum nicht zwingend gewählt bleiben. Der Sammeln-Bereich bleibt fixiert, sodass Sie durch das Modell zu den benötigten Medienführungen oder Medienleitungen navigieren können, ohne eine bestimmte Taste gedrückt halten zu müssen.
Wenn alle benötigten Medienführungen in das Eigenschaftenfenster übernommen wurden, sollte der Sammeln-Modus wieder beendet werden. Ein Klick auf die entsprechende Schaltfläche genügt.
Das Kabel wird durch die vorhandene Leerrohre automatisch geführt.
Die Reihenfolge des Kabelverlaufs wird über die Reihenfolge der Medienführungen und Medienwege festgelegt. Sie können die Reihenfolge der Elemente in der Sammlung jederzeit manuell verschieben. Der Kabelverlauf wird mit Pfeilen bei “Verlauf darstellen” zur Kontrolle angezeigt.
Die Richtung einzelner Medienführungen und Medienwege muss gegebenenfalls angepasst werden. Klicken Sie in diesem Fall doppelt auf das Element in der Sammlung und nutzen die dann erscheinende Optionen “Invertieren”.
Aktualisieren Sie Ihre “Fachobjekte”.
Import von Medienwegen und Kabelwegen
Medienwege und Kabelwege werden über das Schema Medienwege importiert.
Wählen Sie aus dem Hauptmenü “Medienwege importieren…” oder “Kabelwege importieren…”. Wählen Sie die CSV-Datei der Medienwege oder Kabelwege und bestätigen mit “Öffnen”. Die enthaltenen Medienwege oder Kabelwege werden im Projektbaum an der markierten Stelle erzeugt.
