Integration von Leit- und Sicherungstechnik
Voraussetzungen
KorFin®-Projekt ist gestartet.
Die entsprechenden Bauteilbibliotheken (*.res) sind als Ressource in der Arbeitsmappe angemeldet.
Die Bauteilgruppen (*.mxml) sind im Projektverzeichnis gespeichert.
Vorgehen
Legen Sie einen neuen Ordner für “LST” im Projektbaum an.
Ein Signal besteht aus mehreren LST-Bauteilen und gilt deswegen nicht als ein Bauteil, sondern als eine Bauteilgruppe.
Bauteilgruppen dürfen Bauteilgruppen enthalten (z.B. HV-Schirm) und diese zu individuellen LST-Bauteilen kombinieren.
Aktivieren Sie über “Module auswählen” in der rechten oberen Ecke des Programmfensters das Modul “Bauteilgruppen”.

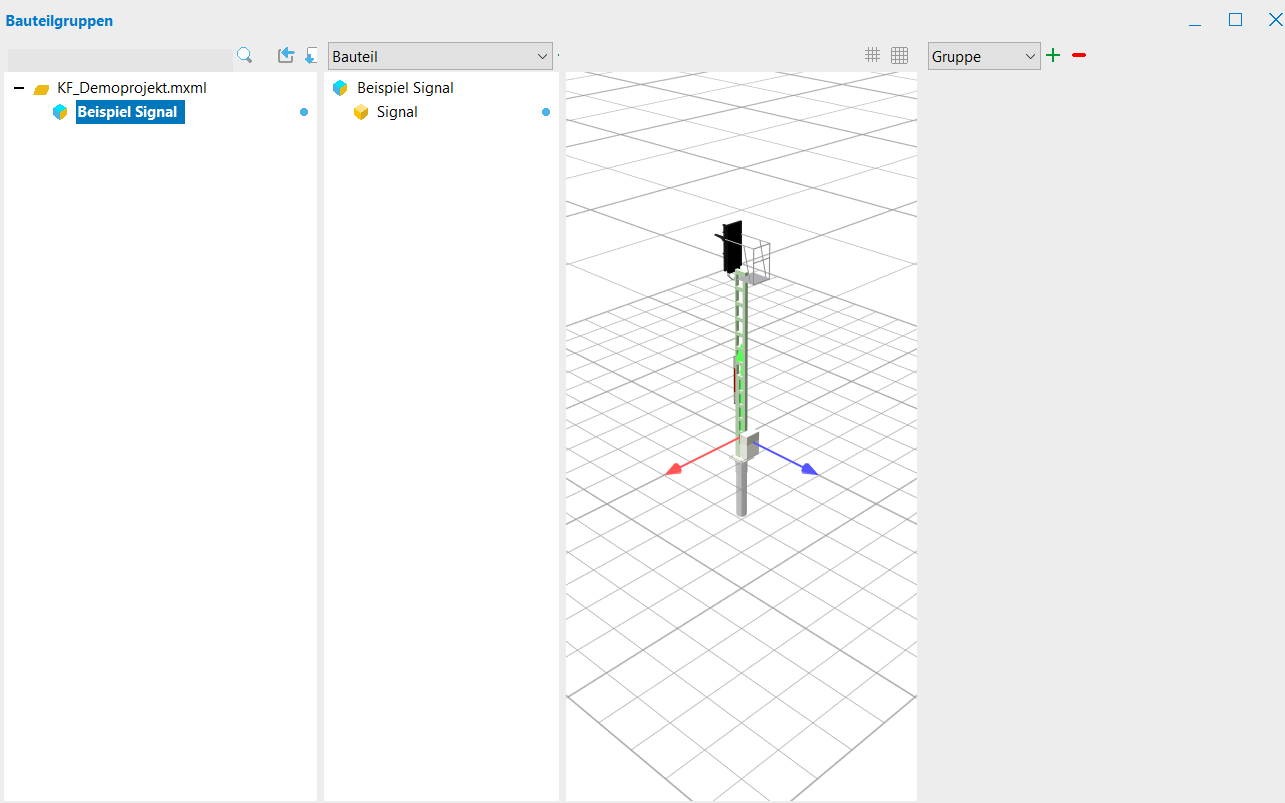

Mit einem Klick auf die jetzt zusätzlich erscheinende Schaltfläche “Bauteilgruppen” öffnen Sie den Bauteilgruppeneditor.
Im Bauteilgruppeneditor können Sie Bauteilgruppen “suchen”, “importieren”, “exportieren”, “hinzufügen” und “löschen”.
Klicken Sie auf das Icon “Bauteilgruppen importieren…” und wählen Sie im Ordner “Bauteilgruppen” die passende LST-Bauteilbibliothek aus.
Diese Bibliothek wird mit jeder Programmversion weiter gefüllt und enthält neben Signalelementen, die nach Funktion bzw. Typ sortiert sind, auch fertige Signalkonstruktionen. Diese sind nach gültigen vorgeschriebenen Regelzeichnungen (Signaltabellen) aufgebaut und können sofort im Projekt genutzt werden.
