LandXML-Dateien

Voraussetzungen

Ein KorFin®-Projekt liegt geöffnet vor.
Im KorFin®-Projektverzeichnis ist eine LandXML-Datei als Datengrundlage angelegt.
Die Trassierungsdaten sind im Projektverzeichnis gespeichert.
Im KorFin®-Projekt existiert ein Ordner für Trassierung mit Unterordnern.

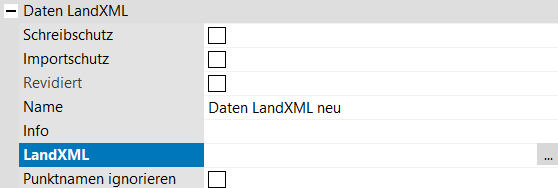

Markieren Sie einen geeigneten Ordner und klicken auf “Daten LandXML neu…”. Das ist ein Datencontainer für LandXML-Daten (Die Dateien können zahlreiche Achsen mit allen dazugehörigen Gradienten und Profillinien enthalten). Hierdurch lässt sich eine komplette Fachplanung importieren. Vergeben Sie einen Namen. Es erscheint rechts ein Eigenschaftsfenster, in welchem Sie angeben, auf welche Quelle die Daten referenzieren.
Die Option “Punktnamen ignorieren” kann aktiviert werden, wenn die LandXML-Datei auch Daten zu Querprofillinien oder -flächen enthalten. Und diese enthalten wiederum Querprofilpunkte. Je nach verwendeter Software auch mit Namen. Wird diese Option aktiviert, wird die Vermaschung nicht verschoben.
Anschließend klicken Sie auf das Icon “Fachobjekte aktualisieren!” in der Symbolleiste. Die angemeldeten Dateien werden übernommen. Gleichzeitig sind im Kontextmenü mehrere zusätzliche LandXML-spezifische Funktionen verfügbar.

Um ein Gleis aus den LandXML-Daten zu erzeugen, selektieren Sie den zuvor erstellten Datencontainer im Projektbaum mit Rechtsklick und klicken auf “Gleis aus LandXML erzeugen!”.
Selektieren Sie das zuvor erstellte Gleis. Im Eigenschaftsfenster im rechten Programmbereich können Sie dem Gleis unter “Name” einen Namen vergeben. Die zugehörige Achse und Gradiente müssen Sie hier unter “Trassierung” und “Achse” ebenso festlegen.
Klicken Sie je nach Bedarf auf “Alle Gleise aus LandXML erzeugen!” (oder Linien bzw. Straßen). KorFin® entnimmt der Datei automatisch alle gewünschten Linien mit den zugehörigen Informationen und erstellt zu jedem Objekt ein eigenes Fachobjekt “Gleis” im Projektbaum.

Solche Eigenschaftsfenster enthalten BIM-konforme Informationen und erleichtern die Bearbeitung des Projekts im BIM-Kontext.

Diese Objekte sind erstmal einfach Linien, die keinen Bezug zu anderen Linien haben und denen keine Kilometrierung zugeordnet ist. Die Kilometrierung kann entweder im rechten Eigenschaftsfenster der jeweiligen Linie ausgewählt werden oder Sie können die Verknüpfung der Kilometrierung manuell vornehmen.
Dazu markieren Sie im Projektbaum die Linie, deren Kilometrierung Sie übernehmen möchten. Sie wird blau angezeigt.
Dann markieren Sie mit gleichzeitig gedrückter ALT-Taste die Linie (erscheint orange), deren Kilometrierung Sie übernehmen möchten, und ziehen Sie diese in das rechte Eigenschaftsfenster in die Zeile “Kilometrierung”. Die bestimmte Kilometrierung wird übernommen. In den Attributen rechts oben erscheint dazu die betreffende externe Station (mit dem @-Zeichen) und in den Klammern dahinter auch die interne Station.

Diese Verknüpfung muss in KorFin® manuell erfolgen, weil sich diese Information programmseitig nicht aus LandXML-Daten ableiten lässt.

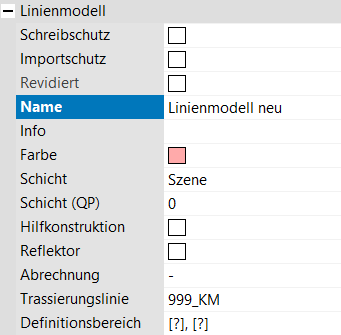

Als Nächstes fügen Sie Schienen ein. Markieren Sie dazu die entsprechende Trassierungslinie und klicken auf “Linienmodell neu…”. Unter einem Linienmodell wird allgemein ein Objekt verstanden, welches im Straßenbereich eine Straße modellieren würde und im Bahnbereich – die Schienen.
Vergeben Sie einen Namen und ergänzen Sie bei Bedarf notwendige Daten im rechten Eigenschaftsfenster.
Klicken Sie anschließend im Hauptmenü auf das Icon “Fachobjekte aktualisieren!”. Das eingefügte Fachobjekt wird im Projektbaum korrekt angezeigt.

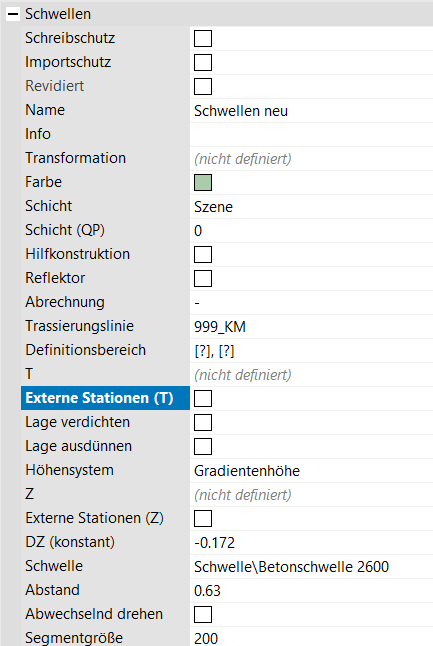

Nach den Schienen können Sie Schwellen hinzufügen. Dazu wählen Sie über das Hauptmenü “Schwellen neu…” und legen notwendige Eigenschaften für dieses Fachobjekt fest.
Wenn Sie in der Zeile “Schwelle” im Eigenschaftsfenster auf … klicken, gelangen Sie in die mitgelieferte Bauteilbibliothek zum Auswählen des passenden Schwellentyps.
Klicken Sie anschließend im Hauptmenü auf das Icon “Fachobjekte aktualisieren!”. Die Projektansicht wird aktualisiert.

Über LandXML kann kein Schotterbett eingefügt werden, da dazu hier keine Profile vorhanden sind. Sie können das aber umgehen, indem Sie für das gewünschte Schotterbett ein Volumen definieren.

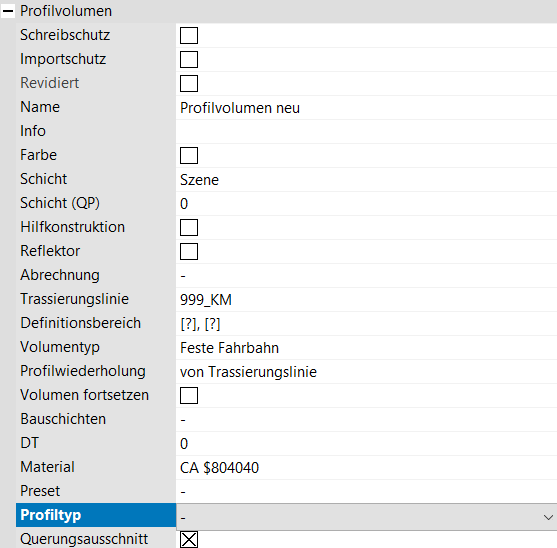

Wählen Sie über das Hauptmenü “Profilvolumen neu…” und legen notwendige Eigenschaften für dieses Fachobjekt fest.
Klicken Sie anschließend im Hauptmenü auf das Icon “Fachobjekte aktualisieren!”. Es entsteht ein Volumenkörper mit den definierten Eigenschaften entlang der damit verknüpften Trassierungslinie.
