Konstruktionslinie

Mausaktionen

Mausaktion	Aktion
Einfachklick links	Wählt die Konstruktionslinie aus und aktiviert damit die Konstruktionslinienkontrolle und die Stationsdaten. Der Längsschnitt und die Modelldarstellung werden je nach Sichtbarkeit der Konstruktionslinie aktiviert.
Doppelklick links	Öffnet das Dialogfenster des Markeneditors.
Einfachklick rechts	Öffnet das Kontextmenü.

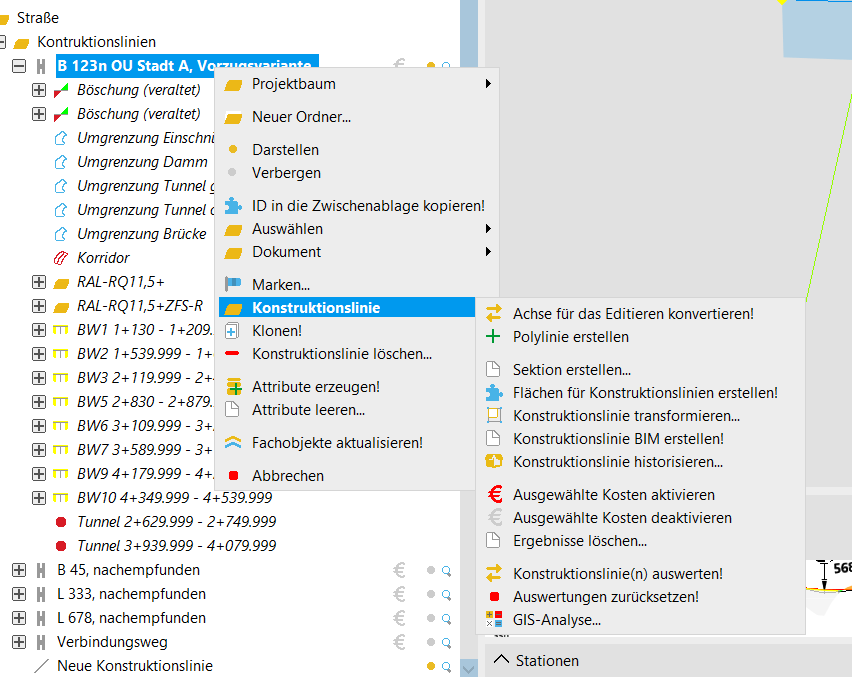

Kontextmenü

Symbol	Kontextmenü	Aktion
	ID in die Zwischenablage kopieren!	Kopiert die ID in die Zwischenablage.
	Konstruktionslinie einstellen...	Öffnet das Dialogfenster “Einstellungen” der aktuell gewählten Konstruktionslinie. Ab Version 4.7.0 werden grundlegende Einstellungen nach dem Markieren der jeweiligen Konstruktionslinie im rechten Eigenschaftsbereich angezeigt. Es erscheint kein separates Dialogfenster dazu.
	Marken...	Öffnet das Dialogfenster des Markeneditors der aktuell gewählten Konstruktionslinie.
	Konstruktionslinie klonen	Klont die aktuelle Konstruktionslinie. Die neue Konstruktionslinie erhält die Bezeichnung “Kopie von …” und wird automatisch ausgewählt. Besonders bei der Erstellung weiterer Varianten ist das Klonen vorteilhaft, da sich in den Varianten nur begrenzte Änderungen ergeben (beispielsweise nur ein Querprofilwechsel).
	Konstruktionslinie löschen...	Löscht die aktuell gewählte Konstruktionslinie.
	Konstruktionslinie BIM erstellen!	Erzeugt eine BIM-Konstruktionslinie automatisch mit Verknüpfung zur ursprünglich markierten normalen Konstruktionslinie. Die BIM-Konstruktionslinie bekommt weitere Eigenschaften, je nachdem welche Art der Konstruktionslinie damit verbunden ist (Straße, Bahn etc.). Eine BIM-Konstruktionslinie benötigt spezifische Informationen, die möglicherweise nicht von der normalen Konstruktionslinie abzuleiten sind (z.B. die Segmentgröße, welche angibt, wie die Objekte anschließend segmentiert werden).
	Konstruktionslinie	Öffnet folgende Optionen:
			Ausgewählte Kosten aktivieren	Die Konstruktionslinie wird in der Kostenberechnung berücksichtigt.
			Ausgewählte Kosten deaktivieren	Die Konstruktionslinie wird in der Kostenberechnung nicht berücksichtigt.
			Sektion erstellen…	Erstellt eine neue Sektionfür die Konstruktionslinie.
			Konstruktionslinie transformieren…	Transformiert die Konstruktionslinie. Es öffnet sich das Fenster der Transformationseinstellungen.
			Konstruktionslinie(n) auswerten!	Berechnet die linienspezifischen Auswertungen. Diese sind: Sichtweiten für Straßen Wiederaufforstung für Freileitung Radien und Halbmesser für Biegestab
			Auswertungen zurücksetzen!	Setzt die linienspezifischen Auswertungen zurück.
			Konstruktionslinie historisieren…	Mit der Sicherung einer Konstruktionslinie erstellen Sie ein internes Backup der Konstruktionslinie. Damit haben Sie die Möglichkeit, Planungsstände zwischenzuspeichern beziehungsweise wieder einzulesen. Damit ist eine lückenlose Dokumentation der Bearbeitungsstände sichergestellt. Im Kontextmenü der betreffenden Konstruktionslinie über “Konstruktionslinie historisieren…” verfügbar.
			Polylinie erstellen	Erstellt aus einer Konstruktionslinie mit klassischer Achse und Gradiente eine 3D-Polylinie als separates Objekt. Eine 3D-Polylinie kann anschließend bearbeitet und in fremde Programme exportiert werden, die nicht mit Achsen umgehen können.
			Ergebnisse löschen...	Die Ergebnisse der Berechnungen der Module werden gelöscht. Diese sind: Flächenberechnungen Schallberechnungen
			Flächen für Konstruktionslinien erstellen!	Erstellt eine Fläche für eine Konstruktionslinie.
			Klassische Konstruktionslinie approximieren…	Erstellt aus einer Polylinie eine Konstruktionslinie.
			Achse für das Editieren konvertieren!	Aktiviert die Bearbeitung einer Konstruktionslinie bzw. Achse (die Gradiente bleibt immer editierbar).
			Konstruktionslinien verschmelzen...	Öffnet einen Dialog zum Verschmelzen von zwei Konstruktionslinien zu einer Konstruktionslinie. Diese Funktion steht nur zur Verfügung, wenn mindestens 2 Konstruktionslinien selektiert sind. Diese Funktion steht nur für klassische Achsen zur Verfügung.
			Konstruktionslinien einfügen...	Fügt eine Konstruktionslinie in eine andere Konstruktionslinie ein. Diese Funktion steht nur zur Verfügung, wenn mindestens 2 Konstruktionslinien selektiert sind. Diese Funktion steht nur für klassische Achsen zur Verfügung.
	GIS-Analyse...	Führt eine Flächenvariantenanalyse für die ausgewählten Konstruktionslinien durch. Diese Funktion steht nur zur Verfügung, wenn mindestens 2 Konstruktionslinien selektiert sind.
	Abbrechen	Schließt das Kontextmenü.

Symbole

Symbol	Aktion
	Mit Aktivierung des Symbols wird die Konstruktionslinie in die Kostenberechnung einbezogen. Somit können mehrere Konstruktionslinien in die Kostenberechnung einfließen (zum Beispiel Hauptachsen und Nebenachsen einer Variante). Konstruktionslinien, deren Symbol deaktiviert ist, werden in der Kostenberechnung nicht berücksichtigt. Die Aktivierung/Deaktivierung einer Konstruktionslinie für die Kostenberechnung ist unabhängig von der Sichtbarkeitsdarstellung.
	Schaltet die Darstellung um. Die aktuell gewählte Konstruktionslinie inklusive ihrer Modellobjekte wird verborgen, wenn sie momentan sichtbar ist; andernfalls werden sie und ihre Modellobjekte dargestellt. Trotz verborgener Darstellung der Konstruktionslinie wird diese bei der Kostenberechnung berücksichtigt, solange das Euro-Symbol aktiviert ist.
	Springt zur Konstruktionslinie in der Projektansicht.
