Koordinatensystem für Musterobjekte
Transformation
Reihenfolge (Rotationsachsen des Objektkoordinatensystems):
Schritt | Transformation | |
|---|---|---|
1 | Drehung | Drehung um z-Achse (yaw / Gier) |
2 | Drehung | Drehung um x-Achse (pitch / Nick, wenn Ausrichtung des Bauteils in y-Achse, wie es bisher in KorFin® bei Fahrzeugen u.ä. erfolgt ist) |
3 | Drehung | Drehung um y-Achse (roll / Roll unter gleicher Voraussetzung wie oben). |
4 | Translation | Verschiebung des Einfügepunkts (zusammen mit Bauteil) an seine Position im übergeordneten System. |
Drehsinn mathematisch positiv bei Blick entgegen des betreffenden Rotationsvektors und immer das Objektsystem bezüglich des übergeordneten. Also
bei z-Achse aus der gewöhnlichen Sicht von oben, 90° bedeutet, dass x-Achse des Objektsystems in Richtung y-Achse des globalen Systems zeigt.
bei x-Achse Blickrichtung entgegen der y-Achse bedeutet >0°, dass „es bergauf geht“.
Bauteile der passiven Schutzeinrichtung (straßenbegleitende Elemente)
Folgendes Koordinatensystem wird gewählt:

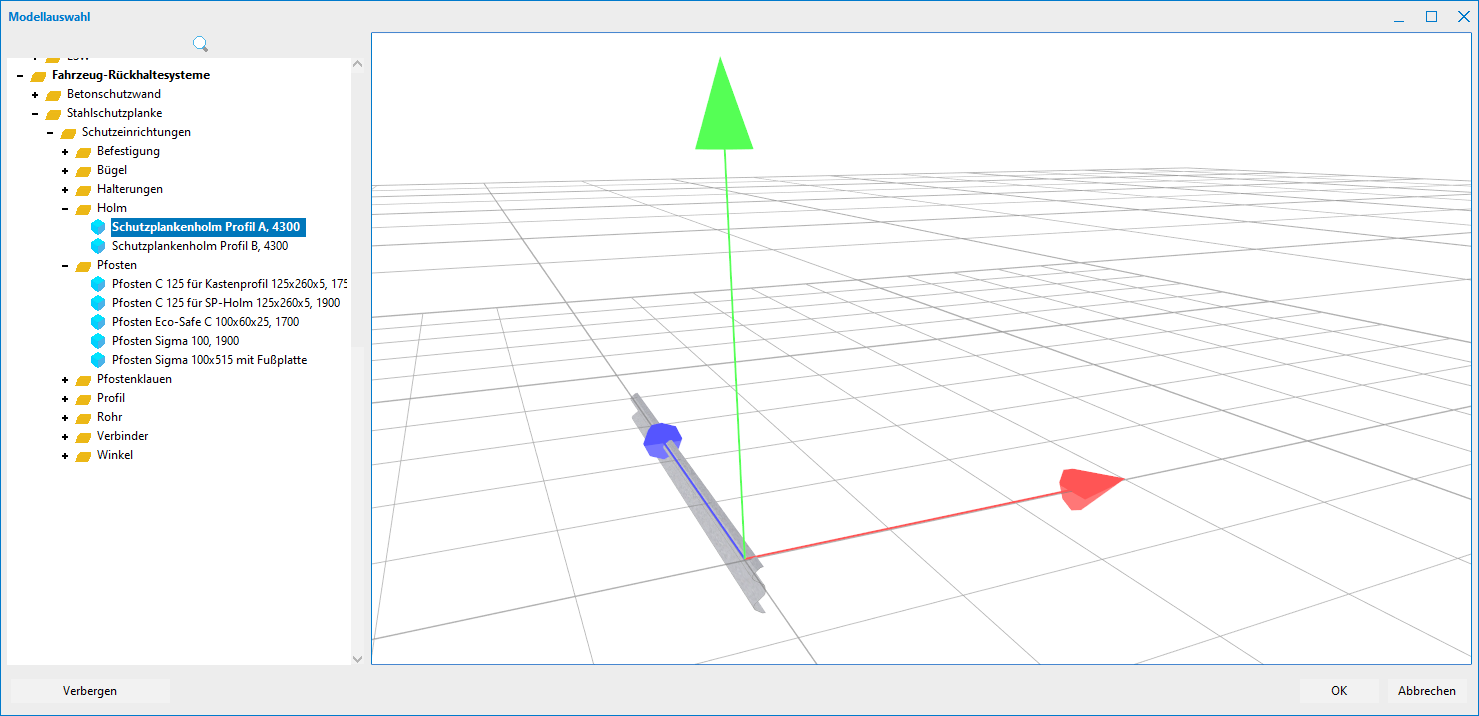

Koordinatensystem Bauteile Schutzeinrichtung
Die Achsen zeigen in positive Richtung (Pfeil = positiv).
Achse | Farbe | Bemerkung |
|---|---|---|
U | blau | Stationierungsrichtung der Achse (Fahrbahn) |
T | rot | Seitliche Richtung des Querschnitts (orthogonale Tangentenrichtung der Achse). Im Querprofil T. |
Z | grün | Up-Vektor (0, 0, 1). Im Querprofil Z. |
Bauteile der Animationsobjekte
Folgendes Koordinatensystem wird gewählt:

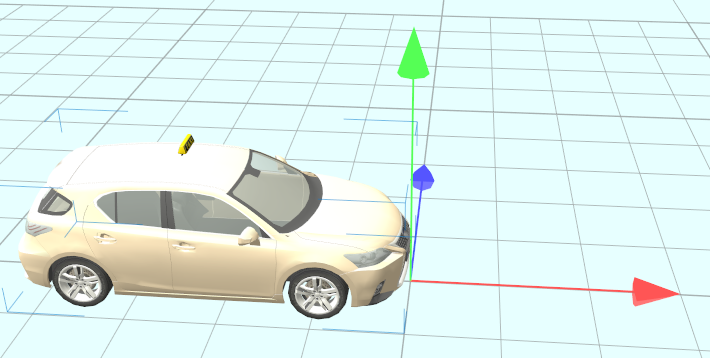

Koordinatensystem Bauteile Animationsobjekte
Die Achsen zeigen in positive Richtung (Pfeil = positiv).
Achse | Farbe | Bemerkung |
|---|---|---|
T | blau | Seitliche Richtung des Querschnitts (orthogonale Tangentenrichtung der Achse). Im Querprofil T. |
Station | rot | Stationierungsrichtung der Achse (Fahrbahn). |
Z | grün | Up-Vektor (0, 0, 1). Im Querprofil Z. |
Bauteile der Schalung
Folgendes Koordinatensystem wird gewählt:

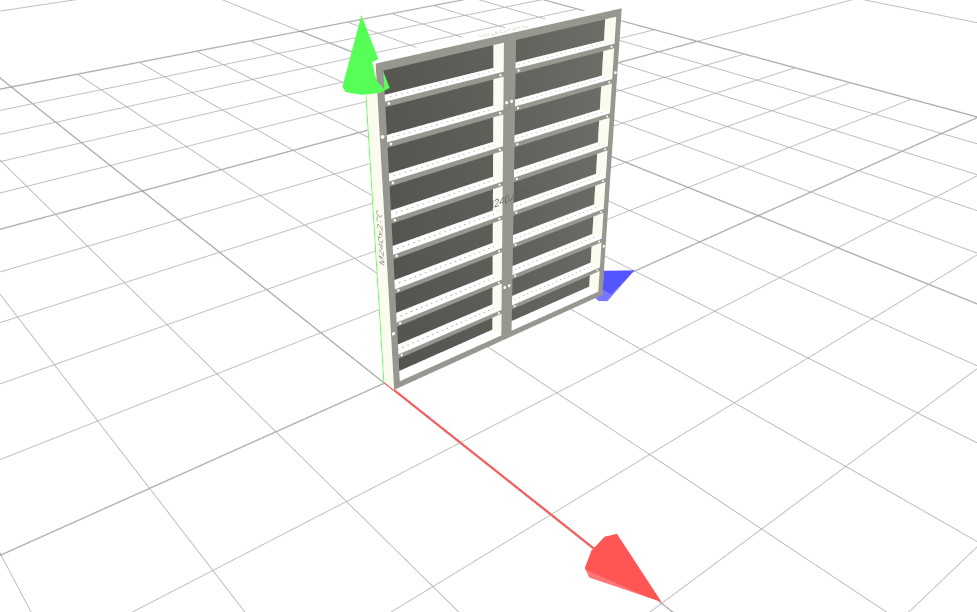

Koordinatensystem für Schalungsbauteile
Die Achsen zeigen in positive Richtung (Pfeil = positiv).
Achse | Farbe | Bemerkung |
|---|---|---|
Station | blau | Stationierungsrichtung der Achse (Fahrbahn). |
T | rot | Seitliche Richtung des Querschnitts (orthogonale Tangentenrichtung der Achse). Im Querprofil T. |
Z | grün | Up-Vektor (0, 0, 1). Im Querprofil Z. |
Die blaue Linie ist die Schalungskante (bis zu dieser Linie wird der Beton gefüllt).
Bauteile Schriftsatz
Folgendes Koordinatensystem wird gewählt:

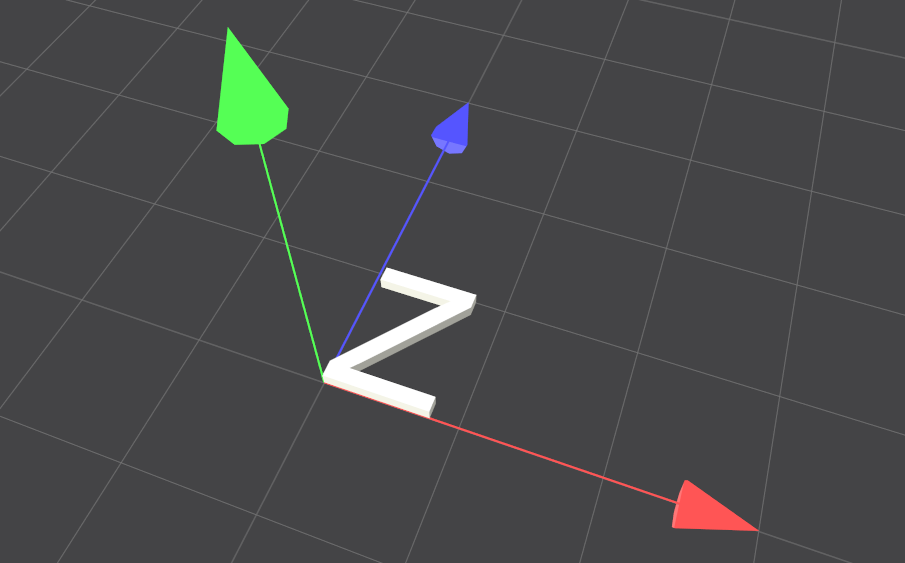

Koordinatensystem Schriftsatz
Die Achsen zeigen in positive Richtung (Pfeil = positiv).
Achse | Farbe | Bemerkung |
|---|---|---|
Y | blau | Schrifthöhe |
X | rot | Schriftbreite |
Z | grün | Schrifttiefe |
