KorFin® View

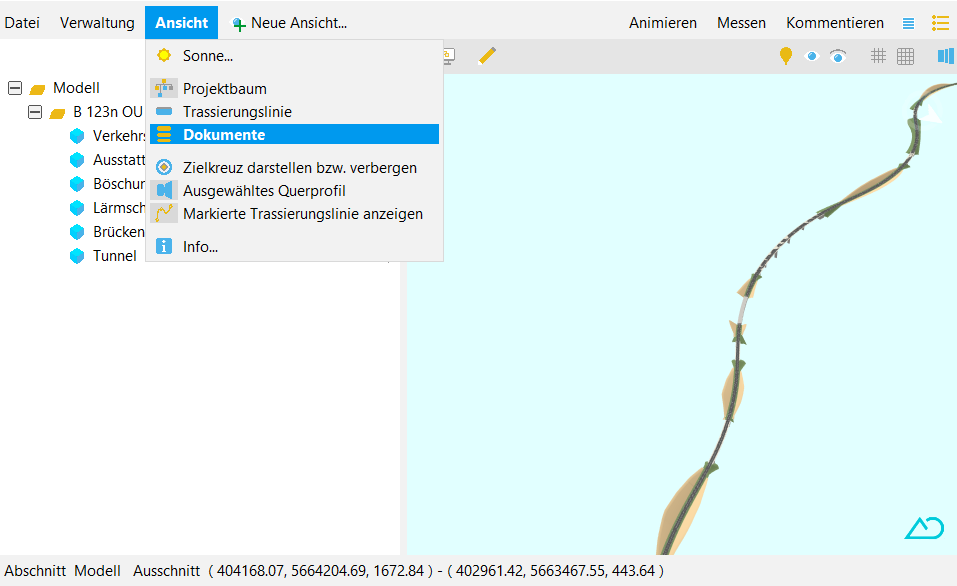

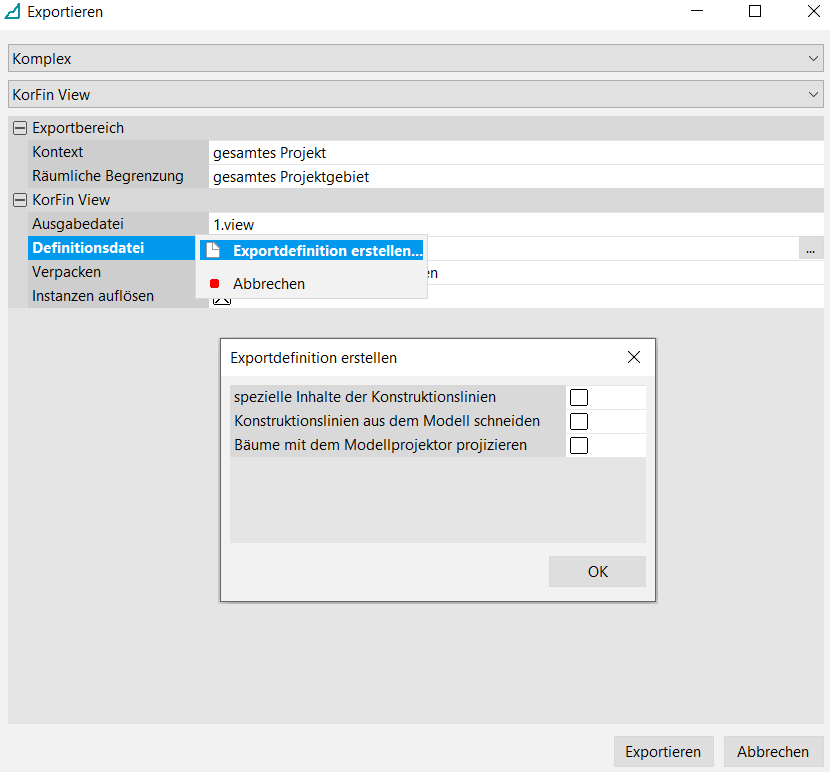

Verpacker

Bedeutung und Inhalt

Datenstrom erstellen

Es werden alle vorhandenen Geometrien, die Verweise auf die Datenressourcen, die Projektbaumstruktur und die Kamerastandpunkte haben, exportiert.

Es entstehen jeweils eine *.model.stream, *.tracks.stream sowie *.view.

Die Datenströme verweisen intern auf Datenobjekte, die in Projektressourcen definiert sind. Aus diesem Grund kann der Inhalt eines Datenstroms nur dann weiter verwendet werden, wenn später auch alle Ressourcen verfügbar sind. Der Datenstrom sollte also immer zusammen mit allen Projektressourcen verteilt werden.

Projekt verpacken

Es werden zusätzlich zu den Inhalten (Datenstrom) alle Projektressourcen exportiert.

Es entstehen jeweils eine *.model.stream, *.tracks.stream sowie *.view. Darüber hinaus werden alle Projektressourcen *.res wie Modell- oder Umwelt- oder Gebäuderessourcen kopiert.

Das so entstandene Projekt für KorFin® View kann mit einem installierten KorFin® View direkt geöffnet werden.

Projekt mit KorFin® View verpacken

Es wird zusätzlich zu den Inhalten (Projekt) KorFin® View exportiert. Die Projektdaten können mit KorFin® View unabhängig vom KorFin® und unabhängig von einem installierten KorFin® View geöffnet werden.

Es entstehen jeweils eine *.model.stream, *.tracks.stream sowie *.view. Darüber hinaus werden alle Projekt- und Systemressourcen *.res sowie die Runtime von KorFin® View inklusive Hilfe kopiert.

Das so entstandene Projekt enthält KorFin® View und kann vom Speicherort direkt geöffnet/ausgeführt werden. Eine Installation ist nicht erforderlich. Darüber hinaus kann der gesamte Inhalt auf ein Medium kopiert und anwendbar verteilt werden.

Objekttyp

Bedeutung und Inhalt

scene

Alle festen Weltobjekte und Referenzen auf Modellobjekte aus externen Ressourcen (wie Gebäude) sowie aus einer Baumgenerierung berechnete Modellobjekte. Die Objekt-ID finden Sie in der Einstellung der Arbeitsmappe unter “Inhalt”.

Zusätzlich sollten bei Modellobjekten aus einer Vegetationsgenerierung alle Vegetationsobjekte sichtbar geschaltet werden. Fügen Sie dazu visible="true" in die Objektdefinition ein.

spline

Alle Modelle der Konstruktionslinien.

Die ID finden Sie in den Konstruktionslinieneinstellungen.

Eigenschaft

Bedeutung und Inhalt

visible

Bestimmt die Sichtbarkeit nach dem Laden. “true” bedeutet sichtbarer und “false” unsichtbarer Zustand. Voreingestellt ist “sichtbar”.

combine

Bei combine="true" werden untergeordnete Objekte eines Modellobjekte zu einem einzigen Modellobjekt verschmolzen. Die Anzeige einer Unterstruktur eines Modellobjekts im externen KorFin® View entfällt somit.

newid

Es besteht die Möglichkeit für das Objekt mit “true” eine neue ID zu generieren. Dies wird benötigt, wenn ein Objekt mehrfach im Viewer verwendet werden soll. Jedes Objekt muss eine eindeutige ID besitzen.

splines

Festlegung der Rodungsgruppe im Vegetationsobjekt.

Vegetationsobjekte werde mithilfe von Rodungslinien im Bereich der Trassen gerodet. Die verwendeten Rodungslinien werden in der ersten Sektion in Gruppen zusammengefasst. Sie können die Gruppe der Rodungslinien der Vegetation zuordnen.

Beispiel:

Rodungsgruppe in der ersten Sektion festlegen

<group name="Rodung_Variante1">
   <object type="spline" id="{20C67390-BD8E-4FF8-B1B9-9D8B6C6F003C}"/>
   <object type="spline" id="{9CB7FA73-E80F-4AAD-9FA1-A59F869C294E}"/>
   <object type="spline" id="{F9271F6B-9D1B-4E6C-9153-E95CFEF694CE}"/>
   <object type="spline" id="{98ACC522-870D-436E-B9B0-A65FFEF3C55D}"/>
   <object type="spline" id="{726C8505-0DA4-4173-917C-E032F4C3F867}"/>
</group>

Dem Vegetationsobjekt die Gruppe der Rodungslinien in der zweiten Sektion zuweisen

<node name="BEW Bewuchs Variante 1" tag="3">
    <list type="objects">
        <object id="{D504E229-5AD4-4854-855B-D4EFF50BBFD5}" newid="true" type="trees" splines="Rodung_Variante1" project="projection_DGM1"/>
    </list>
</node>

Sie haben dadurch die Möglichkeit, die Vegetation mehrfach mit newid="true" anzumelden und für unterschiedliche Varianten die entsprechenden Rodungsgruppen vorzugeben.

project

Projektionsziel des Objekts vorgeben.

Die Projektion auf ein Projektionsziel können Sie dem Objekt vorgeben. Dazu müssen Sie das Projektionsziel festlegen.

Beispiel Vegetationsobjekt:

Projektionsziel in der ersten Sektion festlegen

<group name="projection_DGM1">
   <object type="scene" id="{EDEAA87E-92BF-460E-8B20-562C290C2C6C}"/>
</group>

Dem Vegetationsobjekt das Projektionsziel in der zweiten Sektion zuweisen

<node name="BEW Bewuchs Variante 1" tag="3">
    <list type="objects">
        <object id="{D504E229-5AD4-4854-855B-D4EFF50BBFD5}" newid="true" type="trees" splines="Rodung_Variante1" project="projection_DGM1"/>
    </list>
</node>

Mit der Funktion können alle Vegetationsobjekte einer Variante ein Projektionsziel vorgegeben werden.

group

Legt den Knoteninhalt fest. Definiert den Modellinhalt des Knotens mit Verweis auf eine Gruppe aus der ersten Sektion.

<list type="objects">...

Legt den Knoteninhalt fest. Falls der Inhalt nicht durch einen Gruppenverweis definiert ist, kann mithilfe dieser zweiten Methode der Knoteninhalt aus Objektdefinitionen definiert werden. Die Syntax ist dabei identisch mit der Definition eines Gruppeninhalts.

Beim Typ “trees” wird die Sichtbarkeit der Bäume der Gruppe “trees” für den Fall der Sichtbarkeit der Konstruktionslinien der Gruppe “splines” berechnet (automatische Rodung). Demnach wird jeder Baum genau dann unsichtbar, wenn er mit Stamm beziehungsweise Krone in den Modellbereich einer oder mehrerer Konstruktionslinien gerät; anderenfalls ist der Baum sichtbar.

Bei lediglich einem aus einer Baumgenerierung bestimmten Modellobjekt beziehungsweise einem Modell einer Konstruktionslinie ist die Anwendung der Definition über "tree="ID"" beziehungsweise "spline="ID"" ebenfalls möglich.
