Export aus KorFin® View

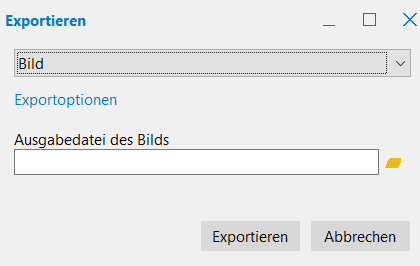

Die räumliche Ansicht wird als Bild ausgegeben. Die Farbtiefe beträgt 32 Bit. Beeinflussbar ist die Bildgenerierung durch:

Option

Bedeutung

Größe

Vorgabe des Papierformats in Hoch- oder Querformat (A5, A4, A3, A2, A1, A0).

Auflösung

Vorgabe einer Auflösung (50 bis 3200 dpi).

DPI entspricht dots per inch, also Anzahl der Pixel auf 25,4 mm.

Aus der Papiergröße x cm und der Auflösung y dpi, wird die Pixelanzahl zu x / 2,54 * y berechnet.

Beachten Sie, dass bei großen Bildern extrem viel Speicherplatz benötigt wird (mehr als 100 MB). Die Skalierung erfolgt mit kubischen Funktionen. Das bedeutet, dass für jedes Pixel der Farbwert aus zwei kubischen Polynomen jeweils mit Originalpixeln in X- und Y-Richtung interpoliert und abschließend daraus gemittelt wird.

Film

Soll eine Simulation im Film mit ausgegeben werden, muss diese vor Export des Films aktiviert werden.

Der Export der Animationssequenz wird nur ausgeführt, wenn der Animationsmodus aktiviert ist.

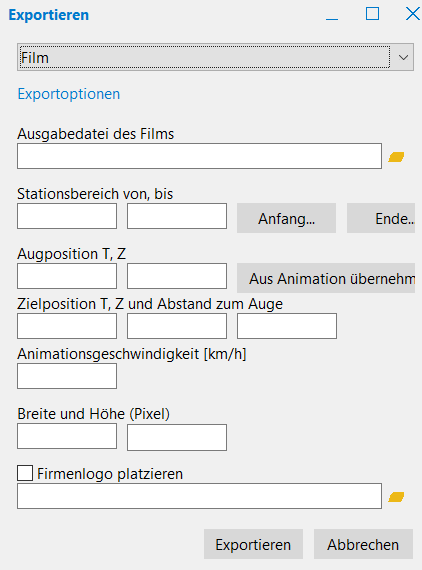

Mit dem Export “Film” wird eine Animationssequenz als AVI-Datei gespeichert. Dazu sind alle installierten Codecs des Windows®-Systems einsetzbar. Im Einzelnen legen Sie folgende Optionen fest:

Option

Bedeutung

Ausgabedatei des Films

Wählen Sie einen Dateinamen für den Film.

Anfangs- und Endstation

“Definitionsbereich” der Befahrung/Befliegung. Dieser Stationsbereich bezieht sich auf die aktuell gewählte Trassierungslinie.

Mit den Buttons “Anfang...” undEnde...” können Sie verschiedene definierte Stationen der aktiven Trassierungslinie auswählen.

Für die Auswahl definierter Stationen müssen diese an der Konstruktionslinie definiert worden sein.

Animationseinstellungen

Augposition T,Z

Zielposition T,Z, Abstand

Geschwindigkeit

Wählen Sie hier die entsprechenden Einstellungen der Ansicht. Die in der Animation aktuell verwendeten Werte können Sie bei aktivierter Animation mit dem Button Aus Animation übernehmen übernehmen.

Breite/Höhe in Pixel

Format bei Bedarf einstellen.

Manche Schritte der Nachbearbeitung verlangen ein festes Ausgabeformat. Beispielsweise, wenn Sie eine DVD oder SVCD im Anschluss herstellen möchten. In diesen Fällen aktivieren Sie die Kontrollfelder und definieren das Format. Achten Sie darauf, dass das Format durch den Codec unterstützt wird.

KorFin® wählt automatisch das nächst passende Format, welches vom Codec akzeptiert wird.

Standardauflösungen sind:

HD (4:3)

960x720

HD (16:9)

1280x720

FullHD (4:3)

1440x1080

FullHD (16:9)

1920x1080

UltraHD 4k (16:9)

3840x2160

Firmenlogo

Zusätzliches Logo in dem Film platzieren.

Mit dieser Option können Sie den Film mit Ihrem Firmenlogo brandmarken. Dazu muss das Logo als Bitmap (32-bit) vorliegen. Der Alphakanal gibt dabei den Transparenzgrad des Logos an.

Im Anschluss an die Definition des Filmexportes erfolgt die Auswahl des Videocodecs. Für einzelne Videocodecs können die Komprimierungsqualität, die Datenrate und separate Konfigurationseinstellungen vorgenommen werden.

Es können je nach Verfügbarkeit verschiedene Codecs zur Komprimierung verwendet werden (die Codecs müssen vor Start des Exports von Windows verfügbar sein). Hinweise zur Codecauswahl (nicht vollständig):

Option

Bedeutung

Microsoft RLE

Der Codec ist beschränkt auf 8-bit Farbtiefe (256 Farben) und arbeitet nach dem RLE-Prinzip (Run-Length Encoding).

Microsoft Video 1

Der Microsoft Video 1 Codec basiert auf dem MotivE-Codec. Der Codec arbeitet im 8-bit-Farbraum mit definierter Farbpalette oder im 16-bit-RGB-Modus.

Xvid MPEG-4 Codec

Dieser Codec ist ein frei verfügbarer Codec, welcher gut geeignet ist. Sie können diesen Codec unter www.xvid.com herunterladen und anschließend installieren.

Volle Einzelbilder (unkomprimiert)

Wird der Film unkomprimiert gespeichert, ist die Größe der Datei sehr groß und zur Weitergabe der AVI-Datei nicht geeignet. Der Codec kann zur Weiterbearbeitung in Videobearbeitungsprogrammen verwendet werden, da keine Komprimierung verwendet wird.
