Import eines berechneten Digitalen Geländemodells nach KorFin®
Legen Sie für Ihr neues KorFin®-Projekt eine eindeutige klare Ordnerstruktur an. Entsprechende Vorlagen sind hier beschrieben.
Kopieren Sie aus KorFin® Model die Dateien mit den Daten zum berechneten Geländemodell (es werden folgende Dateien benötigt: die RES-Datei mit der Geometrie, der Texturierung und dem Höhengitter des Geländes, RSP-Datei mit der Projektdefinition, BIM.DB-Datei mit den BIM-Informationen des Geländemodells, BIM.INV.STREAM-Datei für die Verbindung zwischen 3D-Geometrie und BIM-Informationen sowie ERR.TXT-Datei als Information) in einen geeigneten Ordner.
Nach dem Start von KorFin® wird in der Regel das letzte Projekt geladen. Wenn Sie ein neues Projekt starten möchten, müssen Sie als Erstes das Projektverzeichnis festlegen. Dies erfolgt über das “Projektverzeichnis”. Nachdem Sie das Verzeichnis bestätigt haben, erhalten Sie den Hinweis, dass die Änderungen in der aktuellen Arbeitsmappe verloren gehen.
Sollten Sie im zuletzt geöffneten Projekt noch Arbeiten offen haben, ist dies die letzte Möglichkeit hier abzubrechen.
Bestätigen Sie mit Ja, um das Projektverzeichnis festzulegen.
Anschließend erzeugen Sie mit dem Menüpunkt “Arbeitsmappe neu” eine neue Arbeitsmappe. Die folgende Frage bestätigen Sie mit “Ja”.

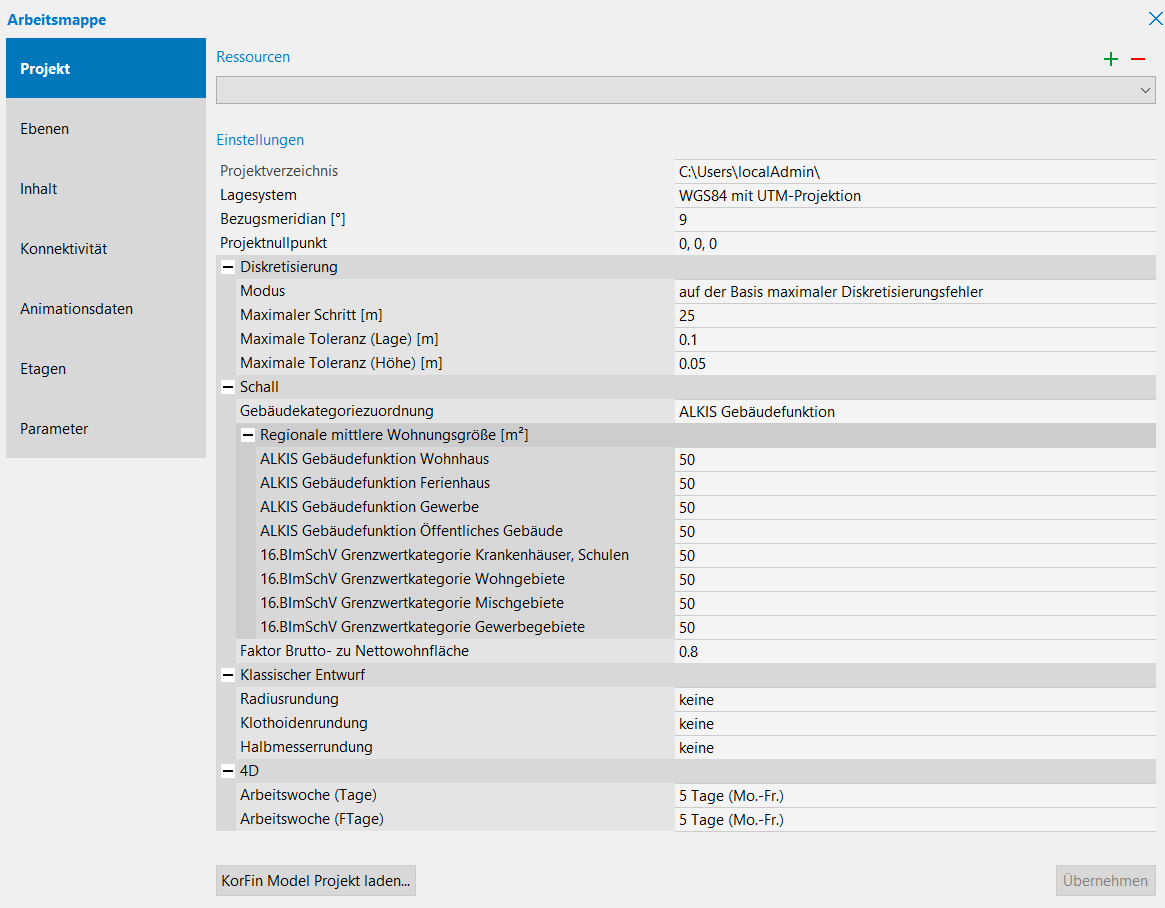

Es öffnet sich ein Arbeitsmappendialogfenster in KorFin®. In diesem Dialogfenster sind die Einstellungen für das Projekt, angemeldete Bauteilbibliotheken und angemeldete Fachmodelle einstellbar und ersichtlich.
Um die initialen Einstellungen festzulegen, verwenden Sie die Schaltfläche “KorFin® Model Projekt laden”.
Die Funktion “KorFin® Model Projekt laden…” dient dazu, den Projektnullpunkt und das Koordinatensystem festzulegen. Der Button “KorFin® Model Projekt laden…” verschwindet in der Arbeitsmappe, wenn Sie Ihr Projekt unter “Datei > Arbeitsmappe speichern unter…” gespeichert oder ein Projektverzeichnis einstellt haben.
Die Option “KorFin® Model Projekt laden…” erscheint unten im Arbeitsmappenfenster bis Version 4.7.0, anschließend ist sie über das Ordner-Symbol rechts oben im Fenster aufrufbar.
Wählen Sie die RSP-Datei des Geländemodells aus. Diese enthält alle notwendigen Informationen für die initialen Einstellungen. Mit Klick auf “OK” bestätigen Sie die Auswahl und es kommt der Hinweis, dass die definierten Modelleinstellungen geändert werden.
Bestätigen Sie mit “Ja”, da Sie die initialen Einstellungen festlegen möchten.
Anschließend sehen Sie, dass die Ressourcendatei des Geländemodells angemeldet und das Koordinatensystem samt dem Projektnullpunkt aus dem Modell übernommen wurde.
Wenn Sie in den Reiter “Ebenen” wechseln, sehen Sie, dass Ihr Geländemodell als “Höhengitter” angemeldet wurde.
Wechseln Sie in den Reiter “Inhalt”, sehen Sie, dass ein Weltobjekt mit dem Modell “Wolken” und das Geländemodell automatisch angemeldet wurde.
Zum Übernehmen der initialen Einstellungen klicken Sie auf die Schaltfläche “Übernehmen”.
Nun sollte das Geländemodell angezeigt werden.
Ist dies nicht der Fall, verwenden Sie das “Lupensymbol” hinter dem Geländemodell im linken Bereich. Damit wird die Kamera auf das Geländemodell angepasst. Sollte das Geländemodell immer noch nicht sichtbar sein, verwenden Sie im rechten Bereich die Maus mit gedrückter Maustaste zum Drehen und das Mausrad zum Zoomen. Anschließend sollte das Geländemodell sichtbar werden.
Mit “Arbeitsmappe speichern” speichern Sie das Projekt. Dazu wechseln Sie in das Projektverzeichnis von KorFin®, geben der Datei einen Namen für das Projekt und klicken auf “Speichern”. Die Datei bekommt automatisch die Endung .rsm.
