Längsschnitt

Einblenden/Ausblenden des Längsschnitts

Über “Ansicht > Längsschnitt” können Sie den Bereich des Längsschnitts ein- bzw. ausblenden. Der Bereich des Längsschnitts befindet sich unterhalb der Projektansicht.

Ab Version 4.8.0:

Der Bereich "Längsschnitt" wird in KorFin® mit einem Pfeil-Button auf- bzw. zugeklappt.

Enthält eine Trassierungslinie keine Höheninformationen, wird das Längsschnittsfenster nicht angezeigt.
Außerdem zeigt das Längsschnittsfenster die Daten der letzten aktiven Trassierungslinie an, auch wenn andere Objekte dabei angeklickt werden (Ausnahme - eine andere Trassierungslinie).
Klickt man ein Objekt an einer Trassierungslinie oder Fremdkilometrierungsachse an, werden diese auch mit angezeigt.

Bereich des Längsschnitts

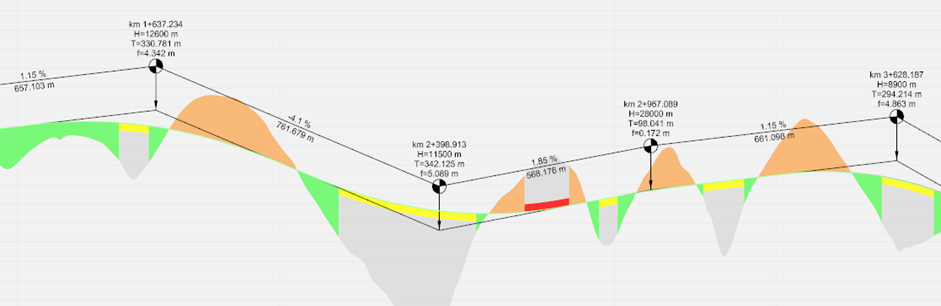

Im Bereich “Längsschnitt” wird die Höhenabwicklung der ausgewählten Konstruktionslinie (Berechnung des Verlaufs der Z-Werte in Abhängigkeit von ihrer Bogenlänge) dargestellt. Bei Änderungen der Konstruktionslinie wird der zugehörige Längsschnitt stets neu berechnet.

Die Einschnittslage der Konstruktionslinie wird braun und die Dammlage grün dargestellt. In Bauwerksbereichen (Brücke oder Tunnel) werden die Höhendifferenzen zum Gelände hellgrau dargestellt. Darüber hinaus werden Bereiche der Längsneigungen durch Einfärbung der Konstruktionslinie charakterisiert:

Längsneigung bezüglich der definierten Grenzwerte betragsmäßig zu groß (rot).
Längsneigung bezüglich der definierten Grenzwerte im Normbereich (schwarz).

Die letzte Ansicht des Längsschnitts einer Trassierungslinie wird in den Benutzereinstellungen, die Settingsdatei in Ihrem Projektverzeichnis gespeichert.

Fläche: [Braun] Einschnitt
Fläche: [Grün] Damm
Fläche: [Gelb] Brücken
Fläche: [Rot] Tunnel
Linie: [Hellgrau] Höhendifferenz zum Gelände
Linie: [Rot] Grenzwert wird nicht eingehalten (Längsneigung, Halbmesser)

Benutzung der Maus

Mausaktion	Aktion
Gedrückte linke Maustaste + Bewegen der Maus	Verschiebt den Modellausschnitt.
Drehen des Mausrads	Vergrößert/verkleinert den Modellausschnitt in Richtung Mitte.
Drehen des Mausrads+ Drücken der Taste Strg	Skaliert in Richtung der Z-Werte.
Doppelklick links auf Ansicht	Zurückstellen auf maximalen Modellausschnitt.

Symbol

Aktion

Aktuelle Kamera des Längsschnitts einstellen

bzw. Aktuelle Ansicht einstellen… (Umsch+F9).

Kameraeinstellungen des Längsschnitts

Option	Bedeutung
Textgröße	Stellt die Größe des Textes im Längsschnitt ein.
Höhenskalierung	Stellt die Höhenskalierung für den Längsschnitt ein. Es ist möglich, zwischen freier und fester Höhenskalierung zu wählen. Die Einstellung ist eine Kameraeinstellung und somit unabhängig von der gewählten Konstruktionslinie. Die freie Höhenskalierung bleibt mit der Taste SHIFT erhalten. Das feste Maßstabsverhältnis kann durch Doppelklick mit der linken Maustaste wiederhergestellt werden.

Aktivieren Sie zuerst den “Längsschnitt” und verwenden Sie danach das Kameraeinstellungssymbol zum Editieren der Einstellungen der Längsschnittkamera.
