Längsschnittbild (Ansicht)
Die Funktion benötigt eine separate Lizenz!

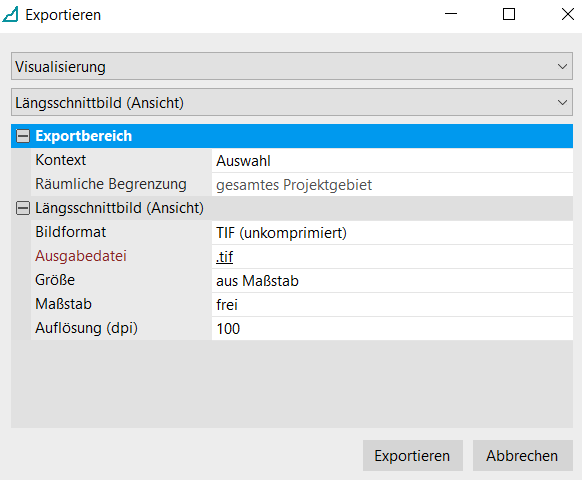

Der Export des Längsschnittbilds erfolgt analog zum Export des Lageplanbilds. Es wird dabei der letzte ausgewählte Längsschnitt mit der aktuellen Höhenskalierung inklusive der Georeferenzierung (TFW-Datei) exportiert.
Die Georeferenzierung entspricht im Längsschnittbild der Stationierung (X) und Höhe (Y).
Folgende Formate werden angeboten:
TIF (unkomprimiert), TGA (unkomprimiert), BMP
Das TIF-Format wird von KorFin® korrekt exportiert, allerdings teilweise falsch (nicht gespiegelt) interpretiert.
Für das einfache Verwenden in anderen Programmen wird das BMP-Format empfohlen.
Option | Bedeutung |
Größe | Vorgabe des Papierformats in Hoch- oder Querformat (A5, A4, A3, A2, A1, A0) oder automatische Größe aus einem vorgegebenen Maßstab. Bei Wahl eines Papierformats wird das Bild in den Achsen gleichmäßig so skaliert (und damit ein entsprechender Maßstab gewählt), dass das gesamte Bild auf dem gewählten Papierformat ausgedruckt werden kann. |
Maßstab | Vorgabe der Maßstabszahl (1:500, 1:1000, 1:2500, 1:5000, 1:10000, 1:25000). Wird das Bild auf ein Papierformat skaliert, ist die Vorgabe eines festen Maßstabs nicht möglich und es wird “freier Maßstab” angezeigt. Wird stattdessen ein Maßstab ausgewählt, wird die Papiergröße automatisch auf “aus Maßstab” gesetzt. |
Auflösung | Vorgabe einer Auflösung (50 bis 3200 dpi). DPI entspricht dots per inch, also Anzahl der Pixel auf 25,4 mm. |
Bildformat | Wahl des Bildformats für den Bildexport. |
