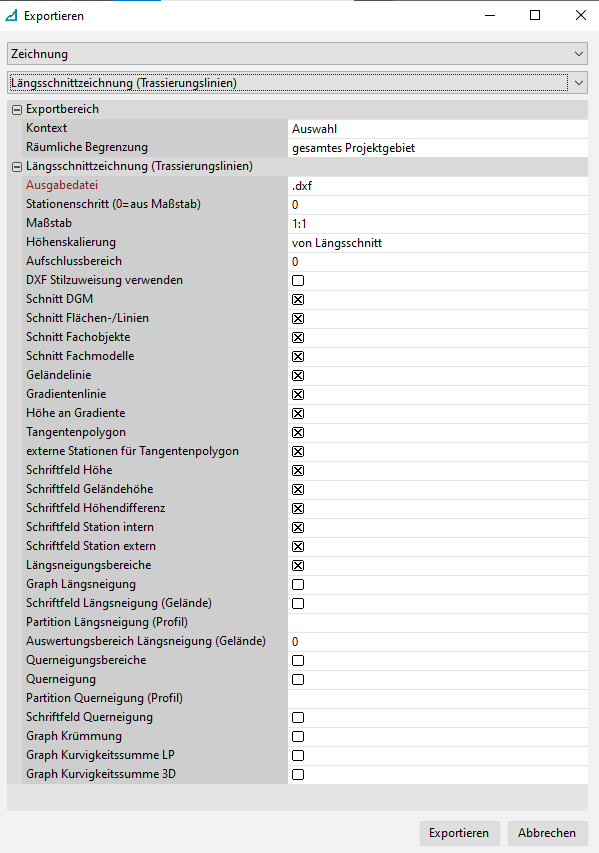

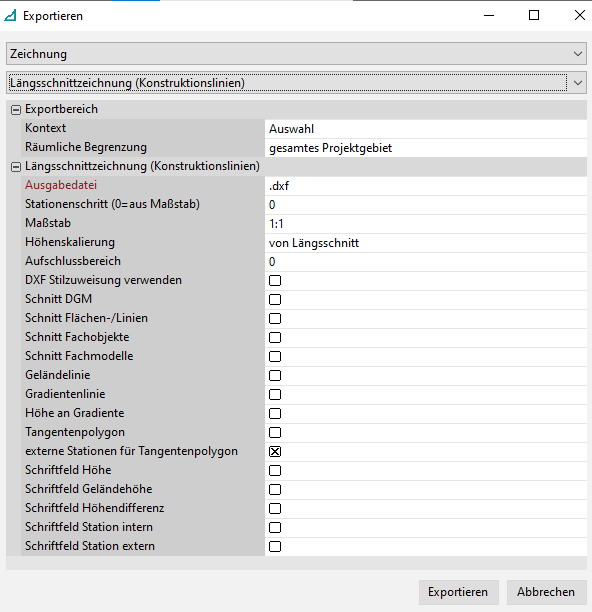

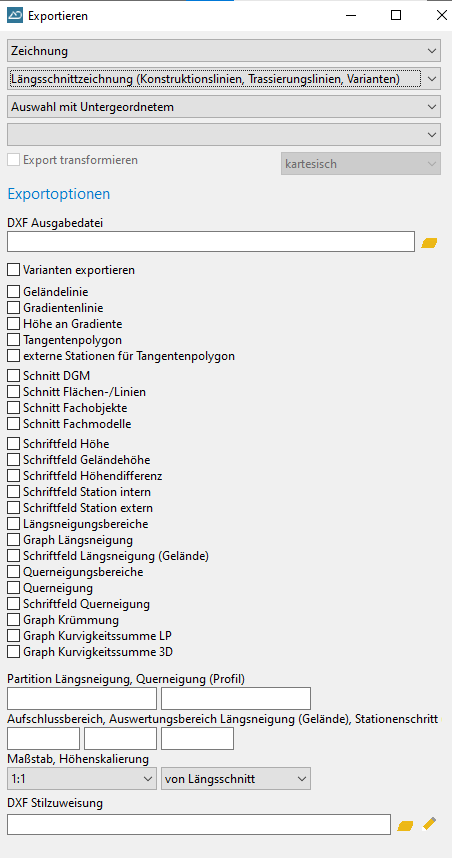

Längsschnittzeichnung (Trassierungslinie/Konstruktionslinie)

Option

Bedeutung

Varianten exportieren

Export der Varianten.

Geländelinie

Export der Geländelinie vom Höhengrid.

Gradientenlinie

Export der Gradiente.

Höhe an der Gradiente

Export der Höhe an der Gradiente.

Tangentenpolygon

Export der Tangentenpolygone.

externe Stationen für Tangentenpolygon

Export der externen Stationen für Tangentenpolygone.

Schnitt DGM

Export des Schnitts des Längsschnitts mit dem DGM.

Schnitt Flächen-/ Linien

Export der Schnitte des Längsschnitts mit Flächen/Linien.

Schnitt Fachobjekte

Export der Schnitte des Längsschnitts mit Fachobjekten.

Schnitt Fachmodelle

Export der Schnitte des Längsschnitts mit Fachmodellen.

Schriftfeld Höhe

Export der Höhenbeschriftung unterhalb des Längsschnitts.

Schriftfeld Geländehöhe

Export der Geländehöhenbeschriftung unterhalb des Längsschnitts.

Schriftfeld Höhendifferenz

Export der Höhendifferenzbeschriftung unterhalb des Längsschnitts.

Schriftfeld Station intern

Export der internen Stationsbeschriftung unterhalb des Längsschnitts.

Schriftfeld Station extern

Export der externen Stationsbeschriftung unterhalb des Längsschnitts.

Längsneigungsbereiche

Export der Längsneigungsbereiche.

Graph Längsneigung

Export des Graphen der Längsneigung.

Schriftfeld Längsneigung (Gelände)

Export der Längsneigungsbeschriftung (Gelände) unterhalb des Längsschnitts.

Querneigungsbereiche

Export der Querneigungsbereiche.

Querneigung

Export der Querneigung.

Schriftfeld Querneigung

Export der Querneigungsbeschriftung.

Graph Krümmung

Export des Graphen der Krümmung.

Graf Kurvigkeitssumme LP

Export des Graphen der Kurvigkeitssumme im Lageplan.

Graph Kurvigkeitssumme 3D

Export des Graphen der Kurvigkeitsumme in 3D.

Option

Bedeutung

Partition Längsneigung

Erstellt Bereiche nach Längsneigungswerten. Definieren Sie, wie die Bereiche partitioniert werden. Die Werte müssen mit Komma eingegeben werden.

Bereiche Partition Längsneigung

0,5,10 Bereich: 0 bis 5

Bereich: 5 bis 10

Bereich: 10 bis unendlich

Querneigung (Profil)

Diese Option kann bei dem Export von Profilvolumen angewandt werden. Erstellt eine Partition nach Querneigungswerten. Definieren Sie, wie die Bereiche partitioniert werden. Die Werte müssen mit Komma eingegeben werden.

Bereiche Partition Querneigung

0,5,10 Bereich: 0 bis 5

Bereich: 5 bis 10

Bereich: 10 bis unendlich

Aufschlussbereich

Einstellung des Bereichs, in dem der Längsschnitt projiziert werden soll.

Auswertungsbereich Längsneigung (Gelände)

Einstellung des Auswertungsbereichs der Längsneigung (Gelände).

Stationsschritt (0=aus Maßstab)

Einstellung der Stationsschritte.

Maßstab

Vorgabe der Maßstabszahl (1:500, 1:1000, 1:2500, 1:5000, 1:10000, 1:25000).

Wird das Bild auf ein Papierformat skaliert, ist die Vorgabe eines festen Maßstabs nicht möglich und es wird “freier Maßstab” angezeigt. Wird stattdessen ein Maßstab ausgewählt, wird die Papiergröße automatisch auf “aus Maßstab” gesetzt.

Höhenskalierung

Vorgabe der Höhenskalierung (1:1, 1:2, 1:5)

DXF Stilzuweisung

Vorgabe der Stilzuweisung, falls vorhanden. Details unter Stilzuweisungen in KorFin®.
