Marke Lärmschutzwall
Diese Marke hält Parameter bereit, die zusammen mit dem Querprofil zur Modellierung von Lärmschutzwällen entlang der aktuellen Konstruktionslinie in den frühen Leistungsphasen führen.

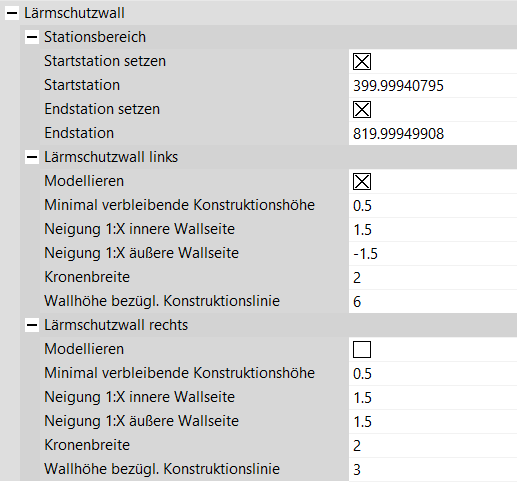

Folgende Parameter sind variabel einstellbar:
Option | Bedeutung |
links/rechts | Lärmschutzwall auf der linken beziehungsweise rechten Seite konstruieren. Im Gültigkeitsbereich der Marke wird der Lärmschutzwall angeordnet. Das Querprofil muss die Konstruktionsdetails zur Modellierung von Lärmschutzwällen besitzen. Ansonsten wird kein Lärmschutzwall konstruiert, unabhängig davon, was hier definiert ist. Alle vordefinierten Querprofilmodellierungen erfüllen jedoch diese notwendigen Voraussetzungen. |
Neigung innere Wallseite | Absolute Neigung der zu T=0 zugewandten Seite des Lärmschutzwalls. |
Neigung äußere Wallseite | Absolute Neigung der zu T=0 abgewandten Seite des Lärmschutzwalls. |
Kronenbreite | Absolute Breite der Wallkrone. |
Wallhöhe | Absolute Höhe der Wallkrone bezüglich der Höhe des Gradientenpunkts. |
Minimal verbleibende | Minimale Höhe des Walls bzgl. des Geländes. Das Wallende bildet den Anschluss zum Gelände. Für eine sinnvolle Konstruktion des Lärmschutzwalls muss hierzu eine positive Höhendifferenz überbrückt werden. Bei einer Wallhöhe von einem Meter verbleibt im Einschnitt ab einer Tiefe von einem Meter keine Höhe mehr. Demnach können Sie mit der minimalen verbleibenden Konstruktionshöhe die Platzierung von Lärmschutzwällen insbesondere in Einschnitten deaktivieren beziehungsweise beeinflussen. |
