Marke Lärmschutzwand

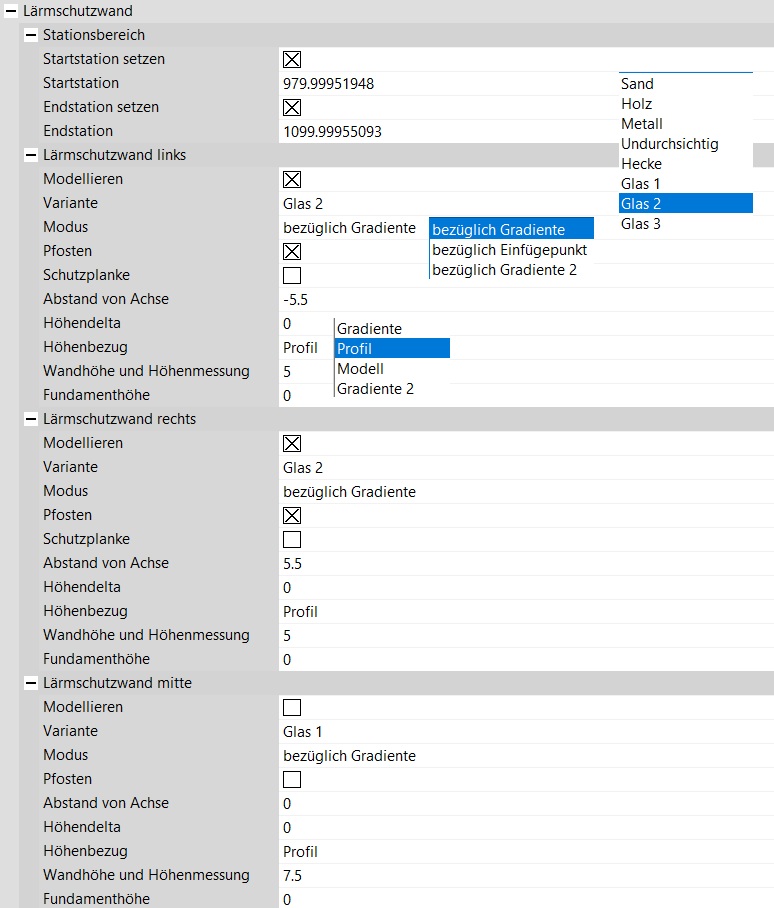

Diese Marke dient der Platzierung und Planung von Lärmschutzwänden entlang der aktuellen Konstruktionslinie in den frühen Leistungsphasen.
Option | Bedeutung |
links | Definition für linke Lärmschutzwand. Bei Aktivierung wird die entsprechende Lärmschutzwand modelliert und platziert. |
rechts | Definition für rechte Lärmschutzwand. Bei Aktivierung wird die entsprechende Lärmschutzwand modelliert und platziert. |
Wandvariante | Wahl der zu verwendenden Textur. Momentan stehen die Varianten “Glas” und “Holz” zur Verfügung. |
Abstand von Achslage links/rechts | Linker beziehungsweise rechter seitlich orientierter Abstand in Relation zur Lage der Konstruktionslinie im Querschnitt. Dem Abstand nach links entspricht ein negativer Wert, dem Abstand nach rechts entspricht ein positiver Wert. |
Wandhöhe links/rechts | Wandhöhe für linke beziehungsweise rechte Lärmschutzwand. Die Wandhöhe wird jeweils bezüglich der Höhe des Gradientenpunkts gemessen. Momentan ist der Gradientenpunkt mit dem Querschnittspunkt der Konstruktionslinie identisch. Die wirklich konstruierte Wandhöhe ist demnach im Allgemeinen von der hier definierten Wandhöhe verschieden, da die Wand mit dem definierten Abstand auf die Planungsprofillinie abgesetzt wird. |
Schutzplanke links/rechts | Definition einer obligatorischen zusätzlichen Schutzplanke im Bereich der Lärmschutzwand links beziehungsweise rechts. Die Position der Schutzplanken wird mit der Marke “Abstand für Schutzplanken” definiert beziehungsweise wird der aktuellen Böschungskonstruktion entnommen. |
Geländer links/rechts | Definition eines obligatorischen zusätzlichen Geländers im Bereich der Lärmschutzwand links beziehungsweise rechts. Die Position der Geländer wird der aktuellen Böschungskonstruktion entnommen. |
Weitere Informationen:
