Lageplanbild (Ansicht)
Die Funktion benötigt eine separate Lizenz!
Der Exporteur des Lageplanbilds ist speziell für die Erstellung von Präsentationsmaterial entwickelt worden. Der ausgewählte Ausschnitt des Lageplans wird hierbei inklusive der Georeferenzierung (TFW-Datei) exportiert. Die Kameraansichten der exportierten Lagepläne werden zusätzlich in der Ansichtsverwaltung im automatisch erstellten Ordner “Lageplanbilder” gespeichert. Damit ist der spätere wiederholte Export des exakt gleichen Ausschnitts möglich.
Ein Lageplanbild kann bis zu einer Datengröße von 2 GB erstellt werden. Wird der Grenzwert überschritten, erfolgt das Abbrechen des Exportvorgangs mit einer entsprechenden Fehlermeldung im Arbeitsprotokoll.
Folgende Formate werden angeboten:
TIF (unkomprimiert), TGA (unkomprimiert), BMP
Das TIF-Format wird von KorFin® korrekt exportiert, allerdings teilweise falsch (nicht gespiegelt) interpretiert.
Für das einfache Verwenden in anderen Programmen wird das BMP-Format empfohlen.

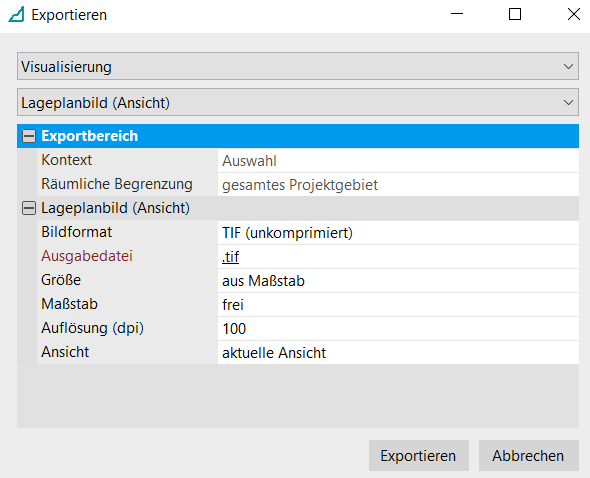

Beeinflussbar ist die Bildgenerierung durch:
Option | Bedeutung |
Größe | Vorgabe des Papierformats in Hoch- oder Querformat (A5, A4, A3, A2, A1, A0) oder automatische Größe aus einem vorgegebenen Maßstab. Bei Wahl eines Papierformats wird das Bild in den Achsen gleichmäßig so skaliert (und damit ein entsprechender Maßstab gewählt), dass das gesamte Bild auf dem gewählten Papierformat ausgedruckt werden kann. |
Maßstab | Vorgabe der Maßstabszahl (1:500, 1:1000, 1:2500, 1:5000, 1:10000, 1:25000). Wird das Bild auf ein Papierformat skaliert, ist die Vorgabe eines festen Maßstabs nicht möglich und es wird “freier Maßstab” angezeigt. Wird stattdessen ein Maßstab ausgewählt, wird die Papiergröße automatisch auf “aus Maßstab” gesetzt. |
Auflösung | Vorgabe einer Auflösung (50 bis 3200 dpi). DPI entspricht dots per inch, also Anzahl der Pixel auf 25,4 mm. |
gesamter Lageplan | Gesamten Lageplanbereich für den Export wählen. Ist die Option aktiviert, wird nicht der aktuelle Lageplanausschnitt gewählt, sondern der Exportausschnitt auf die Projektgrenzen gestellt. |
Bildformat | Wahl des Bildformats für den Bildexport. |
Ansicht | Mögliche Auswahl: “aktuelle Ansicht”, “gesamter Lageplan”, “Kontext”. |
