Lageplanbildunterlage (Ansicht)
Dieser Exporteur gibt ein Lageplanbild der aktuellen Ansicht mit Plankopf aus. Der Plankopf enthält die Elemente “Logo, Unterlage/Blatt-Nr., Maßstab, Ort, Datum”.

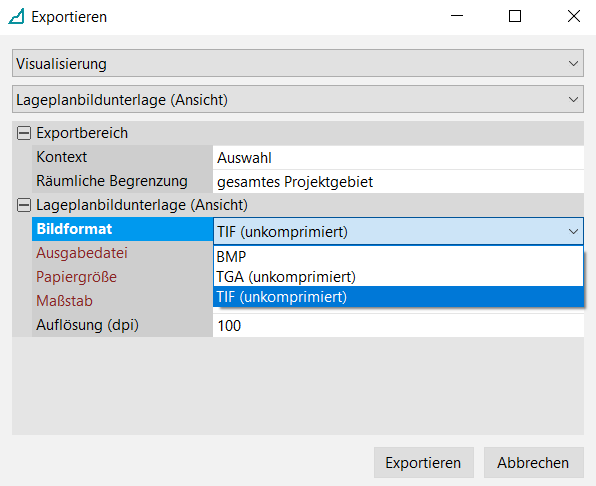

Folgende Formate werden angeboten:
TIF (unkomprimiert), TGA (unkomprimiert), BMP
Das TIF-Format wird von KorFin® korrekt exportiert, allerdings teilweise falsch (nicht gespiegelt) interpretiert.
Für das einfache Verwenden in anderen Programmen wird das BMP-Format empfohlen.
Weitere Einstellungen:
Option | Bedeutung |
Papiergröße | Vorgabe des Papierformats in Hoch- oder Querformat (A5, A4, A3, A2, A1, A0) oder automatische Größe aus einem vorgegebenen Maßstab. Bei Wahl eines Papierformats wird das Bild in den Achsen gleichmäßig so skaliert (und damit ein entsprechender Maßstab gewählt), dass das gesamte Bild auf dem gewählten Papierformat ausgedruckt werden kann. |
Maßstab | Vorgabe der Maßstabszahl (1:500, 1:1000, 1:2500, 1:5000, 1:10000, 1:25000). |
Auflösung | Vorgabe einer Auflösung (50 bis 3200 dpi) . DPI entspricht dots per inch, also Anzahl der Pixel auf 25,4 mm. |
