Leitpfosten erstellen
Mit einem Fachobjekt “Leitpfosten” werden alle Leitpfosten eines gewählten Abschnitts auf einer Seite der Straße modelliert.
Voraussetzungen
Ein KorFin®-Projekt liegt geöffnet vor.
Eine Straße liegt vor.
Vorgehen
Erstellen Sie über “Infrastruktur > Straße > Leitpfosten neu...” neue Leitpfosten, geben Sie diesem einen Namen und bestätigen Sie mit “OK”.

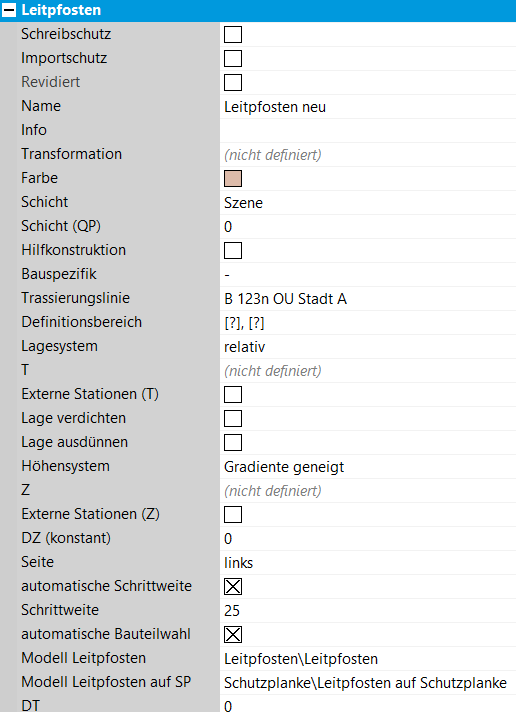

Zum Einstellen von relevanten Parametern nutzen Sie die Beschreibung unter Fachobjekte im Bereich Straße | Leitpfosten.
Weisen Sie die entsprechende Straße als “Trassierungslinie” zu.
Geben Sie den gewünschten “Definitionsbereich” an.
Wählen Sie das “relative Lagesystem”, um die Lage relativ zur Straße zu definieren, und geben Sie den gewünschten Wert für den Parameter “T” an.
Wählen Sie das gewünschte “Höhensystem”.
Wählen Sie die “Seite” der Leitpfosten. Diese können automatisch bzw. links/rechts ausgerichtet werden.
Aktivieren Sie die “Konstruktion”.
Bei Aktivierung der Schalflächen “automatische Schrittweite” und “automatische Bauteilwahl” werden die Leitpfosten modelliert.
Ab Version 4.8.0:
Die Positionen der Leitpfosten auf Schutzeinrichtungen wurden für alle Schutzeinrichtungen angepasst.
Wenn Sie Leitpfosten an den Übergangskonstruktionen verwenden, achten Sie bitte auf die Erläuterung der Eigenschaften des Fachobjekts “Übergangskonstruktion Schutzeinrichtung”.
Aktualisieren Sie die Fachobjekte über “Fachobjekte aktualisieren”.
