Linien
Die Koordinaten der Diskretisierungspunkte der aktuell gewählten Konstruktionslinie oder Trassierungslinie können mit diesem Exporteur in folgenden Formaten exportiert werden:
CSV, CSV Tripel, TXT, TXT Tripel, TXT Index+Tripel, CARD/1-ASC, CARD/1-POL, DXF, XYZIEC, XYLBI
Sie haben die Wahl zwischen den folgenden Koordinatenformaten:
Option | Bedeutung |
lokal | Der Nullpunkt des Modells wird nicht beachtet und es werden lokale Projektkoordinaten verwendet. Dabei werden auch Stationen und Segmentlängen exportiert. |
absolut | Der Nullpunkt des Modells wird auf die Koordinaten addiert. Es entstehen absolute Gauß-Krüger- beziehungsweise UTM-Koordinaten. Dabei werden auch Stationen und Segmentlängen exportiert. |
geographisch | Geographische Koordinaten beziehen sich auf das geographische Koordinatensystem, in dem die Arbeitsmappe definiert ist. Dabei werden auch Stationen und Segmentlängen exportiert. |
Tripel | Der Nullpunkt des Modells wird nicht beachtet und es werden lokale Projektkoordinaten verwendet. Es werden nur die Punkte der diskreten Konstruktionslinie exportiert. |
Counter + Tripel | Wie Tripel, nur mit zusätzlichem vorangestelltem Punktezähler. |
CARD/1-ASC | Die Koordinaten der Linienpunkte werden im CARD/1 Format ausgegeben. |

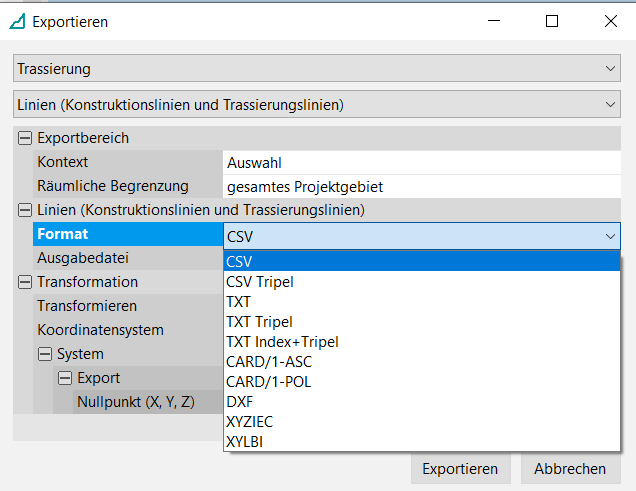

Beispiel Version 4.8.0
Weitere Informationen:
