Linienmodell erstellen

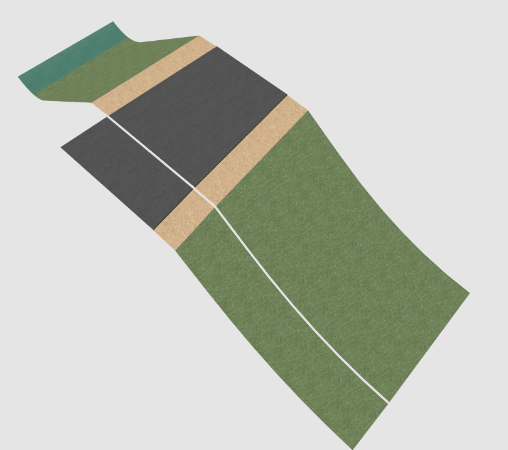

Mithilfe eines Linienmodells kann die Oberfläche eines BIM-Trassierungsobjekts abgebildet werden.
Voraussetzungen
Grundlage bilden dabei eine definierte Trassierungslinie mit Achse, Gradiente und entsprechenden Querprofilen, damit das Linienmodell dargestellt werden kann.
Vorgehen
Markieren Sie die betreffende Trassierungslinie und wählen Sie über “Infrastruktur > Trassierung > Linienmodell neu…” aus. Das Linienmodell wird erstellt und mit der Trassierungslinie verknüpft.
Stellen Sie weitere Parameter im rechten Eigenschaftsbereich ein (Details unter Fachobjekte im Bereich Trassierung | Linienmodell).
Bestätigen Sie die Einstellungen mit “Fachobjekte aktualisieren!”.
Es besteht auch die Möglichkeit, einen Bereich im Linienmodell, welcher nicht dargestellt werden soll, über das zusätzliche Fachobjekt “Ausnahme Linienmodell” auszuschneiden. (Details unter Fachobjekte im Bereich Trassierung | Ausnahme-Linienmodell).
Sollte eine Brücke Ihr Linienmodell queren, beachten Sie die folgenden Hinweise.
Hinweise für die Erstellung des Linienmodells
Angemeldete Querprofile (ab Version 4.8.0):
Wenn der Abstand zwischen den aufeinanderfolgenden Querprofilen mehr als 1,0 mm stationsmäßig beträgt, werden die Querprofile miteinander vermascht und das Linienmodell wird fortgeführt. Unter 1,0 mm erfolgt keine Vermaschung. Das Linienmodell wird unterbrochen und an der betreffenden Stelle erscheint eine Lücke.
Fachmodell “Brücke”:
Damit das Linienmodell bei einem damit verknüpften Fachmodell “Straße” bzw. “Gleis” im Falle einer Brücke automatisch unterbrochen werden kann, muss vom Planer des Fachmodells “Straße” im Stationsbereich zwischen Brückenbeginn und -ende zusätzlich ein sog. “Nullquerpofil” mit lediglich der Geländelinie eingefügt werden. KorFin® erkennt anhand vom letzten Querprofil vor der Brücke, dem ersten Querprofil nach der Brücke und dem “Nullquerprofil” automatisch, dass das Linienmodell an diesen Stellen unterbrochen werden muss. Das “Nullquerprofil” kann dabei auf einer beliebigen Station innerhalb der geplanten Brücke angegeben werden.
Beim Übergang zwischen neuen Materialien im Linienmodell, muss ein neues Linienmodell erstellt werden, wenn die Punktnummern gleich bleiben.
