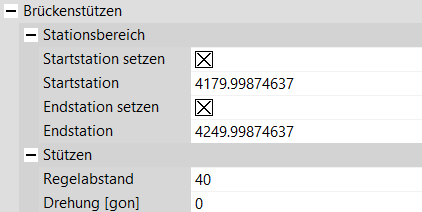

Marke Brückenstützen
Diese Marke ermöglicht die Eingabe eines Regelabstands bei Brückenbauwerken. Darüber hinaus können Sie damit die Platzierung der Stützen beeinflussen.
Option | Bedeutung |
Regelabstand der Brückenstützen [m] | Regelabstand der Brückenstützen in Meter (Vorgabewert: 50 m). Dabei wird das Raster entweder mit der Anfangsstation des Gültigkeitsbereichs der Marke oder, falls diese nicht definiert ist, mit der Anfangsstation der Konstruktionslinie begonnen. |
Stützendrehung [gon] | Mit der Voreinstellung (0 gon) werden die Stützen quer zur Konstruktionslinie angeordnet. Es können beliebige Winkel angegeben werden. |
