Marke Elemente der Schutzeinrichtung
Diese Marke ist ab Version 4.7.2 verfügbar.
Die Marke “Elemente der Schutzeinrichtung” modelliert für einen definierten Stationsbereich Elemente bzw. Sonderkonstruktionen von Schutzeinrichtungen. Hierfür müssen entsprechende Bauteile im Projekt angemeldet sein.
Elemente der Schutzeinrichtung:

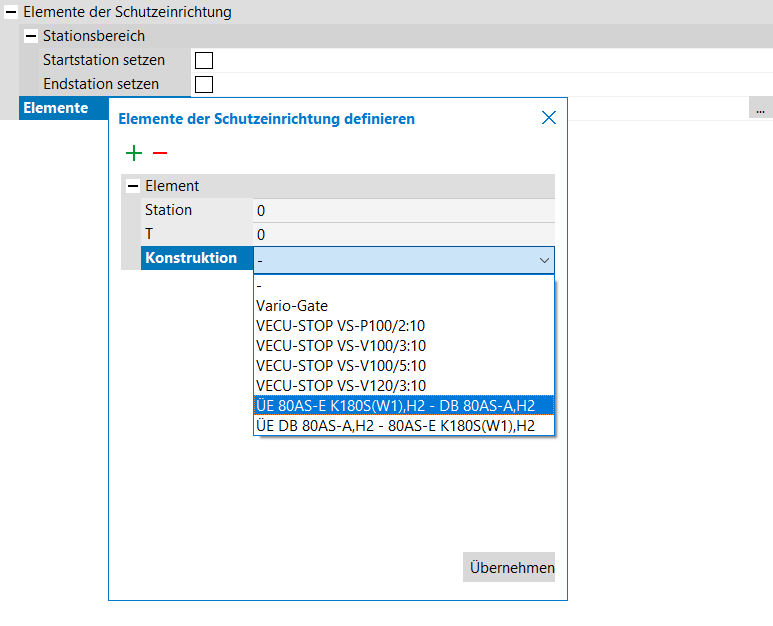

Option | Bedeutung |
|---|---|
Startstation setzen | Definiert die Startstation. |
Endstation setzen | Definiert die Endstation. |
Elemente | Hier erfolgt die Definition der zu modellierenden Elemente. |
Elemente:
Neue Elemente werden über “+” erzeugt.
Option | Bedeutung |
|---|---|
Station | Definiert die Station des Elements. |
T | Definiert den seitlichen Abstand des Elements zur Achse der Konstruktionslinie. |
Konstruktion | Definiert das Bauteil. |

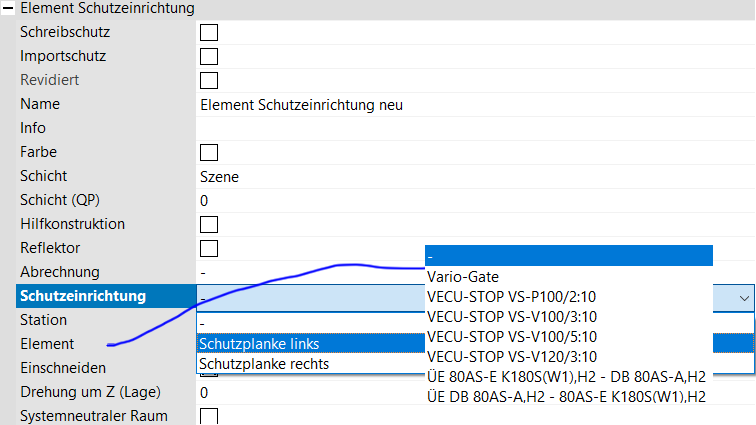

Alternativ können Elemente einer Schutzeinrichtung auf BIM-Konstruktionslinien über das entsprechende Fachobjekt (“Infrastruktur > Straße > Element Schutzeinrichtung neu…”) hinzugefügt und im rechten Eigenschaftsbereich eingestellt werden.
