Marke Flächen

Diese Marke dient zum Festlegen von Flächen entlang der Konstruktionslinie, welche in der Flächenberechnung und -auswertung verwendet werden können.

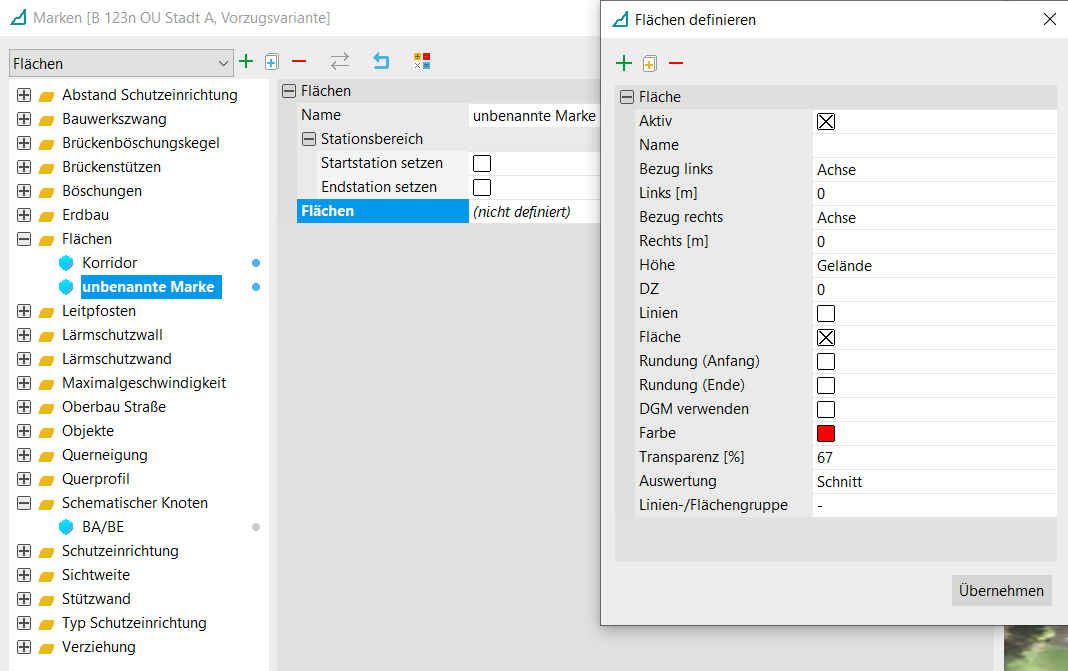

Folgende Eigenschaften müssen Sie bei einer Flächenvereinbarung festlegen:

Option

Bedeutung

Aktiv

Aktiviert die Fläche zur Auswertung und Berechnung.

Name

Der Name der Fläche, welcher im Projektbaum angezeigt wird.

Bezug links

Auswahl, auf welche Linie sich die linke Grenze der Fläche bezieht.

Achse

Der Abstand wird ab der Konstruktionslinie gerechnet.

ausgeschwungene Seile (nur Freileitung)

Der Abstand wird ab dem äußersten ausgeschwungenen Seil gerechnet.

nicht ausgeschwungene Seile (nur Freileitung)

Der Abstand wird ab dem äußersten Seil ohne Ausschwingung gerechnet.

Links

Linke Begrenzung der Fläche. Der eingegebene Wert wird auf die Position der im Bezug angegebenen Auswahl dazu gerechnet.

Soll die Fläche links von der Konstruktionslinie beginnen, muss ein negativer Wert angegeben werden.

Bezug rechts

Auswahl, auf welche Linie sich die rechte Grenze der Fläche bezieht.

Rechts

Rechte Begrenzung der Fläche. Der eingegebene Wert wird auf die Position der im Bezug angegebenen Auswahl dazu gerechnet.

Höhe

Auswahl der Höhenangabe aus Gelände und Gradiente. Die Option “Gelände” rechnet die Fläche in das Gelände.

Darstellung

Auswahl, in welcher Art die Fläche dargestellt werden soll.

keine (nur berechnen)

Die Fläche wird nicht dargestellt, steht aber im Projektbaum und für die Flächenauswertung zur Verfügung.

Linien

Es wird nur die Begrenzung der Fläche dargestellt.

Fläche

Es wird nur die Fläche ohne Begrenzung dargestellt.

Linien und Fläche

Es wird die Begrenzung der Fläche und die Fläche selbst dargestellt.

Rundung (Anfang)

Ab Version 4.8.0

In der Flächenmarke kann in der Fläche die Ausrundung für Anfang und Ende aktiviert werden.
Die angelegte Fläche wird dann am Anfang bzw. am Ende ausgerundet. Die Ausrundung betrifft nur den direkten Anfang und das direkte Ende der Fläche.
Wird eine andere Flächenmarke für einen Unterbrechungsbereich definiert, dann wird die übergeordnete Fläche unterbrochen (gerade abgeschnitten). Eine möglicherweise angegebene Ausrundung der zweiten Flächenmarke wird nicht durchgeführt, wenn die übergeordnete Marke diese komplett überdeckt.

Rundung (Ende)

Ab Version 4.8.0

Farbe

Angabe der Farbe, in der die Fläche dargestellt werden soll.

Transparenz

Angabe, wie stark transparent die Fläche dargestellt werden soll.

Je höher die Transparenz, desto durchscheinender ist die Fläche.

Auswertung

keine

Es wird keine Vorauswertung der Fläche durchgeführt. Die komplette Fläche wird angezeigt und verwendet.

Schnitt

Die Fläche wird mit der ausgewählten Linien-/Flächengruppe geschnitten und das Ergebnis wird in Echtzeit angezeigt beziehungsweise steht zur weiteren Verarbeitung zur Verfügung.

Differenz

Aus der Fläche wird die ausgewählte Linien-/Flächengruppe herausgeschnitten und das Ergebnis wird in Echtzeit angezeigt beziehungsweise steht zur weiteren Verarbeitung zur Verfügung.

Linien-/Flächengruppe (nur wenn Auswertung eingestellt ist)

Linien-/Flächengruppe, welche in der Auswertung verwendet wird.

Wird in einer Fläche in der Marke “Flächen” bei Auswertung “Schnitt” oder “Differenz” ausgewählt, dann muss auch eine Fläche ausgewählt werden. Ansonsten modelliert KorFin® keine Fläche.

Weitere Informationen:

Markeneditor
