Marke Freileitung
In der Marke “Freileitung” definieren Sie die verwendete Mastart und die verwendete Seilkonfiguration.
Wenn Sie Startstation und/oder Endstation setzen, gelten die Eigenschaften nur im definierten Bereich, damit können Sie z.B. Bereiche festlegen, wo keine Maste modelliert werden dürfen.
Sind keine Stationen gesetzt, gilt die Marke entlang der gesamten Konstruktionslinie.
Sollten Sie eine zusätzliche Mastart beziehungsweise weitere Seilkonfigurationen benötigen, wenden Sie sich bitte an den Support.

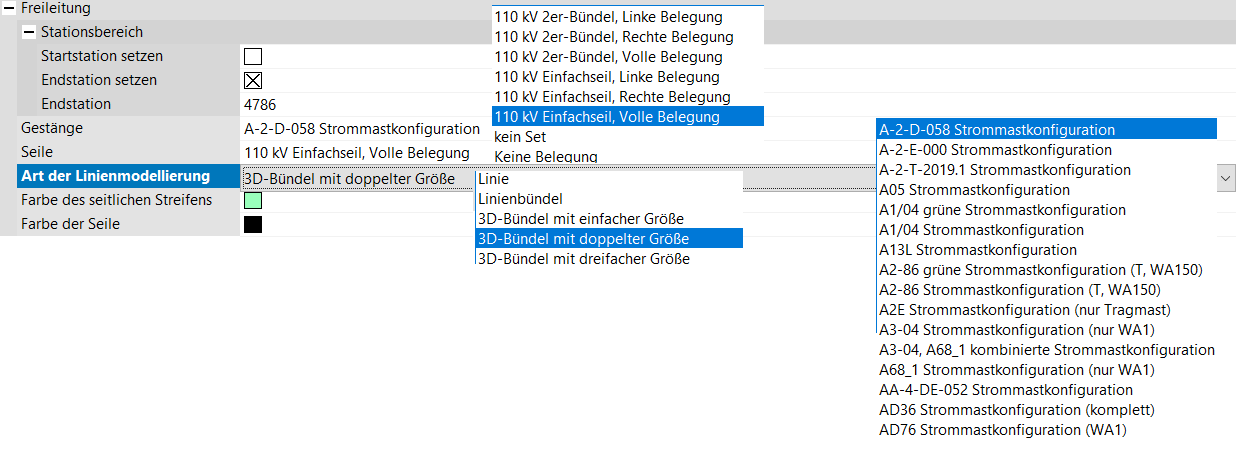

Option | Bedeutung |
|---|---|
Startstation setzen | Beim Aktivieren wird eine Startstation gesetzt. |
Endstation setzen | Beim Aktivieren wird eine Endstation gesetzt. |
Gestänge | Auswahl des Gestängetyps. |
Seile | Auswahl der Seilkonstruktionen. |
Art der Linienmodellierung | Auswahl der Art der Linienmodellierung. Achtung: Wenn in der Marke bei “Art der Linienmodellierung” "Linie" eingestellt ist, wird keine 3D-Geometrie erzeugt. Damit werden die Linien (z.B. Seile) auch nicht nach IFC (3D-Geometrie) ausgegeben. |
Farbe des seitlichen Streifens | Angabe der Farbe des Streifens der ausgeschwungenen Seile. |
Farbe der Seile | Angabe der Farbe der Seile selbst. |
