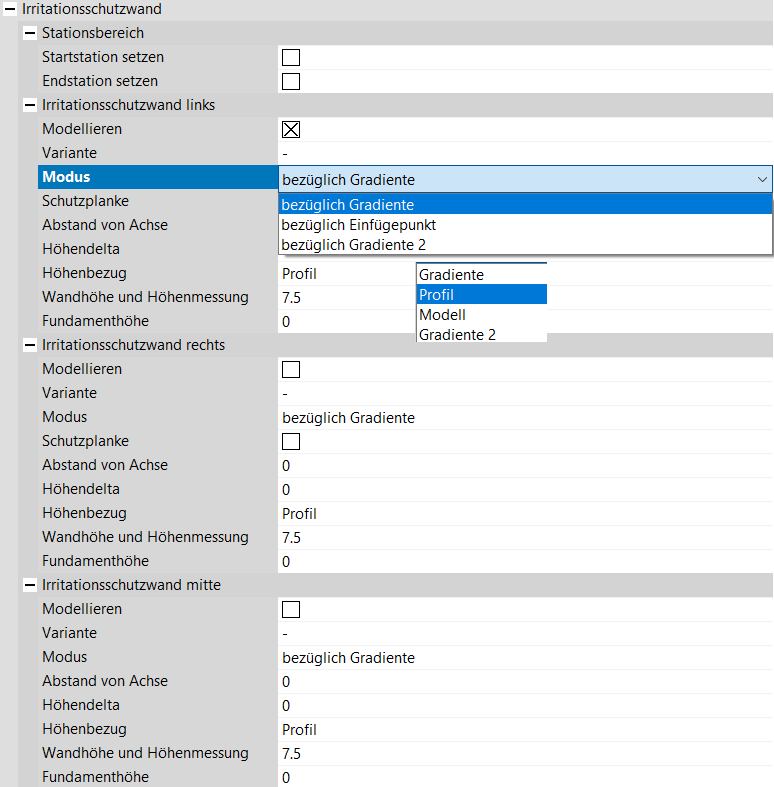

Marke Irritationsschutzwand

Startstation setzen

Definiert die Startstation.

Endstation setzen

Definiert die Endstation.

Irritationsschutzwand links/rechts/Mitte

Definiert den Aufbau einzelner Irritationsschutzwände.

Modellieren

Falls aktiviert, wird das Fachobjekt modelliert und angezeigt.

Variante

Auswahl einer Variante, falls vorhanden.

Modus

Angabe, ob die Irritationsschutzwand bezüglich “Gradiente 1”, “Gradiente 2” oder “Einfügepunkt” positioniert wird.

Abstand von Achse

Angabe des Abstands von der jeweiligen Achse.

Höhendelta

Höhenbezug

Auswahl des Höhenbezugs zwischen “Gradiente 1”, “Gradiente 2”, “Profil” und “Modell”.

Wandhöhe und Höhenmessung

Standard - 7,5 m. Der Wert kann manuell geändert werden.

Fundamenthöhe

Angabe der Höhe des Fundaments.
