Marke Oberbau Bahn

Diese Marke dient dem Festlegen der Dicken des Oberbaus (zwischen Fahrbahnoberfläche und Planum). Diese Marke wird benötigt, um die Auswertung der Erdvolumen unter anderem in der Kostentabelle durchführen zu können.

Für diejenigen Stationsbereiche, für die keine separaten Festlegungen in einer etwaigen Marke “Oberbau Bahn” getroffen werden, werden die unten aufgeführten Standardwerte verwendet.

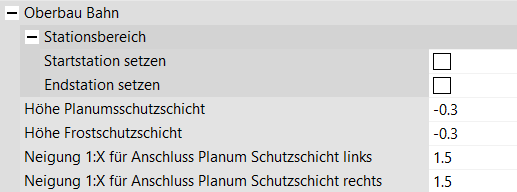

Option

Bedeutung

Höhe Planumsschutzschicht [m]

Höhe der Planumsschutzschicht. Gibt die Höhendifferenz zwischen der Querprofillinie zur Volumenberechnung und der darüberliegenden Schicht (Schotter bzw. Beton bei Fester Fahrbahn) an.

Die Eingabe erfolgt mit negativem Vorzeichen.

Standardwert: -0,3 [m]

Höhe Frostschutzschicht [m]

Höhe der Frostschutzschicht. Gibt die Höhendifferenz zwischen der Querprofillinie zur Volumenberechnung und der darüberliegenden Schicht (Planumsschutzschicht) an.

Die Eingabe erfolgt mit negativem Vorzeichen.

Standardwert: -0,3 [m]

Neigung 1:X für Anschluss Planum Schutzschicht links

Beschreibung folgt.

Standardwert: 1,5

Neigung 1:X für Anschluss Planum Schutzschicht rechts

Beschreibung folgt.

Standardwert: 1,5

Weitere Informationen:

Markeneditor
