Markierung erstellen

Mit dem Fachobjekt “Markierung” wird jeweils ein Markierungsstreifen modelliert.

Voraussetzungen

  1. Ein KorFin®-Projekt liegt geöffnet vor.

  2. Eine Straße liegt vor.

Vorgehen

  • Erstellen Sie über “Infrastruktur > Straße > Markierung neu...” eine neue Markierung, geben Sie dieser einen Namen und bestätigen Sie mit “OK”.

  • Wählen Sie die gewünschte “Farbe” und bestätigen Sie mit “OK”.

  • Weisen Sie die entsprechende Straße als “Trassierungslinie” zu.

  • Geben Sie den gewünschten “Definitionsbereich” und den gewünschten Wert für den Parameter “T” an.

  • Wählen Sie das gewünschte “Höhensystem”.

  • Geben Sie die “Breite”, “Länge Strich” und “Länge Unterbrechung” an.

  • Aktualisieren Sie die Fachobjekte über “Fachobjekte aktualisieren”.

Ab Version 4.7.0:

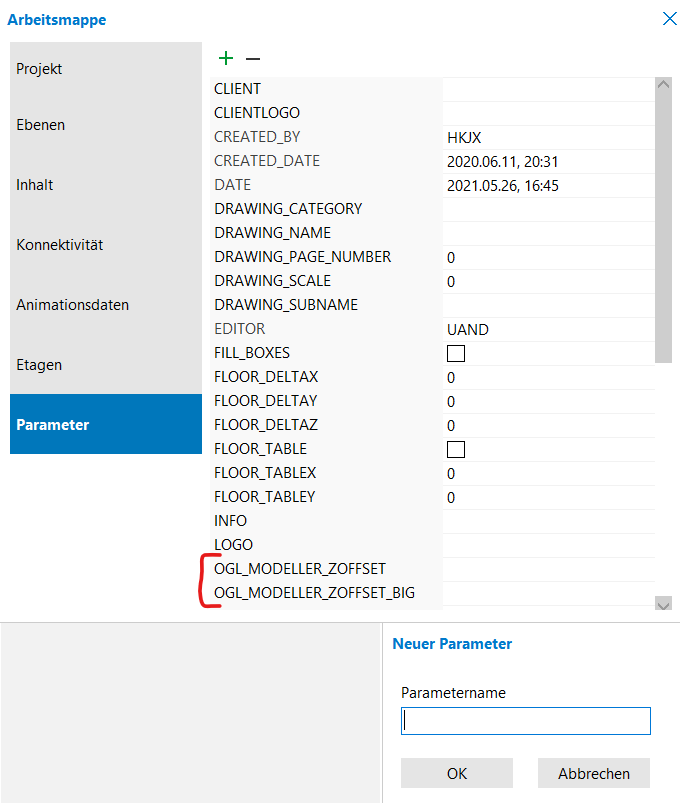

Im Falle von übermäßig schwebenden Markierungen bei Straßen können Sie deren Anzeige in der Arbeitsmappe unter “Parameter” anpassen.

Es können folgende Parameter hinzugefügt werden:

  • OGL_MODELLER_ZOFFSET - für manche Punktobjekte (wie Leuchten)

  • OGL_MODELLER_ZOFFSET_BIG - für Linienobjekte (wie Markierungen).

Zum Übernehmen ins Programm muss KorFin® neu gestartet werden.

Weitere Informationen:

Arbeitsmappe

Parameter

Trassierung Straße erstellen
