Mehrgleisausleger erstellen

Voraussetzungen

  1. Ein KorFin®-Projekt ist geöffnet.

  2. Zwei Gleisachsen sind in KorFin® modelliert.

  3. Die Bauteilbibliothek für Oberleitungsanlagen ist als Ressource im Projekt angemeldet.

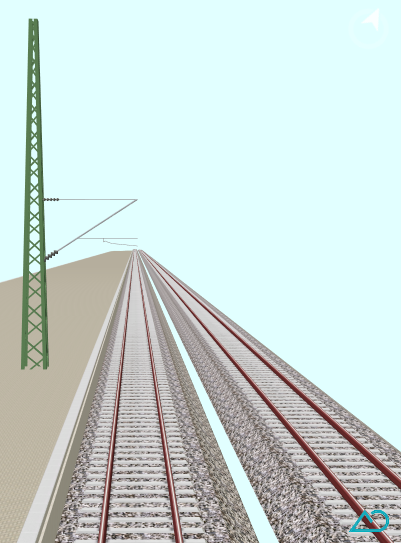

  4. Ein OLA-Mast mit vorhandenem OLA-Ausleger liegt vor.

Vorgehen

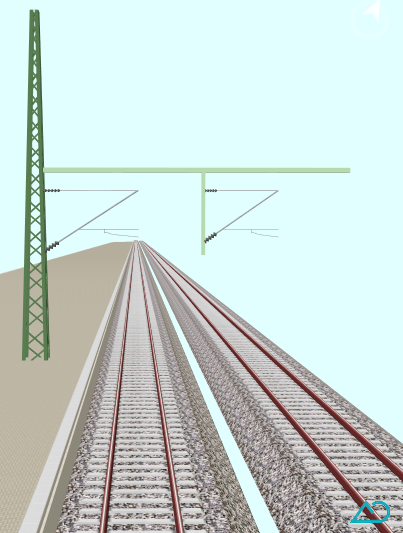

  • Wählen Sie den vorhandenen OLA-Ausleger, klonen Sie ihn und bezeichnen ihn als Mehrgleisausleger.

  • Stellen Sie die zugehörige Trassierungslinie und das benötigte Höhensystem für den Mehrgleisausleger ein.

  • Wählen Sie ein Bauteil für den Mehrgleisausleger aus.

  • Über die Parameter “Höhenverschiebung” und “Abstand MgA-MvK” können Sie die vertikale bzw. horizontale Positionierung des Mehrgleisauslegers steuern.

  • Wählen Sie ein Bauteil für die Hängesäule aus und geben Sie mittels des Parameters “Länge HS” die Länge der Hängesäule an.

  • Stellen Sie für den Parameter “Bezug Abstand A/HS” den Wert “Achse Ausleger ein” und geben Sie anschließend für den Parameter “Abstand A/HS” den gewünschten Abstand zwischen Achse und Hängesäule ein. Über das Vorzeichen können Sie steuern, ob die Hängesäule links oder rechts vom Gleis angeordnet wird. Die Positionierung des Auslegers erfolgt dann automatisch auf Basis der Einstellungen zur Hängesäule.

  • Stellen Sie zuletzt die benötigte Länge des Mehrgleisauslegers ein, nutzen Sie hierzu den Parameter “Länge MgA”.

Weitere Informationen:

Integration von Oberleitungsanlagen
