Modell-Querprofil
Beim Export “Modell-Querprofil” kann ein Objekt ausgewählt werden, welches mit den Querprofilen der eingestellten Linie geschnitten und ausgegeben werden kann.
Folgende Formate werden angeboten:
PRO, D66 (einzeln)
Ab Version 4.8.0: Beim Export des Modell-Querprofils werden nun alle geschnittenen Objekte in die angegebene Datei als Ausgabedatei geschrieben.

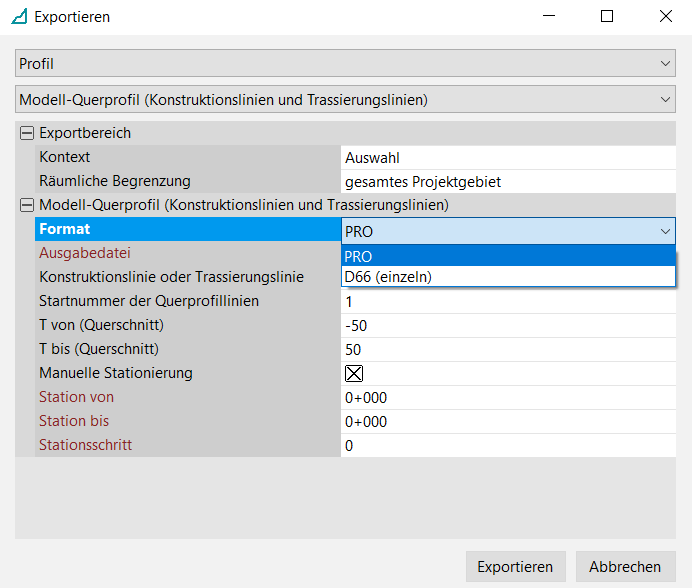

Vor dem Export werden folgende Parameter eingestellt.
Exportbereich | Kontext | Definiert den Bereich, in welchem die Daten der Objekte, welche für den Querprofilschnitt ausgewertet werden sollen, berücksichtigt werden. |
|---|---|---|
Räumliche Begrenzung | Definiert die räumliche Begrenzung dieses Bereichs. | |
Modell-Querprofil (Konstruktionslinien und Trassierungslinien) | Format | Auswahl des Ausgabeformats (PRO, D66 (einzeln)). |
Ausgabedatei | Angabe des Ausgabepfads mit dem Namen der Ausgabedatei. | |
Konstruktionslinie oder Trassierungslinie | Definiert die Linie, entlang deren die Objekte geschnitten werden sollen. | |
Startnummer der Querprofillinien | Angabe, ab welcher Zahl die Querprofillinien nummeriert werden sollen. | |
T von (Querschnitt) | Abstand, ab dem geschnitten werden soll. | |
T bis (Querschnitt) | Abstand, bis zu dem geschnitten werden soll. | |
Manuelle Stationierung | Wenn deaktiviert, wird die Stationierung der Konstruktionslinie/Trassierungslinie verwendet. Wenn aktiviert, kann eine eigene Stationierung von wo bis wo und in welcher Schrittweite ausgegeben werden soll. | |
Station von Station bis Stationsschritt |
Beispiel Version 4.8.0
