Modellierung von Brücken für den TCL-Export
Ab Version 4.8.0 verfügbar.
Voraussetzungen
Eine Konstruktionslinie im KorFin®-Projekt ist erstellt.
Der Markeneditor ist geöffnet.
Vorgehen
Wählen Sie im Markeneditor die Marke “Bauwerkszwang” aus und definieren Sie eine Brücke als Bauwerk.
Stellen Sie die Parameter der Brücke ein.
Beachten Sie dabei folgende Hinweise:
Bestätigen Sie die Angaben über den Button “Fachobjekte aktualisieren!”. Die Brücke mit dazugehörigen impliziten Objekten wird erstellt.
Erstellen Sie aus der normalen Konstruktionslinie eine BIM-Konstruktionslinie. Dazu klicken Sie im Kontextmenü auf “Konstruktionslinie BIM erstellen!”.
Ziehen Sie den Ordner mit den Brückenelementen aus der normalen Konstruktionslinie in die BIM-Konstruktionslinie raus.
Beachten Sie dabei das Vorgehen bei impliziten Objekten in KorFin® (siehe unter Implizite Fachobjekte in KorFin®).
Die Brückenelemente werden zu Fachobjekten umgewandelt und können einzeln angeklickt und bearbeitet werden.

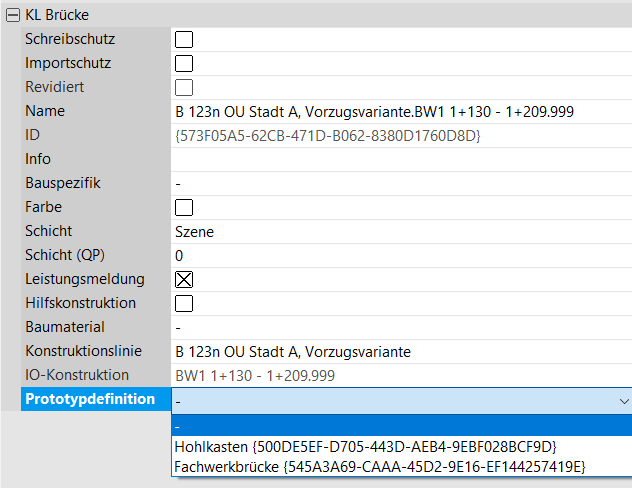

Markieren Sie das Element “KL Brücke”. Im rechten Eigenschaftsbereich erscheinen Parameter zum Einstellen.

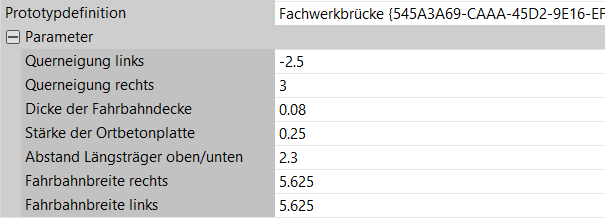

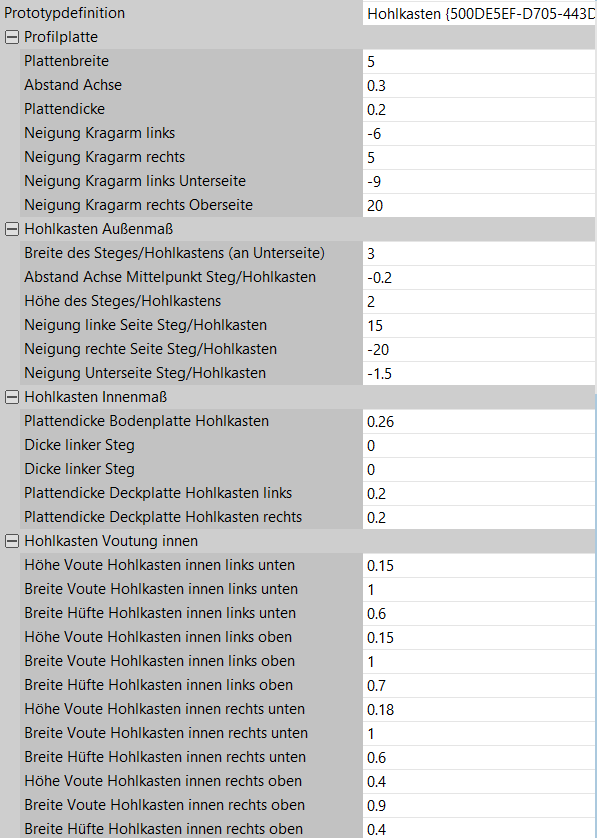

Unter “Prototypdefinition” können Sie eines der verfügbaren Brückentypen einstellen. Diese werden automatisch mitgeliefert. Je nach Einstellung werden weitere Parameter aufgeklappt.
Stellen Sie benötigte Parameter ein und bestätigen Sie die Angaben über den Button “Fachobjekte aktualisieren!”

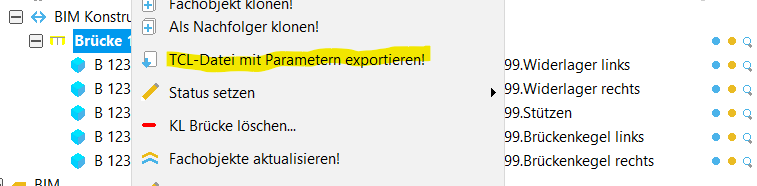

Markieren Sie Ihr Brückenobjekt im Projektbaum und wählen Sie im Kontextmenü die Option “TCL-Datei mit Parametern exportieren” aus. Die Datei wird exportiert und die Brücke kann extern weiterbearbeitet werden.
