Multiobjekte erstellen
Multiobjekte sind Fachobjekte, welche sich im Streckenverlauf einer Trassierungslinie in definierten Abständen (Angabe der Schrittweite) wiederholen. Dabei handelt es sich z. B. um Elemente zur Beleuchtung des Verkehrswegs. Durch die Wahl von Bauteilen werden Multiobjekte modelliert.
Voraussetzung
Ein KorFin®-Projekt liegt geöffnet vor.
Eine Konstruktionslinie ist vorhanden und wird im Projektbaum angezeigt.
Vorgehen
Markieren Sie im Projektbaum das entsprechende Fachobjekt, zu welchem ein Multiobjekt erstellt werden soll.

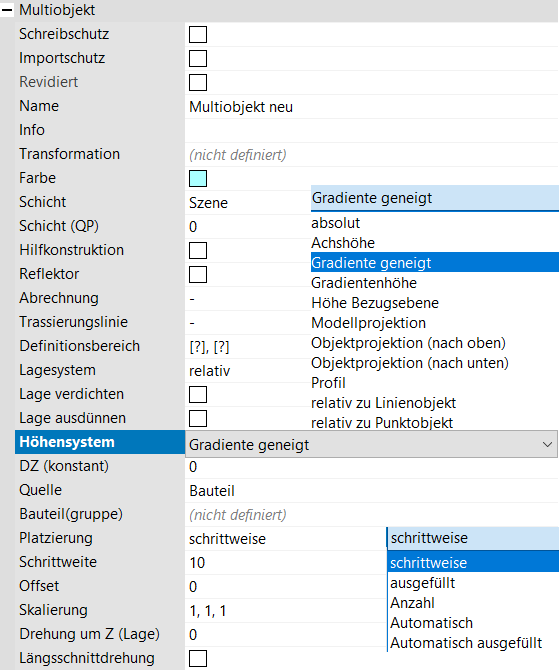

Wählen Sie über “Modellierung > Linie > Multiobjekt neu…”. Vergeben Sie einen Namen. Im rechten Eigenschaftsbereich erscheint ein separates Fenster zum Einstellen weiterer Parameter.
Verknüpfen Sie das neue Fachobjekt mit der zugehörigen “Trassierungslinie” (Konstruktionslinie).
Definieren Sie einen gültigen “Bereich”.
Bestimmen Sie das “Höhensystem”.
Wählen Sie die benötigte Art der “Platzierung” aus.
Bei der Angabe “schrittweise” legen Sie zusätzlich die “Schrittweite” fest.
Bei der Angabe “Anzahl” legen Sie zusätzlich die Anzahl der Wiederholungen des Multiobjekts fest.
Bei der Angabe “ausgefüllt” legen Sie zusätzlich die Länge des Multiobjekts fest. Die Multiobjekte werden ohne Abstände aneinander gereiht mit der festgelegten Länge platziert.
Bei Bedarf definieren Sie “Offset” (Verschiebung am Anfang der Strecke) und “Skalierung” des Multiobjekts.
Bei Aktivierung der “Längsschnittdrehung” wird das erzeugte Multiobjekt im Längsschnitt an die vorhandene Längsneigung des Verkehrswegs angepasst.
Die Längsschnittdrehung wird zum Beispiel beim Absetzen von Fahrzeugen angewendet.
