Neigungsfläche hinzufügen

Voraussetzungen

  1. Der Bedienmodus “Modellieren” ist aktiviert.

Vorgehen

  • Klicken Sie auf den Button “Neigungsfläche hinzufügen” und anschließend an eine Stelle in Ihrem Modell im Ansichtsfenster.

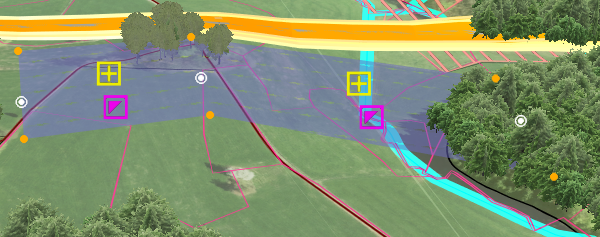

  • In der Hauptansicht erscheint ein Viereck mit vier Hauptanfassern, vier zusätzlichen Punkten auf jeder Seite, einem rosafarbenen Symbol für Neigungsflächen sowie einem gelben Kästchen mit dem Plussymbol.

  • Diese können Sie zusätzlich verwenden, um Ihre Neigungsfläche exakt zu formen.

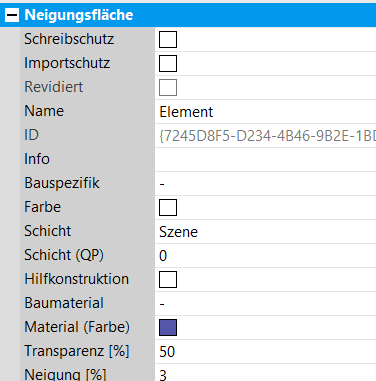

  • Im rechten Eigenschaftsbereich erscheinen Parameter zum Einstellen.

  • Vergeben Sie einen Namen.

  • Klicken Sie auf das Symbol für Neigungsflächen, gelangen Sie in die Eigenschaften der betreffenden Fläche. Die Konstruktionspunkte einer Neigungsfläche werden mit den weißen Kreisanfassern in der Lage verschoben.

  • Die Breite der Neigungsfläche wird mit dem jeweiligen gelben Anfasser auf beiden Seiten eines Konstruktionspunkts definiert.

  • Mit dem Plussymbol in der Projektansicht wird ein neuer Konstruktionspunkt zu der Neigungsfläche hinzugefügt.

  • Die in den Eigenschaften definierte Neigung wird auf einen Bereich der Neigungsfläche mit dem Neigungssymbol (“Dreieck”) übertragen. Dazu wird dieses Symbol in der Projektansicht aktiviert und mit einem zweiten Klick die Neigung übertragen. Die Neigung wird jeweils nur auf dem folgenden Konstruktionspunkt übertragen. Die restlichen Neigungen der Neigungsfläche bleiben bestehen.

  • Ein ausgewählter Konstruktionspunkt wird mit dem Minussymbol aus der Neigungsfläche entfernt.

  • Jeder Konstruktionspunkt kann direkt parametrisiert werden.

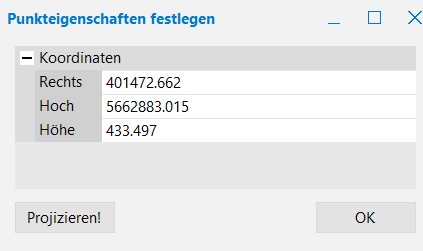

  • Dazu markieren Sie einen Punkt (rot) und klicken in der Leiste oben den Button “Konstruktionspunkt direkt parametrisieren…” an. Es erscheint ein separates Fenster zum Festlegen der korrekten Punkteigenschaften.

  • Wenn Sie auf “Projizieren!” klicken, passen sich die Eckpunkte an das Gelände an.

  • Klicken Sie auf das gelbe Kästchen, wird Ihre Fläche fortgesetzt und Sie können für den weiteren Abschnitt eine abweichende Neigung angeben.

Beachten Sie, dass die Minusangabe für abfallende Neigung steht. Die Pfeilrichtung unterstützt dabei diese Angabe.

  • Stellen Sie weitere Parameter und Eigenschaften der neuen Fläche im Eigenschaftsbereich ein.
