Nutzung von virtuellen Aufschlüssen im Baugrundschichtenmodell
Eine weitere Möglichkeit, das Baugrundschichtenmodell zu bearbeiten, ist das Einfügen virtueller Aufschlüsse.
Dazu aktivieren Sie den Modus “Modellieren” und wählen Sie die Option “Virtuellen Aufschluss hinzufügen” aus.
Klicken Sie an einer Stelle im Baugrundschichtenmodell, wo der Aufschluss positioniert werden soll, und vergeben Sie einen Namen.
Über seine Einstellungen können Sie hier nachlesen Fachobjekte im Bereich Baugrund | Bohrung.
Um den Aufschluss im Baugrundschichtenmodell verwenden zu können, müssen Sie ihn mit der gedrückten ALT-Taste in das Modell hineinziehen. Dazu klicken Sie das gewünschte Baugrundschichtenmodell an.
Ziehen Sie den neu angelegten virtuellen Aufschluss in die Sammelbox des Baugrundschichtenmodells zum Verknüpfen.
Anschließend wählen Sie im Kontextmenü des Baugrundschichtenmodells die Option “Baugrundschichtenmodell generieren!” aus, damit es nach vorgenommenen Änderungen aktualisiert werden kann.
Nun müssen die Baugrundbereiche des virtuellen Aufschlusses parametrisiert werden. Dazu markieren Sie das betreffende Baugrundschichtenmodell und wählen Sie über das Kontextmenü die Option “Baugrundschichtenmodell parametrisieren…” aus.

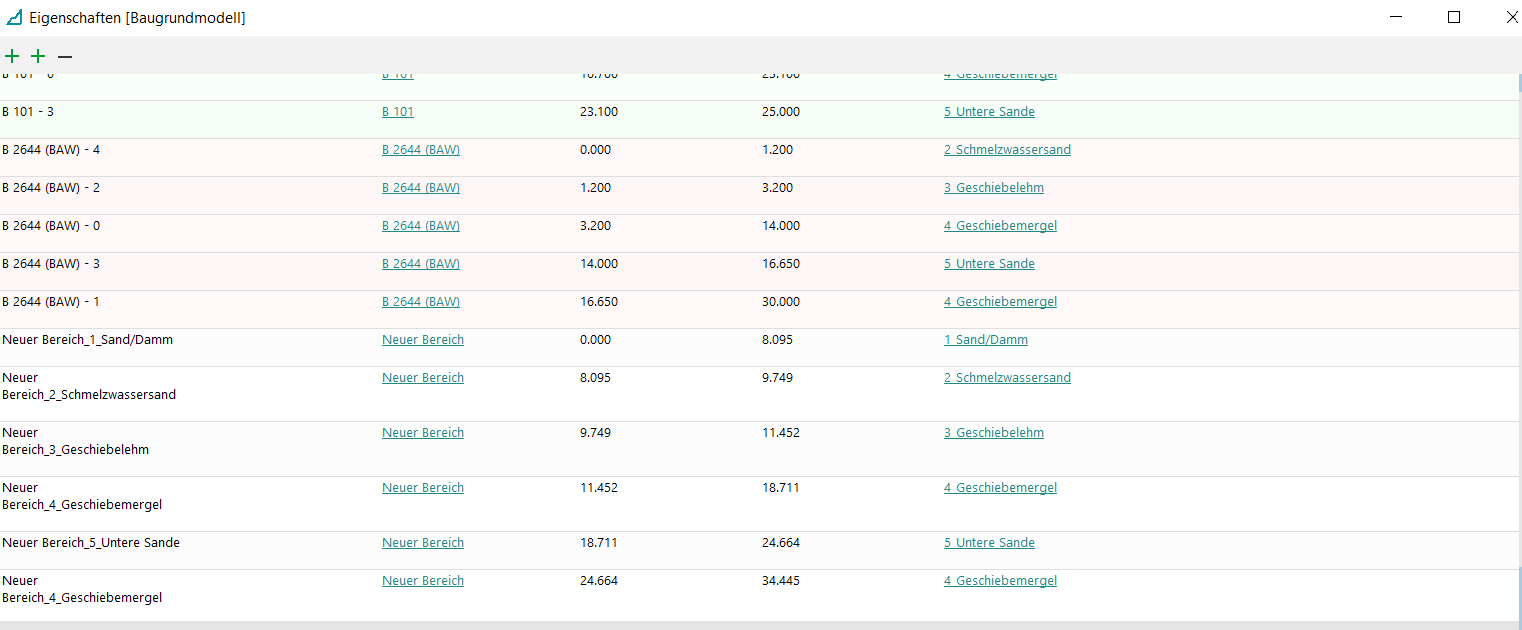

Ganz unten in der Tabelle der Eigenschaften des Baugrundschichtenmodells wird der neue Aufschluss angelegt und anhand seiner Position bezüglich bekannter Schichten und Tiefen von/bis sowie Baugrundtyp ausgewertet.
Einzelne Werte können bei Bedarf in den jeweiligen Zeilen angepasst werden.
Der Einflussradius für die virtuellen Aufschlüsse wird gesondert behandelt.
In den Parametern des Baugrundschichtenmodells (“Initialer Einflussradius (virtueller Aufschluss)”) ist dieser standardmäßig auf 1 gesetzt, um nur lokale Veränderungen des Baugrundschichtenmodells herbeizuführen.
Zudem können über die Plus- und Minussymbole über der Tabelle der Baugrundbereiche neue Bereiche eingefügt oder entfernt werden.
Nach dem beschriebenen Prinzip können mehrere Baugrundschichtenmodelle (z.B. Homogenbereichsschichtenmodell) bearbeitet werden.
