Oberfläche im Bereich Bauteilbibliotheken

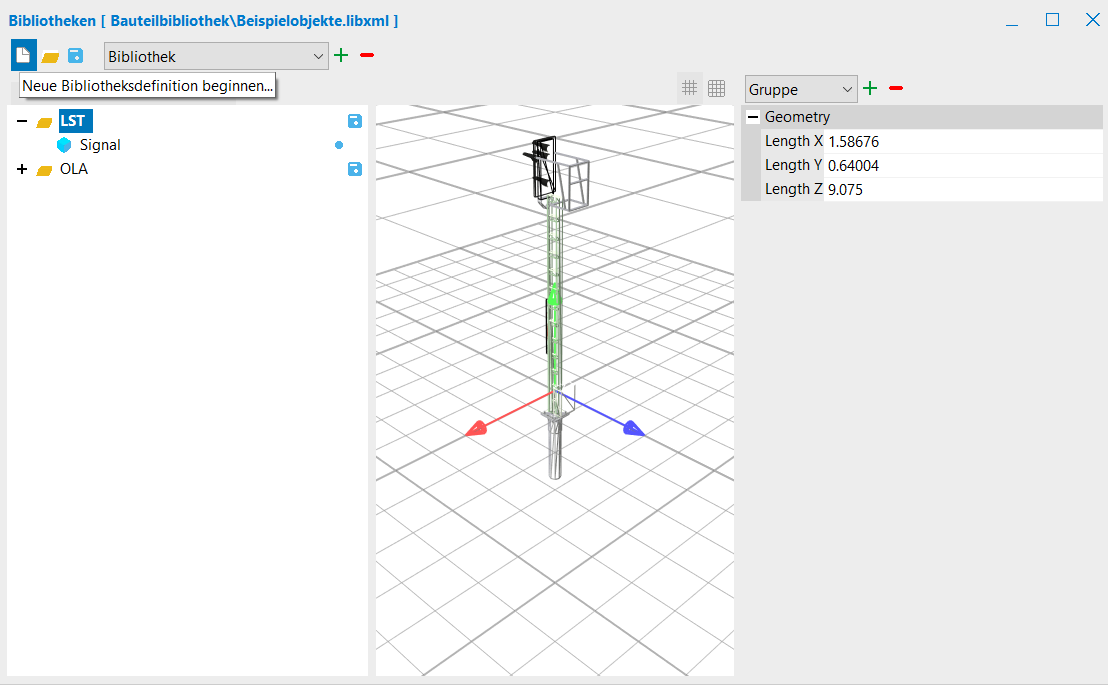

Das Modul Bauteilbibliotheken ist in drei Teile geteilt.

  • Der linke Bereich enthält die Bibliotheksdefinition.

  • In der Mitte befindet sich eine Voransicht des ausgewählten Bauteils.

  • Im rechten Bereich befinden sich die bauteilspezifischen Attribute.

Symbole:

Symbol

Funktion

Aktion

Neue Bibliotheksdefinition beginnen...

Startet eine neue Definition einer Bibliothek.

Bibliotheksdefinition laden...

Lädt gespeicherte Bibliotheken.

Bibliotheksdefinition speichern...

Speichert die Bibliotheken im Format *.libxml.

Hinzufügen...

Fügt ein neues Objekt des eingestellten Typs hinzu.

Löschen...

Löscht das ausgewählte Objekt aus dem Projekt.

Bibliothek oder Bauteil suchen

Sucht Bauteilbibliotheken oder Bauteile.

Als Drahtgitter darstellen

Aktiviert/deaktiviert das Drahtgitter.

Gitterstruktur darstellen

Aktiviert/deaktiviert die Gitterstruktur.

Attributgruppe oder Attribut hinzufügen...

Fügt Attribut oder Attributgruppe hinzu.

Attributgruppe oder Attribut löschen...

Löscht Attribut oder Attributgruppe.

Bibliothek erzeugen...

Erzeugt eine Ressourcendatei (*.res) für die ausgewählte Bauteilbibliothek. Diese Datei muss zum anschließenden Nutzen im Programm in der Arbeitsmappe als Ressource angemeldet werden.

Kontextmenü für Bauteilbibliothek:

Kontextmenü

Aktion

RSB importieren...

Importiert RSB.

Neuer Ordner...

Erstellt einen neuen Ordner innerhalb des aktuell gewählten Ordners.

Sortieren!

Sortiert Ordner.

Attribute leeren...

Löscht alle Attribute und Attributgruppen aller Bauteile der ausgewählten Bauteilbibliothek.

Attribute erstellen

Erstellt Attribute.

Erzeugen...

Erzeugt die ausgewählte Bauteilbibliothek.

Exportieren…

Exportiert die ausgewählten Bauteile im IFC-Format.

Löschen...

Löscht die ausgewählten Bauteile oder Bauteilgruppen.

Abbrechen

Schließt das Kontextmenü.

Kontextmenü für Attributgruppe:

Kontextmenü

Aktion

Ganzzahl hinzufügen…

Fügt eine Ganzzahl hinzu.

Zahl hinzufügen…

Fügt eine Zahl hinzu.

Bool hinzufügen…

Fügt einen Bool hinzu.

Text hinzufügen…

Fügt einen Text hinzu.

Attributgruppe hinzufügen…

Fügt eine Attributgruppe hinzu.

Attributgruppe aktivieren/deaktivieren

Aktiviert/ deaktiviert eine Attributgruppe.

Löschen…

Löscht die ausgewählte Attributgruppe.

Abbrechen

Schließt das Kontextmenü.

Der Editor für die Bauteilattribute unterstützt Multiedit: Dadurch werden alle Eingaben und Aktionen (neues Attribut, Attribut löschen) auf alle ausgewählten Bauteile übertragen.
