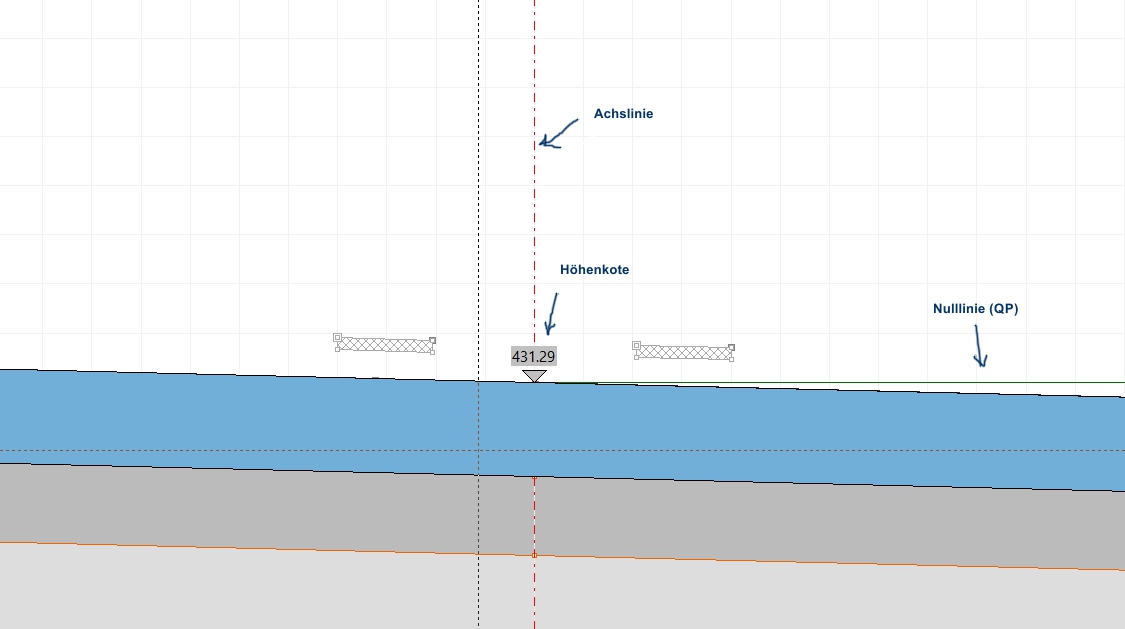

Oberfläche im Bereich Querprofil
Folgende Aktionen stehen zur Verfügung:
Symbol | Funktion | Aktion |
 | Zur ersten Profilstation (0 + 000) gehen | Wählt die erste Profilstation aus. |
 | Zur vorhergehenden Profilstation gehen | Wählt die vorherige Profilstation aus. |
 | Zur vorhergehenden Profilstation mit Planungsproblem gehen | Geht zum vorherigen Planungsproblem. |
 | Zur nächsten Profilstation mit Planungsproblem gehen | Geht zum nächsten Planungsproblem. |
 | Zur nächsten Profilstation gehen | Wählt die nächste Profilstation aus. |
 | Zur letzten Profilstation gehen | Wählt die letzte Profilstation aus. |
 | Darstellungseigenschaften... | Stellt die Eigenschaften der Darstellung von Querprofillinien ein. Ab Version 4.7.0 werden diese Eigenschaften im rechten Fensterbereich angezeigt und können dort angepasst werden. |
 | Volumensumme nullen | Setzt die Summation Flächen- und Volumenbilanz auf Null zurück. |
 | Umhüllende der Durchstöße aller Sichtkegel im Querprofil berechnen | Berechnet die Sichtweitenfelder (dynamisch). |
 | Beschriftungen anzeigen/verbergen | Blendet die Beschriftung der Linien und Flächen in der Ansicht ein beziehungsweise aus. |
| Punktnamen anzeigen/verbergen | Blendet die Beschriftung der Punktnamen in der Ansicht ein beziehungsweise aus. |
 | Automatischer Vor-/Rücklauf der Querprofile | Aktiviert den automatischen Vor- beziehungsweise Rücklauf in den Querprofilstationen. Die Richtung wird aus der letzten manuellen Aktion entnommen (vorheriges beziehungsweise nächstes Querprofil). |
 | Im Querprofil messen (M) | Im aktiven Messmodus wählen Sie mit einem Klick mit der linken Maustaste die Position des Mauszeigers als Startpunkt der zu messenden Strecken. Der Winkel und die Länge zum Mauszeiger werden von diesem Referenzpunkt aus in der Statuszeile ausgegeben. Querprofilpunkte werden gefangen, wenn der Mauszeiger in der Nähe vorhandener Punkte ist. Zum Abbruch der Messung nutzen Sie auf die rechte Maustaste (und ab Version 4.8.0 zusätzlich die ESC-Taste). |
 | Querprofilansicht mit der Konstruktionslinie verknüpfen oder Verknüpfung lösen Bis Version 4.7.0 | Verknüpft die Querprofilansicht mit der Konstruktionslinie oder löst die Verknüpfung. |
 | Modi auswählen… Ab Version 4.8.0 | Hiermit können ein oder mehrere (bzw. alle/keine) Anzeigeelemente zusätzlich eingestellt werden. Zur Auswahl stehen:
 |
Im linken Bereich werden
die Eigenschaften des aktuellen Querschnitts,
die Flächenangaben des aktuellen Querprofils im Querschnitt,
die Volumen der Volumenkörper bzgl. des aktuellen Achselements,
die komplett ausgewertete Konstruktionslinie
angezeigt.
