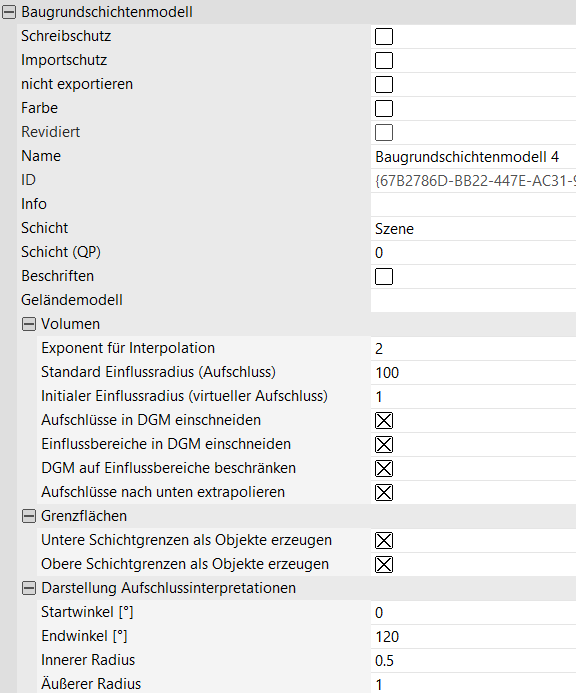

Parameter des Baugrundschichtenmodells

Parameter des Baugrundschichtenmodells

Fachobjekt

Beschreibung der Eigenschaften


Das Baugrundschichtenmodell dient als Generator für Baugrundschichten, die gebildet werden, und nutzt dabei die Interpretation an Aufschlüssen zum Visualisieren. Die einzelnen Schichten des Baugrundschichtenmodells werden dabei als eigene Fachobjekte (Parameter des Baugrundschichtenmodells | Baugrundschicht) dargestellt und können einzeln angeklickt und bearbeitet werden.

Basis-Eigenschaften

Schreibschutz

Schützt das Fachobjekt vor Veränderungen.

Importschutz

Schützt das Fachobjekt vor dem Überschreiben.

nicht exportieren

Ab Version 4.8.0

Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.

Revidiert

Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.

Name

Gibt den Namen des Fachobjekts an.

ID

Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte).

Sie darf nicht verändert werden.

Info

Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.

Farbe

Wählt eine Farbe für den IFC-Export aus.

Schicht

Wählt eine Schicht aus, in welcher das neue Objekt im Gesamtmodell dargestellt werden soll. Zur Auswahl stehen “Modell”, “Konstruktionslinien”, “Szene”, “über Szene”.

Details unter Darstellungsreihenfolge in KorFin®.

Schicht (QP)

Wählt eine Schicht aus, in welcher das neue Objekt im Querprofil dargestellt werden soll. Zur Auswahl stehen “unten”, “0”, “oben”.

Leistungsmeldung

Ab Version 4.8.0

Wenn aktiviert, enthalten die Objekte die Zusatzinformation, ob sie gemeldet werden sollen oder nicht. Diese Information wird nach dem Upload in die Datenbank von der KorFin® mobile App verwendet. Nur aktivierte Objekte stehen in der KorFin® mobile App zur Leistungsmeldung zur Verfügung.

Geländemodell

Verknüpft ein zugehöriges Geländemodell aus der Liste der verfügbaren Modelle.

Dieses Geländemodell wird zum Generieren des Baugrundschichtenmodells als oberste Schichtbegrenzung verwendet.

Volumen

In diesem Reiter werden Einstellungen für Volumenkörper des Baugrundschichtenmodells vorgenommen.

Exponent für Interpolation

Bestimmt, wie stark sich der Einfluss eines Aufschlusses auf entferntere Bereiche auswirkt.

Standard Einflussradius (Aufschluss)

Standardwert für Bestandsaufschlüsse.

Dieser Wert wird verwendet, falls keine spezifischen Einstellungen am Einflussradius in der Parametrisierungstabelle der einzelnen Schichtinterpretationen vorgenommen wurden (siehe Parameter des Baugrundschichtenmodells | Zusätzliche-Parametrisierung-des-Baugrundschichtenmodells). Anderenfalls gelten an den betreffenden Stellen spezifische Werte.

Initialer Einflussradius (virtueller Aufschluss)

Standardwert für virtuelle Aufschlüsse.

Dieser Wert wird verwendet, falls keine spezifischen Einstellungen am Einflussradius in der Parametrisierungstabelle der einzelnen Schichtinterpretationen vorgenommen wurden (siehe Parameter des Baugrundschichtenmodells | Zusätzliche-Parametrisierung-des-Baugrundschichtenmodells). Anderenfalls gelten an den betreffenden Stellen spezifische Werte.

Aufschlüsse in DGM einschneiden

Die Aufschlüsse können in das DGM eingeschnitten werden. Das heißt, das DGM wird überall dort, wo Aufschlüsse positioniert sind, mit zusätzlichen Punkten angereichert und übernimmt deren Höhenwerte zum Generieren und Auswerten des Baugrundschichtenmodells.

Einflussbereiche in DGM einschneiden

Falls aktiviert, werden die Punkte der Einflussbereiche der einzelnen Schichten bzw. Aufschlüsse zusätzlich ins DGM aufgenommen.

Wenn der Parameter deaktiviert ist, werden die Einflussbereiche (Einflussradien und Einflussflächen) nicht mehr in das DGM eingefügt.

DGM auf Einflussbereiche beschränken

Schneidet das DGM auf die Gesamtfläche der Einflussbereiche zu. Damit werden auslaufende Schichten am Rand am Einflussbereich abgeschnitten (Option aktiviert). Das Baugrundschichtenmodell wird in diesem Fall nur bis zum Rand des beschnittenen DGMs gerechnet.

Ansonsten laufen sie auf dem nächsten DGM-Punkt aus (Option deaktiviert).

Aufschlüsse nach unten extrapolieren

Aktuell noch nicht verfügbar.

Grenzflächen

Grenzfläche ist die gemeinsame Fläche von zwei benachbarten (übereinander liegenden) Baugrundschichten.

In diesem Reiter können anhand von Schichtgrenzen zusätzliche Fachobjekte erstellt werden.

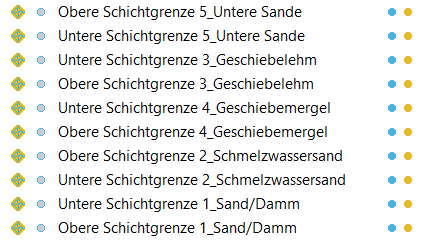

Untere Schichtgrenzen als Objekte erzeugen

Falls aktiviert, werden im Baugrundschichtenmodell zusätzlich für alle Schichten deren untere Schichtgrenzen als Objekte erzeugt.

Obere Schichtgrenzen als Objekte erzeugen

Falls aktiviert, werden im Baugrundschichtenmodell zusätzlich für alle Schichten deren obere Schichtgrenzen als Objekte erzeugt.

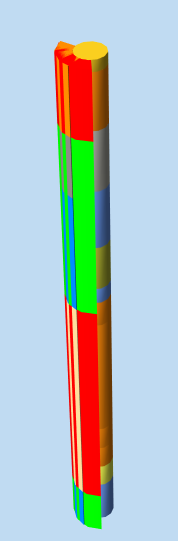

Darstellung Aufschlussinterpretationen


In diesem Reiter wird die visuelle Darstellung der Aufschlussinterpretationen an einem Bohrstäbchen eingestellt.

Startwinkel [°]

Hiermit können Sie einstellen, wie weit das Modell um den Aufschluss herum sichtbar werden soll.

Endwinkel [°]

Innerer Radius

Hiermit können Sie einstellen, wie weit die Darstellung vom Aufschluss weg sein und wie weit nach außen dargestellt werden soll.

Äußerer Radius

Fachobjekt

Beschreibung der Eigenschaften

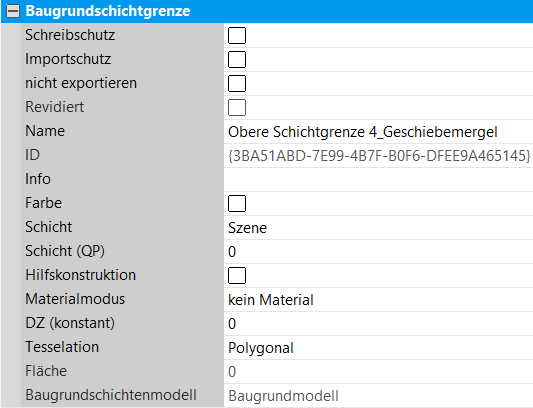

Grenzfläche

Basis-Eigenschaften

Schreibschutz

Schützt das Fachobjekt vor Veränderungen.

Importschutz

Schützt das Fachobjekt vor dem Überschreiben.

nicht exportieren

Ab Version 4.8.0

Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.

Revidiert

Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.

Name

Gibt den Namen des Fachobjekts an.

ID

Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte).

Sie darf nicht verändert werden.

Info

Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.

Farbe

Wählt eine Farbe für den IFC-Export aus.

Schicht

Wählt eine Schicht aus, in welcher das neue Objekt im Gesamtmodell dargestellt werden soll. Zur Auswahl stehen “Modell”, “Konstruktionslinien”, “Szene”, “über Szene”.

Details unter Darstellungsreihenfolge in KorFin®.

Schicht (QP)

Wählt eine Schicht aus, in welcher das neue Objekt im Querprofil dargestellt werden soll. Zur Auswahl stehen “unten”, “0”, “oben”.

Leistungsmeldung

Ab Version 4.8.0

Wenn aktiviert, enthalten die Objekte die Zusatzinformation, ob sie gemeldet werden sollen oder nicht. Diese Information wird nach dem Upload in die Datenbank von der KorFin® mobile App verwendet. Nur aktivierte Objekte stehen in der KorFin® mobile App zur Leistungsmeldung zur Verfügung.

DZ (konstant)

Verschiebt das Fachobjekt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben.

Materialsetup

Ab Version 4.8.0 - “Materialmodus”.

Auswahl zwischen “kein Material”, “Material verwenden” und “Stil verwenden”.

Dementsprechend folgen weitere Einstellungen des verwendeten Materials oder Stils.

Material

Material des Objekts. Über ... öffnet sich ein Skripteditor, in welchem eine Materialdefinitionangegeben werden kann.

Stil (optional)

Wählt einen evtl. vorhandenen Darstellungsstil aus.

Tesselation

Auswahl zwischen “Polygonal” und “Delauney”.

Fläche

Noch nicht verfügbar.

Baugrundschichtenmodell

Zeigt die Verknüpfung zum zugehörigen Baugrundschichtenmodell an.

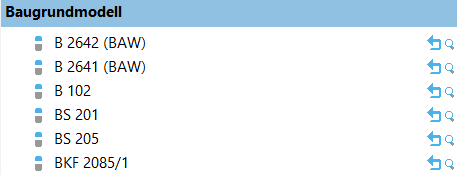

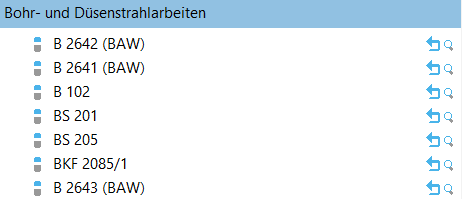

  • In der Sammelbox des Baugrundschichtenmodells werden die angemeldeten Aufschlüsse aufgelistet. Sie bilden separate Sichten auf die Aufschlüsse - die Aufschlusssichten bzw. Aufschlussinterpretationen. Nur die angemeldeten Aufschlusssichten werden bei der Generierung des Modells verwendet.

  • Mit einem Doppelklick auf eine Aufschlusssicht in der Sammelbox erreicht man die einzelnen Bereiche der Aufschlusssicht im jeweiligen Baugrundschichtenmodell.

  • Bei mehreren Baugrundschichtenmodellen in einem Projekt können angemeldete Aufschlüsse in unterschiedlichen Baugrundschichtenmodellen unterschiedlich interpretiert werden.

  • Auf Basis der im Baugrundschichtenmodell angemeldeten Bereiche der Aufschlusssichten werden einzelne Schichten mit entsprechenden Schichtdicken aus den Bereichen der Aufschlusssichten gebildet.

Einzelne Werte können bei Bedarf in den jeweiligen Zeilen angepasst werden. Bei Auswahloptionen kann über … ein zusätzliches Eigenschaftsfenster zur Ansicht der verfügbaren Auswahloptionen geöffnet werden.

Baugrundschichtenmodelle kennen ihre Aufschlusssichten, welche wiederum ihre Aufschlüsse kennen.

Ein Rückverweis von den Aufschlüssen auf ihre Aufschlusssichten ist nicht möglich.


Baugrundschichtenmodell 1 - Beispiel


Baugrundschichtenmodell 2 - Beispiel

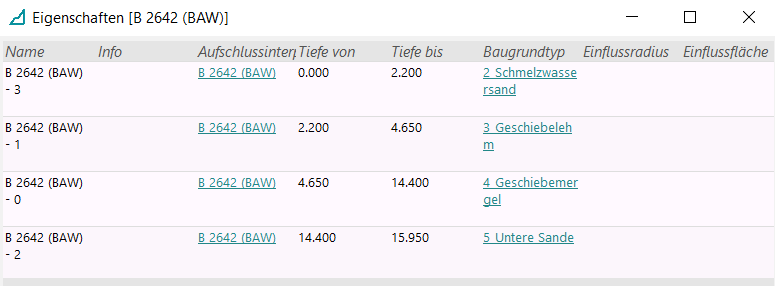

Interpretation Aufschluss B 2642 (BAW) Modell 1 mit 3 Baugrundtypen - Beispiel


Interpretation Aufschluss B 2642 (BAW) Modell 2 mit 4 Baugrundtypen - Beispiel

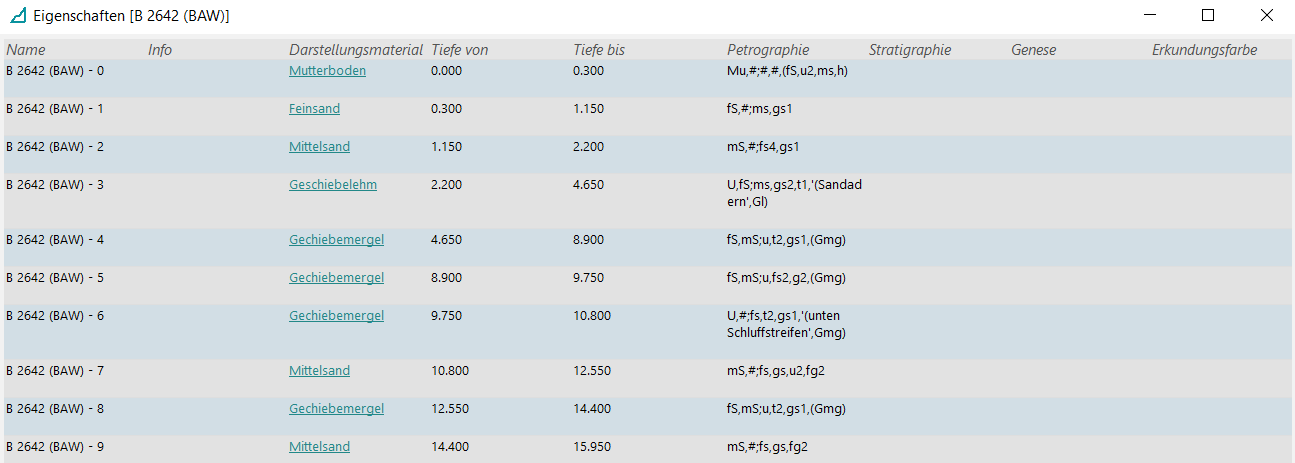

Bestandsaufschluss B 2642 (BAW) mit allen ermittelten Baugrundtypen - Beispiel

Fachobjekt

Beschreibung der Eigenschaften

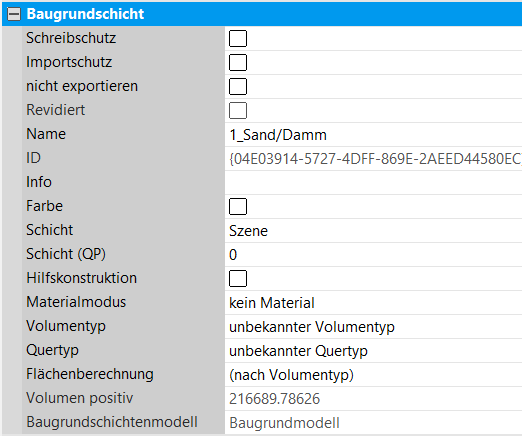

Baugrundschicht


Basis-Eigenschaften

Schreibschutz

Schützt das Fachobjekt vor Veränderungen.

Importschutz

Schützt das Fachobjekt vor dem Überschreiben.

nicht exportieren

Ab Version 4.8.0

Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.

Revidiert

Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.

Name

Gibt den Namen des Fachobjekts an.

ID

Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte).

Sie darf nicht verändert werden.

Info

Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.

Farbe

Wählt eine Farbe für den IFC-Export aus.

Schicht

Wählt eine Schicht aus, in welcher das neue Objekt im Gesamtmodell dargestellt werden soll. Zur Auswahl stehen “Modell”, “Konstruktionslinien”, “Szene”, “über Szene”.

Details unter Darstellungsreihenfolge in KorFin®.

Schicht (QP)

Wählt eine Schicht aus, in welcher das neue Objekt im Querprofil dargestellt werden soll. Zur Auswahl stehen “unten”, “0”, “oben”.

Leistungsmeldung

Ab Version 4.8.0

Wenn aktiviert, enthalten die Objekte die Zusatzinformation, ob sie gemeldet werden sollen oder nicht. Diese Information wird nach dem Upload in die Datenbank von der KorFin® mobile App verwendet. Nur aktivierte Objekte stehen in der KorFin® mobile App zur Leistungsmeldung zur Verfügung.

Materialsetup

Ab Version 4.8.0 - “Materialmodus”.

Auswahl zwischen “kein Material”, “Material verwenden” und “Stil verwenden”.

Dementsprechend folgen weitere Einstellungen des verwendeten Materials oder Stils.

Material

Material des Objekts. Über ... öffnet sich ein Skripteditor, in welchem eine Materialdefinitionangegeben werden kann.

Stil (optional)

Wählt einen evtl. vorhandenen Darstellungsstil aus.

Volumentyp

Wählt den Typ des Volumenkörpers aus der Liste der verfügbaren Varianten aus.

Die Leistungsmeldungsapp filtert u.a. nach diesem Parameter die zu meldenden Objekte, daher ist die genaue Angabe zusammen mit dem Parameter “Segmentierung” wichtig für die korrekte Übertragung der Daten in die Datenbank.

Quertyp

Ab Version 4.8.0

Wählt den Typ des Querprofils aus der Liste der verfügbaren Varianten aus.

Flächenberechnung

Auswahl zwischen “(nach Volumentyp)”, “immer”, “keine”.

Volumen positiv

Gibt den numerischen Volumeninhalt der Baugrundschicht an.

Baugrundschichtenmodell

Zeigt die Verknüpfung zum zugehörigen Baugrundschichtenmodell an.

Zum Erstellen von neuen Schichtinterpretationen an demselben Baugrundschichtenmodell kann es über die Option “Fachobjekt klonen” aus dem Kontextmenü dupliziert werden. Anschließend entsteht ein neues Fachobjekt. Dieses muss als Baugrundschichtenmodell neu generiert werden.

Wichtig ist: Es werden neue Sichten auf die Aufschlüsse erstellt. Diese können anschließend bearbeitet werden.

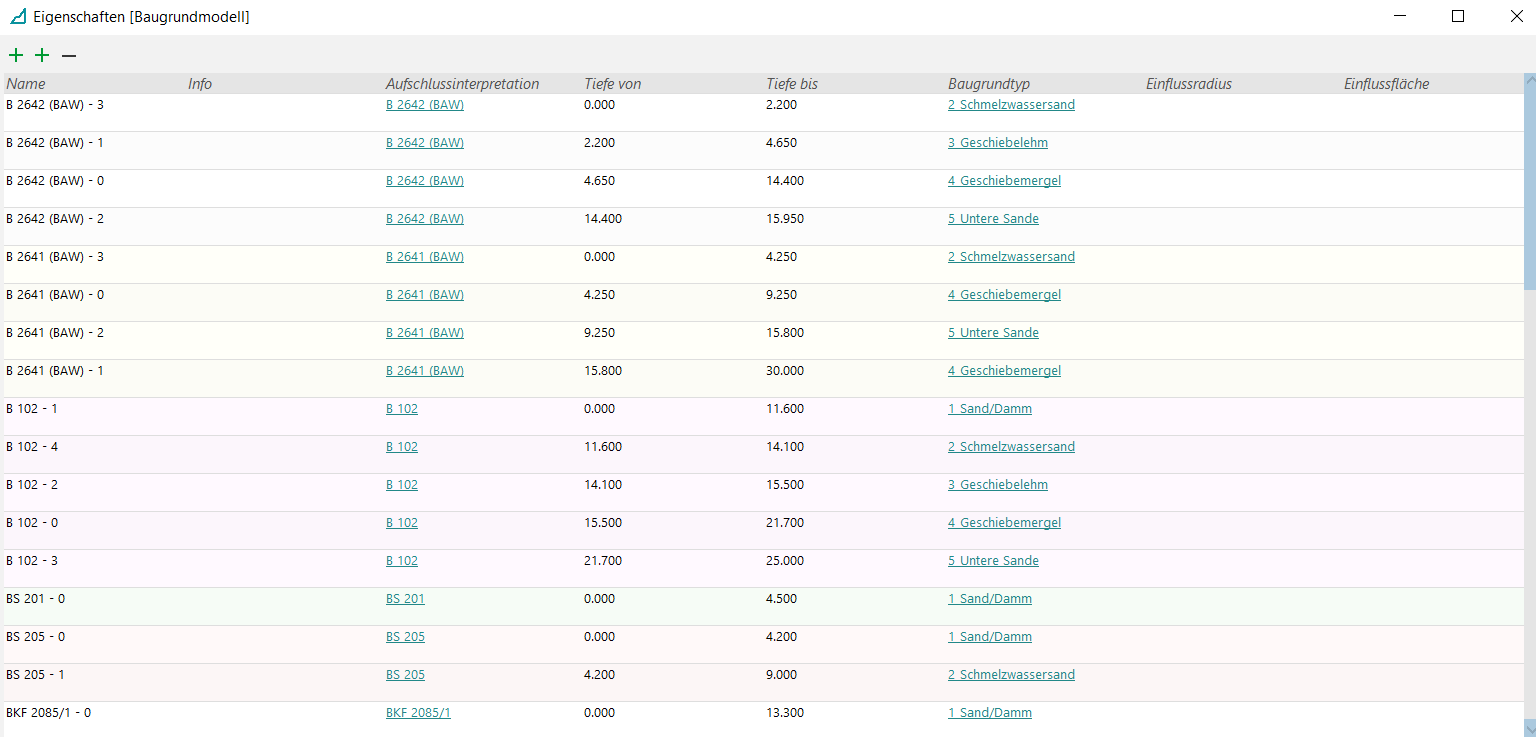

Zusätzliche Parametrisierung des Baugrundschichtenmodells

  • Dazu wählen Sie im Kontextmenü des Baugrundschichtenmodells die Option “Baugrundschichtenmodell parametrisieren…” aus. Es erscheint eine Übersicht der Baugrundschichten bezüglich der Aufschlüsse des jeweiligen Baugrundschichtenmodells. Diese Übersicht ist eine Zusammenfassung aller Aufschlussinterpretationen des betreffenden Baugrundschichtenmodells, die einzeln in der Sammelbox aufgelistet sind.

  • Die Tabelle kann bearbeitet werden, es können neue Schichtinterpretationen hinzugefügt werden.

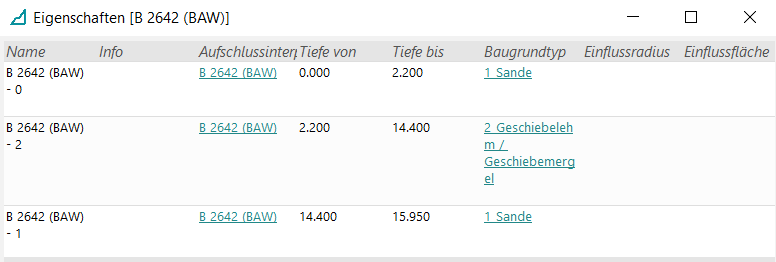

Aufbau der Tabelle:

Name

Name der Baugrundschicht

Aufschlussinterpretation

bezüglich des Aufschlusses

Tiefe von/bis

Angabe der Schichtdicke

Baugrundtyp

Stellt den Baugrundtyp der einzelnen Schichtinterpretation ein.

Einflussradius

Baugrundschichten werden in KorFin® über einen Kreis mit festgelegtem Einflussradius um den entsprechenden Aufschluss herum modelliert.

Standardmäßig ist der Einflussradius in den Parametern des Baugrundschichtenmodells mit 100 m festgelegt.

Einflussfläche

Über die Einflussfläche kann zudem eine in KorFin® importierte oder erstellte Fläche genutzt werden, um einzelne Baugrundschichten auf einen bestimmten Bereich zuzuschneiden (dazu kann z.B. eine Modellfläche angelegt und bei der entsprechenden Baugrundschicht verknüpft werden. Details unter Begrenzung des Baugrundschichtenmodells über Modellfläche).

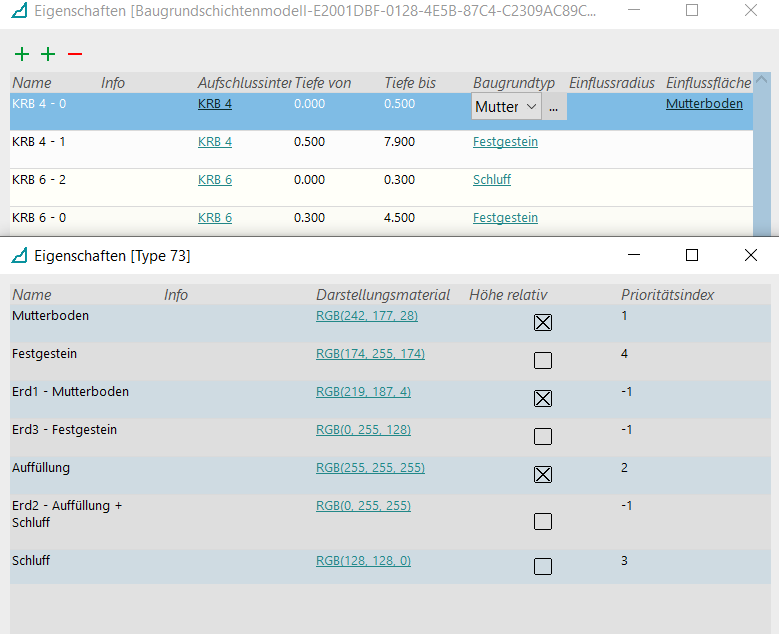

In der Parametrisierung eines Baugrundschichtenmodells können neue Schichten innerhalb der Aufschlussschichten hinzugefügt werden.

  • Dazu muss eine bestehende Schicht ausgewählt und anschließend eines der Plussymbole (für davor oder danach) ausgewählt werden. Die entsprechende Schicht wird eingefügt und kann entsprechend parametrisiert werden.

  • Analog können die Schichten mit Minussymbol gelöscht werden.

  • Über im “Baugrundtyp” der Tabelle mit den Eigenschaften des Baugrundschichtenmodells kommen Sie zu den Eigenschaften der einzelnen Baugrundschichten.

    • Dazu klicken Sie in der Zeile der betreffenden Baugrundschicht auf den in der Spalte “Baugrundtyp” eingestellten Baugrundtyp. Es erscheint eine Auswahlbox.

    • Klicken Sie auf . Es erscheint ein separates Fenster mit den Eigenschaften der markierten Baugrundschicht.


Aufbau der Tabelle:

Name

Name der Baugrundschicht

Darstellungsmaterial

Farbe

Höhe relativ

Ist die Option aktiviert, wird die entsprechende Schicht relativ zur darüber- und darunterliegenden Schicht modelliert.

Prioritätsindex

Beschreibt die Reihenfolge der Baugrundschichten in dem Fall, dass verschiedene Baugrundschichten aufeinandertreffen.

Ist für alle Schichten dieselbe Priorität gesetzt (Standard - “-1”), orientieren sich die Verbindungen zwischen den Schichten an deren Höhen (von oben nach unten).
