Parameter und Attribute eines Bestandsaufschlusses

Parameter eines Bestandsaufschlusses

Fachobjekt

Beschreibung der Eigenschaften

Das Fachobjekt “Aufschluss” bildet die Repräsentation eines Bestandsaufschlusses.

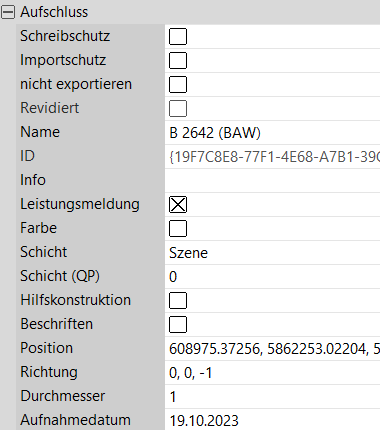

Basis-Eigenschaften

Schreibschutz	Schützt das Fachobjekt vor Veränderungen.
Importschutz	Schützt das Fachobjekt vor dem Überschreiben.
nicht exportieren Ab Version 4.8.0	Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.
Revidiert	Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.
Name	Gibt den Namen des Fachobjekts an.
ID	Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte). Sie darf nicht verändert werden.
Info	Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.

Farbe	Wählt eine Farbe für den IFC-Export aus.
Schicht	Wählt eine Schicht aus, in welcher das neue Objekt im Gesamtmodell dargestellt werden soll. Zur Auswahl stehen “Modell”, “Konstruktionslinien”, “Szene”, “über Szene”. Details unter Darstellungsreihenfolge in KorFin®.
Schicht (QP)	Wählt eine Schicht aus, in welcher das neue Objekt im Querprofil dargestellt werden soll. Zur Auswahl stehen “unten”, “0”, “oben”.
Leistungsmeldung Ab Version 4.8.0	Wenn aktiviert, enthalten die Objekte die Zusatzinformation, ob sie gemeldet werden sollen oder nicht. Diese Information wird nach dem Upload in die Datenbank von der KorFin® mobile App verwendet. Nur aktivierte Objekte stehen in der KorFin® mobile App zur Leistungsmeldung zur Verfügung.

Hilfskonstruktion

Definiert, ob ein Modell für das Fachobjekt erstellt wird (Option deaktiviert) oder das Fachobjekt nur als Hilfsobjekt verwendet und kein Modell erstellt wird (Option aktiviert).

Beschriften

Bei Aktivierung wird das Fachobjekt mit seinem Namen beschriftet.

Position

Genaue Stationsangabe.

Richtung

Angabe der Richtung des Aufschlusses. Aktuell wird nur die Ausrichtung “gerade nach unten” unterstützt.

Durchmesser

Angabe des Durchmessers des Aufschlusses für seine Visualisierung.

Aufnahmedatum

Das Datum der durchgeführten Aufnahme.

Zusätzliche Parametrisierung von Aufschlüssen

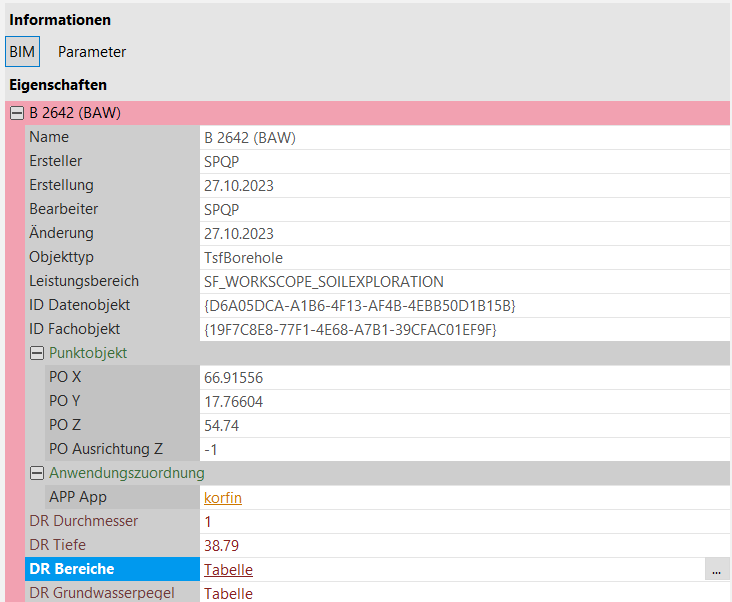

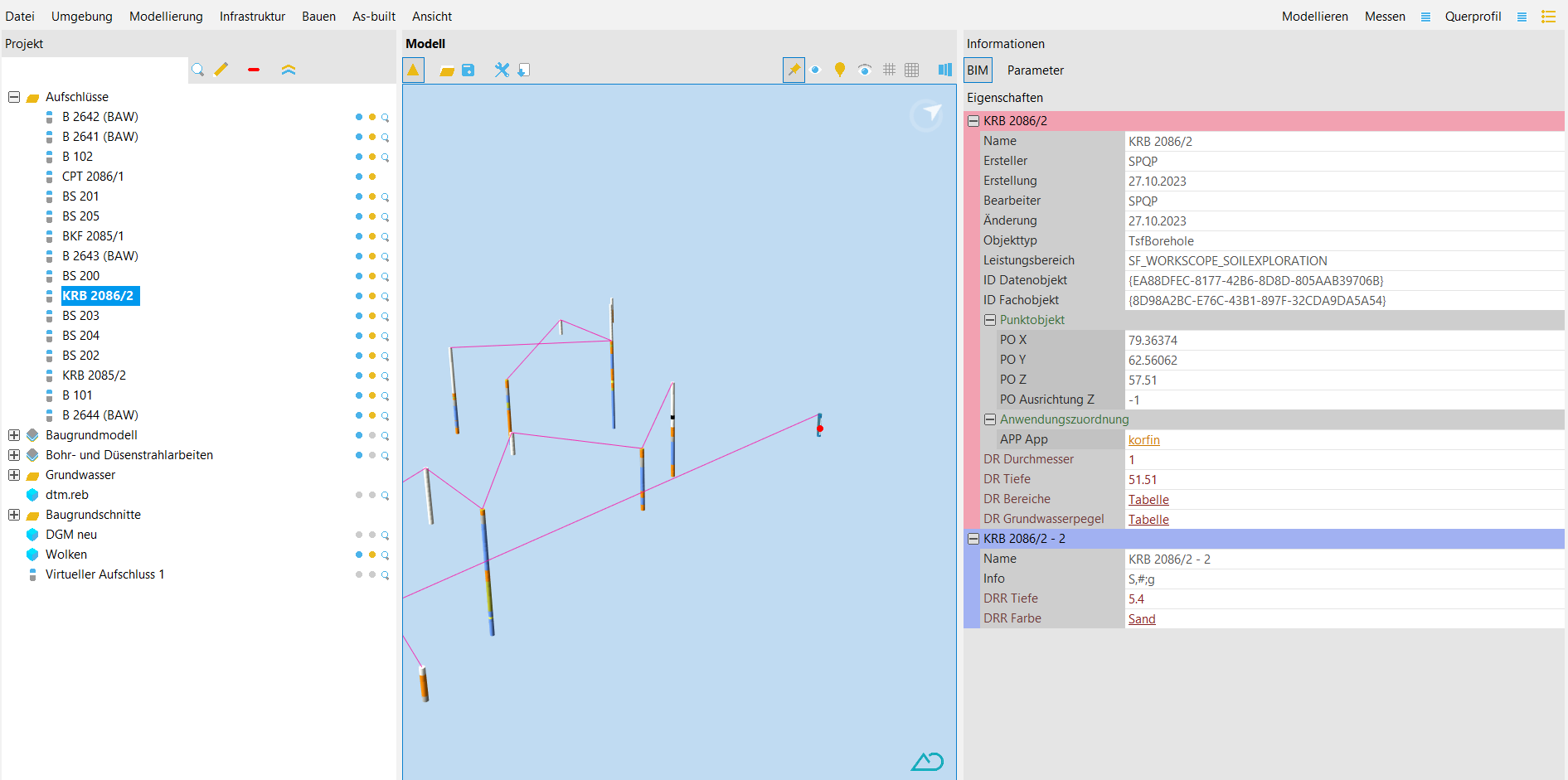

Über den Rechtsklick auf einen Aufschluss (oder Doppelklick auf einen Aufschluss im Projektbaum) gibt es zudem die Möglichkeit, den Aufschluss weiter zu parametrisieren.

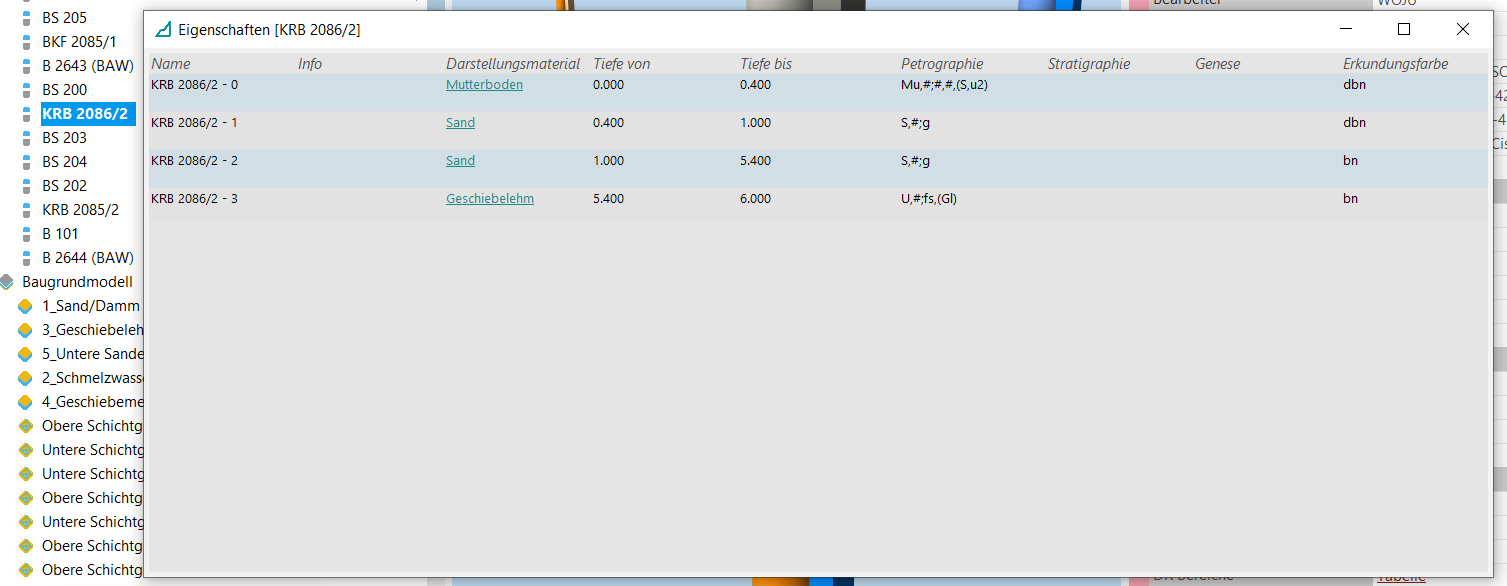

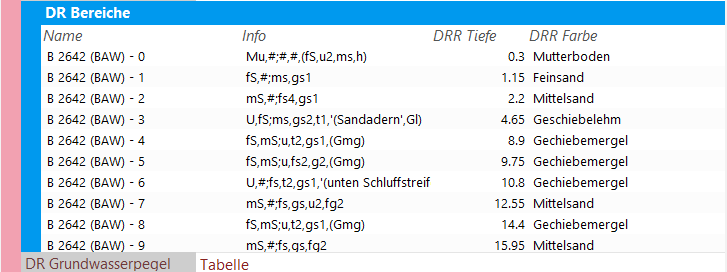

Es erscheint eine Tabelle mit den Eigenschaften des Aufschlusses. Diese Eigenschaften zeigen die Aufschlussbereiche des einzelnen Aufschlusses. Jeder Aufschlussbereich bildet ein separates Fachobjekt und kann bearbeitet werden.

Diese Aufschlussbereiche werden nicht zum Bilden des Baugrundschichtenmodells verwendet (im Unterschied zu Version 4.7.2!!!).

Aufbau der Tabelle:

Name des Aufschlussbereiches	Automatisch durchnummeriert. Kann frei vergeben werden.
Darstellungsmaterial	Angabe der Darstellungsart eines Aufschlussbereiches
Tiefe von/bis des Aufschlussbereiches	Angabe der Tiefe eines Aufschlussbereiches
Petrographie, Stratigraphie und Genese	Wird bei Bedarf vom Baugrundtechniker ausgefüllt (optional)
Erkundungsfarbe

Einzelne Werte können bei Bedarf in den jeweiligen Zeilen angepasst werden. Bei Auswahloptionen kann über … ein zusätzliches Eigenschaftsfenster zur Ansicht der verfügbaren Auswahloptionen geöffnet werden.
