Plan hinzufügen

Lagepläne können als Planobjekte in KorFin® integriert werden.

Voraussetzungen

1. Der Bedienmodus “Modellieren” ist aktiviert.

Vorgehen

• Klicken Sie auf den Button “Plan hinzufügen” und markieren Sie einen entsprechenden Punkt an der Stelle, wo Sie einen Plan hinzufügen möchten.

• Wählen Sie die entsprechende Datei mit dem Plan und bestätigen Sie mit “Öffnen”. Der Dateiname wird als Name des Elements übernommen.

• Anschließend wird der Plan in KorFin® integriert und kann ausgerichtet werden.

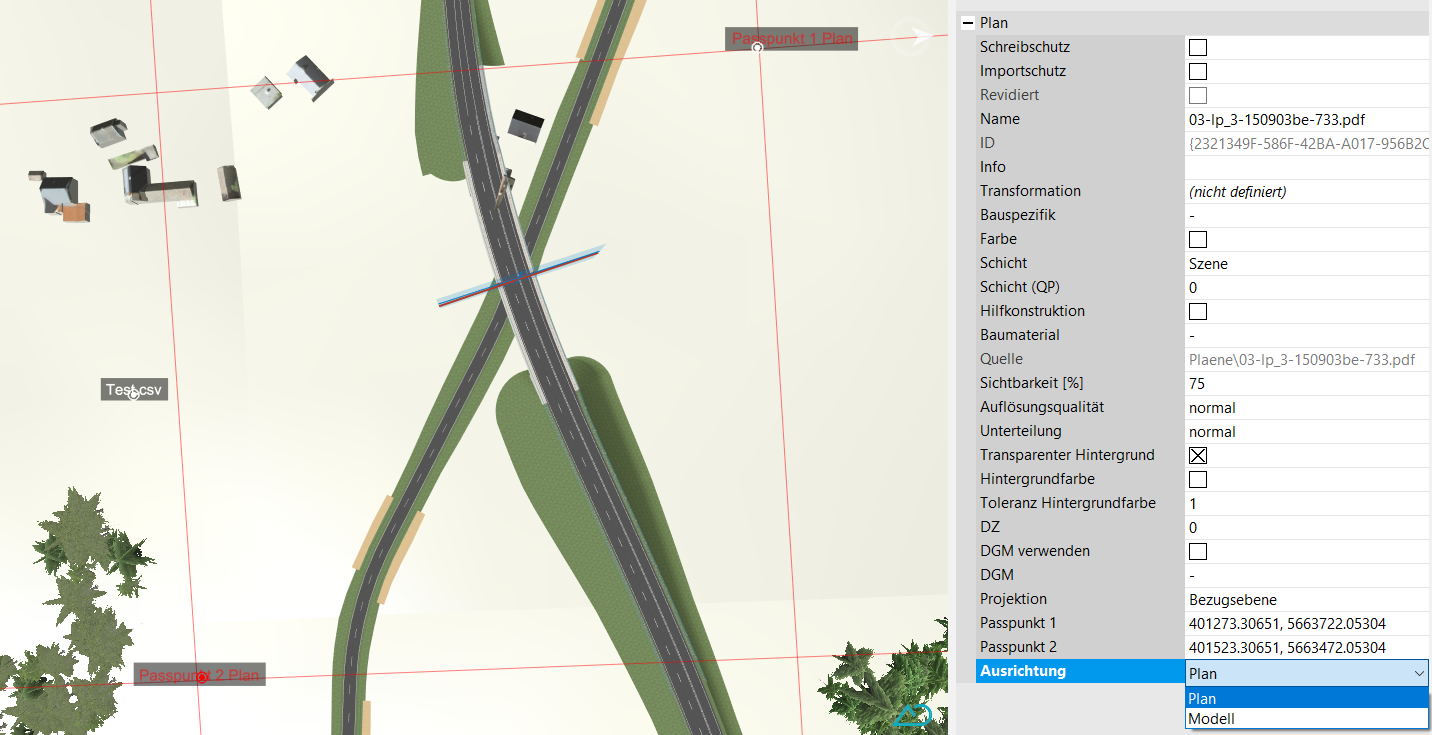

• Dazu enthält die Planvorlage im Ansichtsfenster zwei spezielle Passpunkte (“Passpunkt 1” und “Passpunkt 2”), die als Ausrichtungsmerkmal zusätzlich die Option “Plan” oder “Modell” enthalten. Das Umschalten erfolgt über die Leertaste + das Anklicken eines der Passpunkte.

• Beim Ändern der Parameter wählen Sie im Kontextmenü des jeweiligen Plans über den rechten Mausklick unbedingt die Option “Plan aktualisieren!” aus.

Ist Ihr Plan georeferenziert, erscheint er im Projekt genau an der dafür vorgesehenen Stelle.

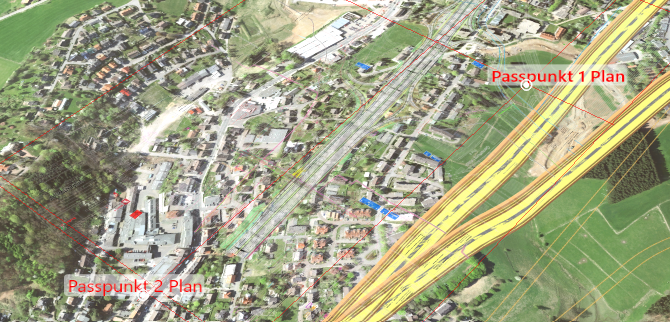

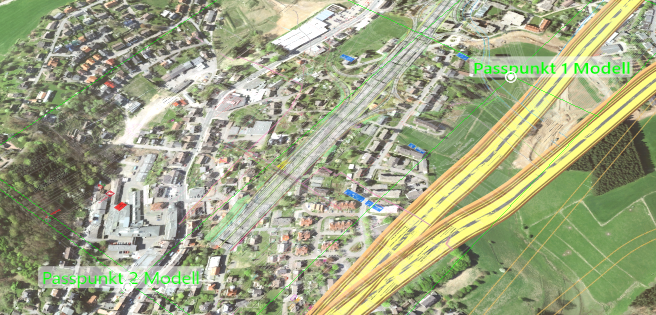

Haben Sie keinen georeferenzierten Plan, können Sie mithilfe von zwei Passpunkten (Infos dazu entnehmen Sie bitte Ihren vorhandenen Plänen) zum betreffenden Plan im Parameterfenster eine korrekte Ausrichtung herstellen.

Ab Version 4.8.0 können Pläne auch ohne Höheninformationen aus einem DGM abgesetzt werden. Sie werden in diesem Fall auf der Höhe 0 dargestellt.
