Definition und Bearbeitung des Bauablaufs direkt in KorFin®
Voraussetzungen und Definition von relevanten (Bauablaufs-)fachobjekten
Zum Definieren eines Bauablaufs werden folgende Elemente benötigt:
Initialisierte Projektumgebung
Fachmodell DGM
Modellierte Infrastrukturanlage
Grundlage bilden Teilobjekte der betreffenden Konstruktionslinie, die automatisch mit generiert werden (siehe Erstellung von Konstruktionslinien und Zuordnung von Eigenschaften). Diese Teilobjekte sind noch keine Fachobjekte.

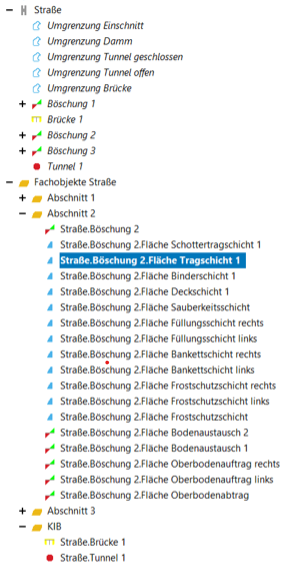

Erstellen Sie im Projektbaum einen neuen Ordner, in welchem die für den Bauablauf relevanten Fachobjekte verwaltet werden.
Ziehen Sie die Teilobjekte aus der Konstruktionslinie im Projektbaum raus. Sie werden durch diesen Schritt zu eigenständigen Fachobjekten und erhalten fachspezifische Eigenschaften, welche im rechten Eigenschaftsbereich angezeigt und angepasst werden.
Beispiel Einteilung

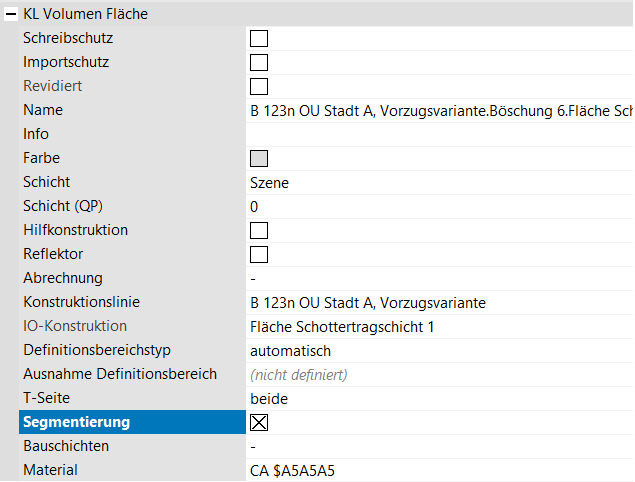

Markieren Sie alle neuen Fachobjekte und aktivieren im rechten Eigenschaftsbereich die Option “Segmentierung”.
Klicken Sie anschließend auf den Button “Fachobjekte aktualisieren!” zum Bestätigen der vorgenommenen Anpassungen.
Alle Fachobjekte bleiben mit der zugehörigen Konstruktionslinie verknüpft und werden bei Änderungen an der Konstruktionslinie automatisch mit angepasst.
Aufbau und Bearbeitung des 4D-Modells mithilfe des Moduls “Termine”
Wählen Sie über den Button “Module auswählen…” im rechten Hauptmenübereich das Modul “Termine”. Es öffnet sich ein separates Dialogfenster zum Aufbauen und Verwalten von 4D-Modellen im Modulprojektbaum.

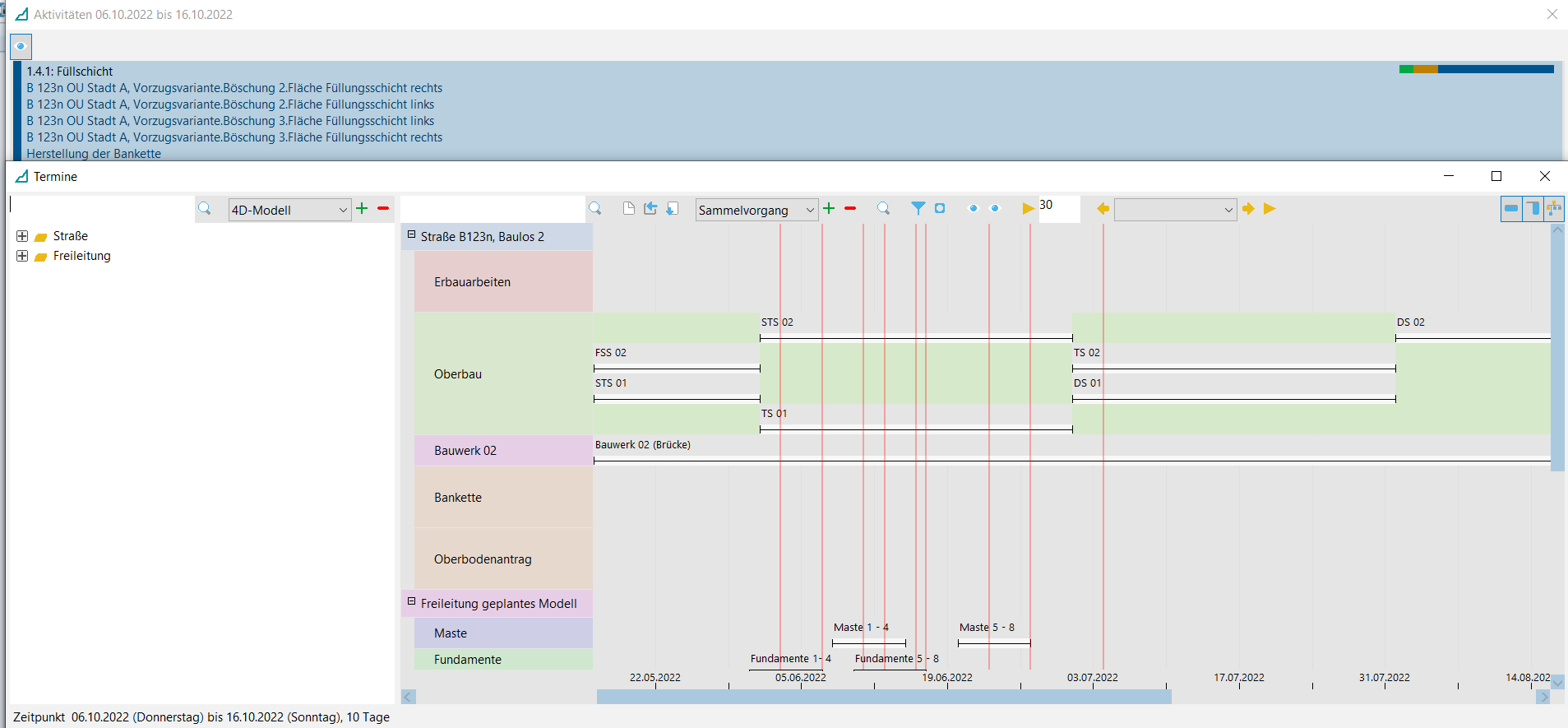

Dieses Dialogfenster ist so aufgebaut, dass im linken Bereich die Angaben zum 4D-Modell dargestellt werden (Projektbaum). Im rechten Bereich werden alle manuell definierten Vorgänge bezüglich des Modells auf der Zeitachse angezeigt.
Relevante Fachobjekte für den Terminplan vorbereiten
Zuerst bauen Sie den 4D-Projektbaum im linken Fensterbereich auf.
Dann markieren Sie im Projektbaum (Hauptfenster von KorFin®) die relevanten Fachobjekte und ziehen Sie diese in den linken Bereich des Fensters “Termine”. Ihre Fachobjekte werden als Modellteile interpretiert und im rechten Eigenschaftsbereich erscheinen zusätzliche Fenster zum Einstellen von neuen 4D-Eigenschaften.
Hier stellen Sie die Art des Fachobjekts (ob es “bleibend” oder “temporär” ist bzw. zu einem “Raum” oder “Rückbau” gehört) und das zugehörige “Gewerk” ein. Je nach Einstellung wird das betreffende Fachobjekt beim Animieren der Vorgänge dauerhaft oder temporär angezeigt.
Sammelvorgänge und Vorgänge definieren und Fachobjekte verknüpfen
Anschließend definieren Sie “Sammelvorgänge” und dazugehörige einzelne “Vorgänge”.
Dazu wählen Sie im rechten Fensterbereich in der Auswahlleiste die Option “Sammelvorgang”. Ein Sammelvorgang fasst alle nachfolgenden zusammenhängenden Vorgänge zusammen.
Neben diesen Auswahlleisten sehen Sie entsprechende Pluszeichen, mit deren Hilfe Sie neue Modelle bzw. Modellteile (links im Baum) oder Sammelvorgänge, Vorgänge und Zeitspannen erstellen können.

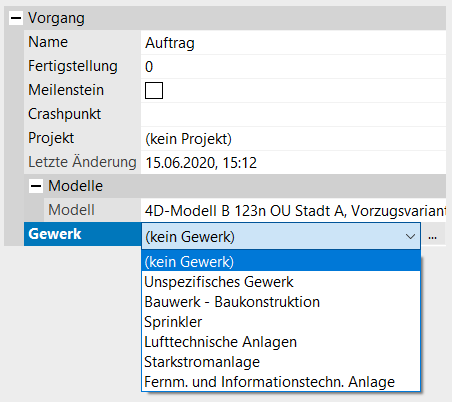

Klicken Sie auf einen bestimmten “Vorgang” im Dialogfenster, im Eigenschaftsbereich des Hauptfensters erscheinen die betreffenden Parameter dazu. Sie können hier eingestellt bzw. angepasst werden.
Mithilfe des Parameters “Crashpunkt” können Sie mögliche zeitliche Kollisionen berücksichtigen.
Mithilfe des Parameters “Gewerke” können Sie bestimmte spezifische Gewerke für einzelne Vorgänge definieren.
Die zu erstellende 4D-Dimension des Modells muss erstmal in der Auswahlleiste links oben ausgewählt sein.
Beim Anklicken eines Vorgangs sehen Sie in den Eigenschaften die dafür eingestellte “Zeitspanne”. Diese kann manuell geändert werden.
Beachten Sie bitte, dass KorFin® für alle Fachobjekte automatisch im Hintergrund eine ID anlegt und diese nicht überschrieben werden darf. Es betrifft in diesem Kontext alle Sammelvorgänge, einzelne Vorgänge sowie Zeitspannen. Wenn Sie nachträglich Änderungen vornehmen (u.a. auch in einem externen Programm), achten Sie bitte beim Reimport bzw. erneuten Synchronisieren, dass für alte Vorgänge keine neuen IDs übernommen werden, denn sonst funktionieren die 3D-4D-Verknüpfungen nicht mehr.
Ab Version 4.7.2:
Termine können nun über die Funktion der Mehrfachauswahl + “Löschen” (Button bzw. Kontextmenü) gelöscht werden.
Wenn Sie im Dialogfenster “Termine” die notwendigen Sammelvorgänge und Vorgänge definiert haben, verknüpfen Sie diese mit den vorhin links angelegten 4D-Fachobjekten (welche wiederum mit dem 3D-Modell im Hauptfenster verknüpft sind).
Zeitspannen definieren und Zeitverhalten einstellen
In der weißen Zeile der Vorgänge wird eine Linie angezeigt. Diese Linie steht für die “Zeitspanne”.
Wenn Sie in den Parametern die Option “Segmentierung” aktiviert haben, erscheint die zeitliche Linie nicht durchgehend, sondern als separate Striche je nach der Anzahl der segmentierten Abschnitte. Diese sind leichter zu verwalten und auszuwerten.
Beachten Sie bitte, dass bei Fachobjekten aus IFC-Dateien keine Segmentierung möglich ist, da diese eine statische Geometrie enthalten und als Ganzes interpretiert werden.

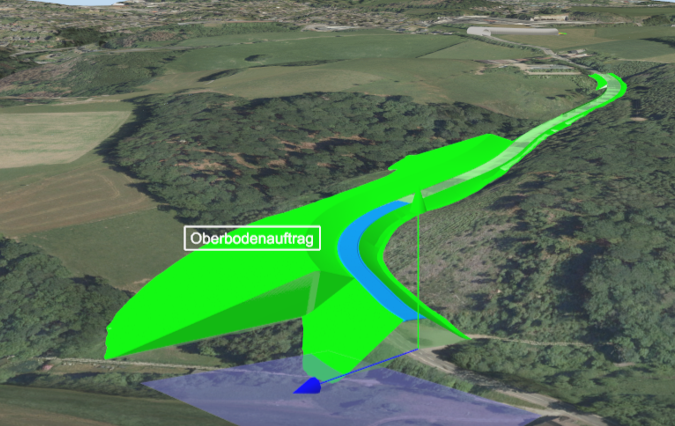

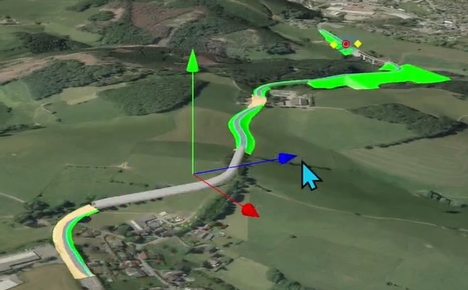

Nun können Sie mit dem Mauszeiger die Zeitachse anklicken und den blauen Anzeiger entlang der im Vorgang definierten Zeitspanne links und rechts bewegen. Im Ansichtsfenster werden alle baulichen Veränderungen des 3D-Modells bezüglich der Zeit (4D) farblich angezeigt.
Klicken Sie auf die Zeitachse doppelt, erscheint das Dialogfenster “Zeitspannen”, in welchem Sie den gesamten eingestellten Zeitbereich sowie die aktuell ausgewählte Zeitspanne sehen können. Diese Angaben können Sie bei Bedarf anpassen.
Klicken Sie im Ansichtsfenster auf das farblich markierte Fachobjekt, erscheinen im rechten Eigenschaftsbereich Angaben zu den bis zu dem ausgewählten Zeitpunkt erfolgten Veränderungen am Fachobjekt (z.B. “Auftrags- oder Abtragsvolumen in m3”, “Anteil bereits gebaut in %” etc.)
Je nach Auswertungsziel später besteht die Möglichkeit, Fachobjekte als eine Gesamteinheit oder in Abschnitte unterteilt darzustellen. Abschnitte ermöglichen eine stationsweise Auswertung des Modells.
Zur Kenntnis:
Ein 3D-Modell kann in eigene Segmente unterteilt werden und in 4D können Sie zusätzlich eigene Segmente produzieren, weil 3D-Segmente nicht zwingend mit 4D-Segmenten übereinstimmen müssen.
Zusätzliche Stationen, die in 4D hinzugefügt werden, können ab Version 4.7.0 in das 3D-Modell in segmentierbaren Objekten zurückgeführt werden.

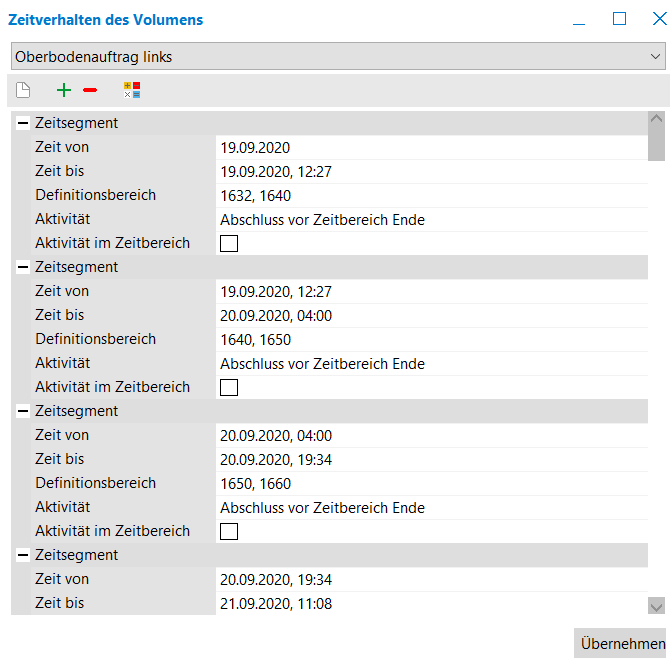

Der Bausteuerer legt die Baufristen abschnittsweise fest. Dazu klicken Sie mit der rechten Maustaste auf das in 3D segmentierte Volumen-Fachobjekt und wählen Sie im Kontextmenü die Option “Zeitverhalten einstellen”. Es erscheint das separate Dialogfenster “Zeitverhalten des Volumens”.
Ist das betreffende Volumenfachobjekt im Vorfeld nicht segmentiert worden, kann sein Zeitverhalten nicht eingestellt werden. Die Option bleibt im Kontextmenü nicht verfügbar.
Hier sehen Sie alle in 3D definierten Abschnitte des Modells. Da die Zeitspanne für den Vorgang angegeben war, führt das Programm automatisch zeitliche Berechnungen durch.
Hier geben Sie auch Parameter für “Definitionsbereich” (wie viel wird in der vorgegebenen Zeit geschafft), Art der “Aktivität” usw. ein.

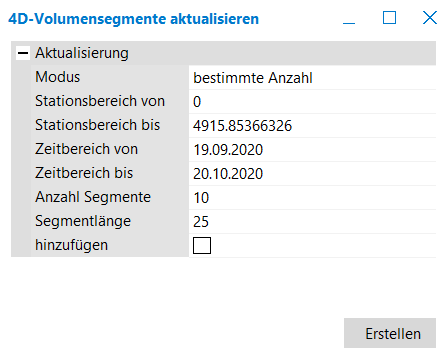

Wenn Sie in diesem Fenster den Button “Zeitsegmente generieren…” anklicken, können Sie die “Anzahl der Segmente” ändern. Die Angaben werden nach “Übernehmen” angepasst.
Wenn Sie in den Parametern die gesamte Zeitspanne ändern, müssen Sie noch alle definierten Zeitsegmente anpassen.
Dazu klicken Sie mit der rechten Maustaste auf den betreffenden Vorgang und wählen Sie im Kontextmenü die Option “Alle Zeitverhalten synchronisieren…”. Die Zeiten werden angepasst.
Zusätzliche Fachobjekte erstellen und mit dem Terminplan verknüpfen
Neben Volumen-Fachobjekten können z.B. auch Beschriftungen (oder auch andere Modellierungsobjekte) als Fachobjekte und Vorgänge definiert und als temporäre bzw. bleibende Objekte angezeigt werden.
Auf die erläuterte Art und Weise bauen Sie Ihren Bauablaufplan auf. Er gibt vor, wie schnell was gebaut werden soll (Soll-Version des mit 4D-Informationen angereicherten 3D-Modells).
Darstellen und Export des Bauablaufplans
Zum Darstellen des Bauablaufs klicken Sie auf den Button “Animation!”. Dabei wird die Animation entsprechend der Zeiteinstellungen auf der Zeitachse im Bauablaufsfenster angezeigt. Gleichzeitig wird der Bauablauf im Ansichtsfenster mit dem Hinweis auf den eingestellten Zeitabschnitt (links oben) abgebildet und im Aktivitätenfenster erscheinen nacheinander alle betreffenden Vorgänge.
Zum Export des bearbeiteten Bauablaufs im CSV-Format nutzen Sie die Option “Termine in CSV exportieren…”.
Konfliktanalyse im Terminplan

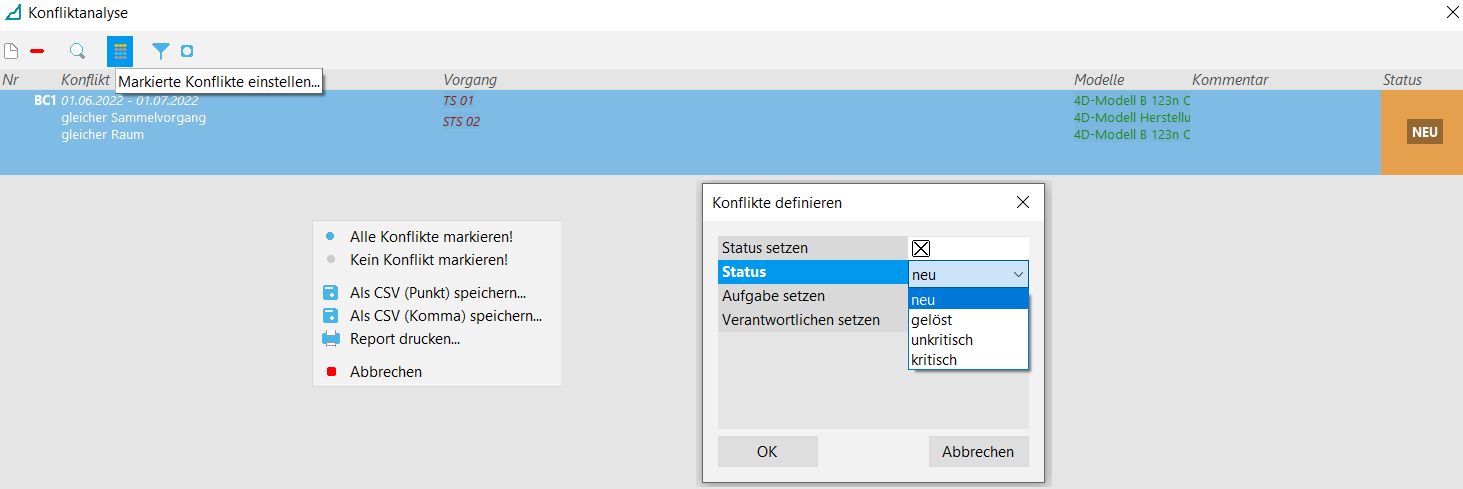

Zum Prüfen auf mögliche Konflikte klicken Sie auf den Button “Konfliktanalyse…”. Es erscheint ein separates Fenster zum Einstellen und Anzeigen von möglichen Konflikten.
Ab Version 4.7.2 kann die Konfliktanalyse als CSV-Datei exportiert sowie ausgedruckt werden (beides über Kontextmenü aufrufbar).
Ab Version 4.8.0 können Konflikte einzeln bearbeitet werden. Sie können u.a. deren Status einstellen.
Auswertung des Bauablaufplans
Zum Auswerten des erstellten Bauablaufs in KorFin® nutzen Sie das Modul “BIM-Center”. Zum Erstellen der entsprechenden Auswerteregeln benötigen Sie vordefinierte 4D-Eigenschaften (Details siehe hier). Die Auswertung kann wiederum auch im CSV-Format gespeichert werden.
