Querneigungsauswertung erstellen

Mithilfe von Querneigungsauswertungen können u.a. die Querneigungen einer Bestandsstraße (mithilfe einer “Integrierten Vermessung”) ausgewertet werden.

Voraussetzungen

  1. Ein KorFin®-Projekt liegt geöffnet vor.

  2. Eine Straße liegt vor.

Vorgehen

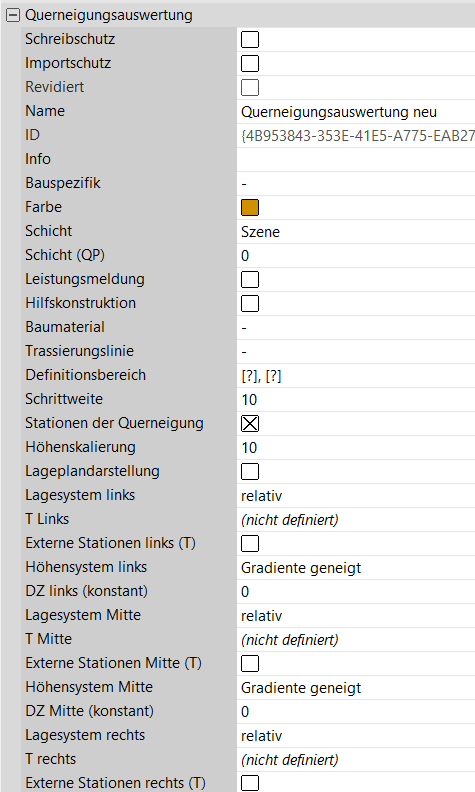

  • Erstellen Sie über “Infrastruktur > Straße > Querneigungsauswertung neu...” eine neue Querneigungsauswertung, geben Sie dieser einen Namen und bestätigen Sie mit “OK”.

  • Weisen Sie die entsprechende Straße als “Trassierungslinie” zu.

  • Geben Sie den gewünschten “Definitionsbereich” an.

  • Geben Sie die gewünschte “Schrittweite” der Querneigungsauswertung an.

  • Wählen Sie das “Lagesystem links” und definieren Sie die Lage der linken Bezugsachse.

  • Wählen Sie das “Höhensystem links” für die linke Bezugsachse.

  • Wiederholen Sie die Punkte 5 und 6 für die mittlere und die rechte Bezugsachse.

  • Aktualisieren Sie die Fachobjekte über “Fachobjekte aktualisieren”.

Um eine integrierte Vermessung für die Querneigungsauswertung zu nutzen, wählen SieModellprojektion” als Höhensystem.

Weitere Informationen:

Schneller Entwurf in KorFin®

Trassierung Straße erstellen
