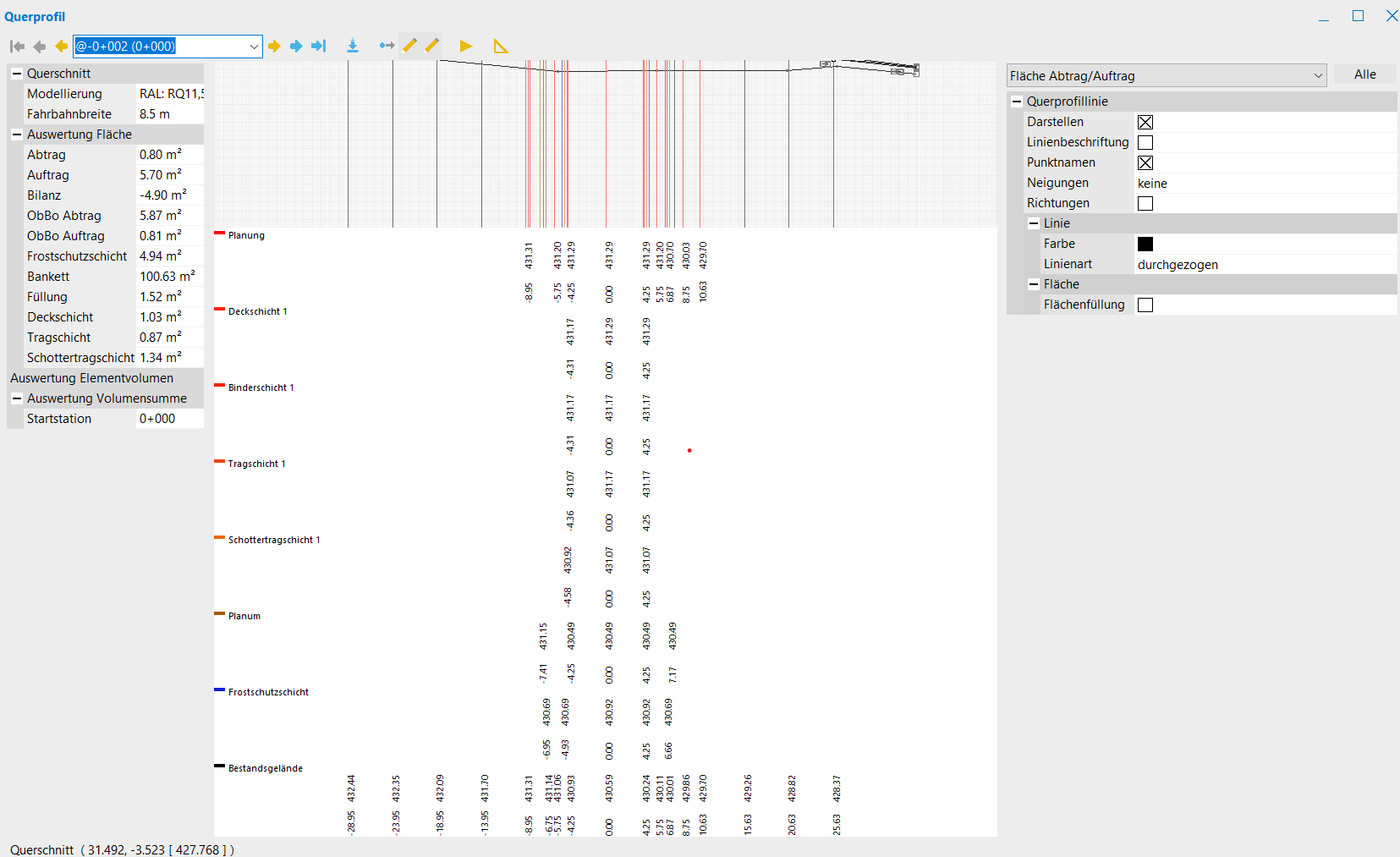

Querprofilansicht
Die Querprofilansicht stellt alle berechneten Querprofillinien dar. Im Einzelnen werden bei Änderung der Konstruktionslinie folgende Querprofillinien im Echtzeitmodus neu berechnet:
Geländelinie,
Planungslinien wie Linien des Planums inklusive Straßenoberbau, Bankett, Mulde, Böschung und Lärmschutzwall beziehungsweise Linien des Schotterbetts und
abgeleitete Querprofillinien zur Volumenberechnung für Straßenoberbau, Linie des Oberbodenauftrags und Linie des Oberbodenabtrags.
Durch Schnittfunktionen und Überlagerungsfunktionen entstehen die Basislinien für Flächen und Volumen. Die entstehenden Flächen werden als gefüllte Flächenteile in der Ansicht ebenfalls dargestellt.
Die Datenansicht (links) enthält Informationen der verschiedenen Berechnungen von Flächen und Volumen zu folgenden Daten:
ausgewähltes Querprofil,
ausgewähltes Segment des ausgewählten Elements der aktuellen Konstruktionslinie und
gesamter Verlauf der Konstruktionslinie.
Mit dem Drehen des Mausrads können Sie heran- und herauszoomen.
Die folgenden Funktionen sind möglich:
Symbol | Funktion | Aktion |
 | Darstellungseigenschaften... | Stellt Eigenschaften der Anzeige ein. Es öffnet sich ein neues Fenster. Im Dropdown-Menü wählen Sie das entsprechende Element aus. Für jeden Bereich, Linie, Bauteil können die nachfolgenden Optionen einzeln eingestellt werden: Liniendarstellung, Schraffur, Farbe. Sie können Ihre Einstellungen unter “Exportieren” exportieren, um diese wieder zu verwenden. Über “Importieren” lassen sich vorgefertigte Einstellungen importieren. Wählen Sie “Alle”, werden alle Linien und Flächen mit denselben Einstellungen bearbeitet. Ab Version 4.7.0 werden diese Eigenschaften im rechten Fensterbereich angezeigt und können dort angepasst werden. |
 | Volumensumme nullen | Mit dieser Funktion können Sie eine Summation von Flächen und Volumen auswerten. Sie setzen die Auswertung der Volumensumme an dieser Stelle auf Null. Gehen Sie weiter zum nächsten Punkt in der Projektansicht, wird hier eine Auswertung des Streckenabschnitts der beiden Punkte durchgeführt. Damit kann an einer beliebigen Stelle innerhalb der Konstruktionslinie eine Auswertung zu einer beliebigen nachfolgenden Stelle analysiert werden. |
 | Umhüllende der Durchstöße aller Sichtkegel im Querprofil berechnen | Berechnet die Sichtweitenfelder in Abhängigkeit der Parameter der entsprechenden Sichtweiten- und Geschwindigkeitsmarken. Die Umhüllenden der Durchstöße aller Sichtkegel in dem betreffenden Querschnitt stellen das Ergebnis jeweils für erforderliche Halte- und Überholsichtweiten sowie für die Hin- und Rückfahrtrichtung dar. |
 | Automatischer Vor-/Rücklauf der Querprofile | Wechselt zur Querprofilansicht. Aktiviert den automatischen Vor- beziehungsweise Rücklauf in den Querprofilstationen; die Richtung wird aus der letzten manuellen Aktion entnommen (vorheriges beziehungsweise nächstes Querprofil). |
 | Im Querprofil messen (M) | Im aktiven Messmodus wählen Sie mit einem Klick mit der linken Maustaste die Position des Mauszeigers als Startpunkt der zu messenden Strecken. Ab jetzt werden der Winkel und die Länge zum Mauszeiger von diesem Referenzpunkt aus in der Statuszeile ausgegeben. Querprofilpunkte werden gefangen, wenn der Mauszeiger in der Nähe vorhandener Punkte ist. |
 | Querprofilansicht mit der Konstruktionslinie verknüpfen oder Verknüpfung lösen | Verknüpft die Querprofilansicht mit der Konstruktionslinie oder löst die Verknüpfung. |
