Bearbeitung der Querprofilansicht
Aktivieren Sie das Modul “Querprofil” rechts oben über den Button “Module auswählen…”. Es erscheint ein separates Fenster der Querprofilansicht.
Die Querprofile werden nur an bestimmten Stationen angezeigt. Um diese auszuwählen, benutzen Sie im Hauptfenster rechts oben die Anstecknadel. Die Querprofile werden farblich nach Stationen und Schichten im Querprofilfenster angezeigt.
In KorFin® gibt es verschiedene Möglichkeiten für Stationsangaben. Die Software ist so ausgelegt, dass die Stationen standardmäßig nicht nach festen Stationen, sondern nach maximalen Fehlern gebildet werden. Das bedeutet, Stationsangaben enthalten Nachkommastellen.
Markieren Sie die betreffende Konstruktionslinie im Projektbaum und wählen Sie über das Kontextmenü die Option “Konstruktionslinie einstellen…” aus. Es öffnet sich ein Einstellungsfenster.
Im Reiter “Konstruktionslinie” sehen Sie im Bereich “Diskretisierung” spezielle Einstellungen, die für die Vergabe der Stationen verantwortlich sind. Sie können hier feste “Stationsschritte” einstellen und mit “OK” bestätigen. Die Querprofile werden angepasst.
Ist das Häkchen bei den speziellen Einstellungen nicht gesetzt, verwendet das Programm die Projekteinstellungen, in denen standardmäßig auf der Basis maximaler Diskretisierungsfehler gerechnet wird.
Die gleichen Diskretisierungseinstellungen gibt es in den “Arbeitsmappeneinstellungen > Projekt > Diskretisierung”. Diese gelten für das gesamte Projekt. Falls Sie diese Einstellungen für bestimmte Linien ändern möchten, führen Sie dies über das oben beschriebene Dialogfenster durch.
Für die Bahn gibt es hier noch zusätzliche Möglichkeiten, “Kilometrierung” und “Stationssprünge” oder unterschiedliche ingenieurtechnische Parameter (“Radien”, “Halbmesser”, “Längen”, “Neigungen” etc.) einzustellen. Sie gelten in diesem Fall nur für die ausgewählte Konstruktionslinie.

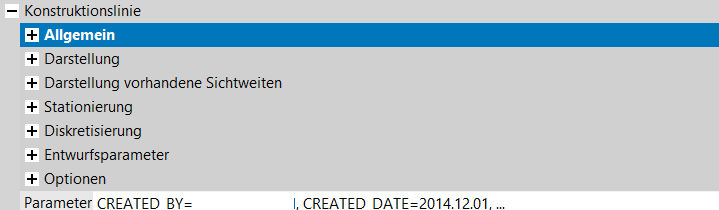

Ab Version 4.7.0 werden die Einstellungen nach dem Markieren der jeweiligen Konstruktionslinie im rechten Eigenschaftsbereich angezeigt. Es erscheint kein separates Dialogfenster dazu.
Wenn Ihre Trasse Oberbau- und/oder Erdbauelemente enthält, sind diese als Volumenkörper definiert. Aus diesem Grund wirken sich Verschiebungen von diesen Elementen unmittelbar auf deren Mengen aus.
Die Art der Beschriftungen und farbliche Interpretation der Schichten kann im Querprofilfenster unter “Darstellungseigenschaften…” eingestellt werden.
Ab Version 4.7.0 werden diese Eigenschaften im rechten Fensterbereich angezeigt und können dort angepasst werden.
Hier können Sie u.a. allgemein einstellen, wie und ob bestimmte zur Auswahl stehende Bereiche dargestellt werden sollen.

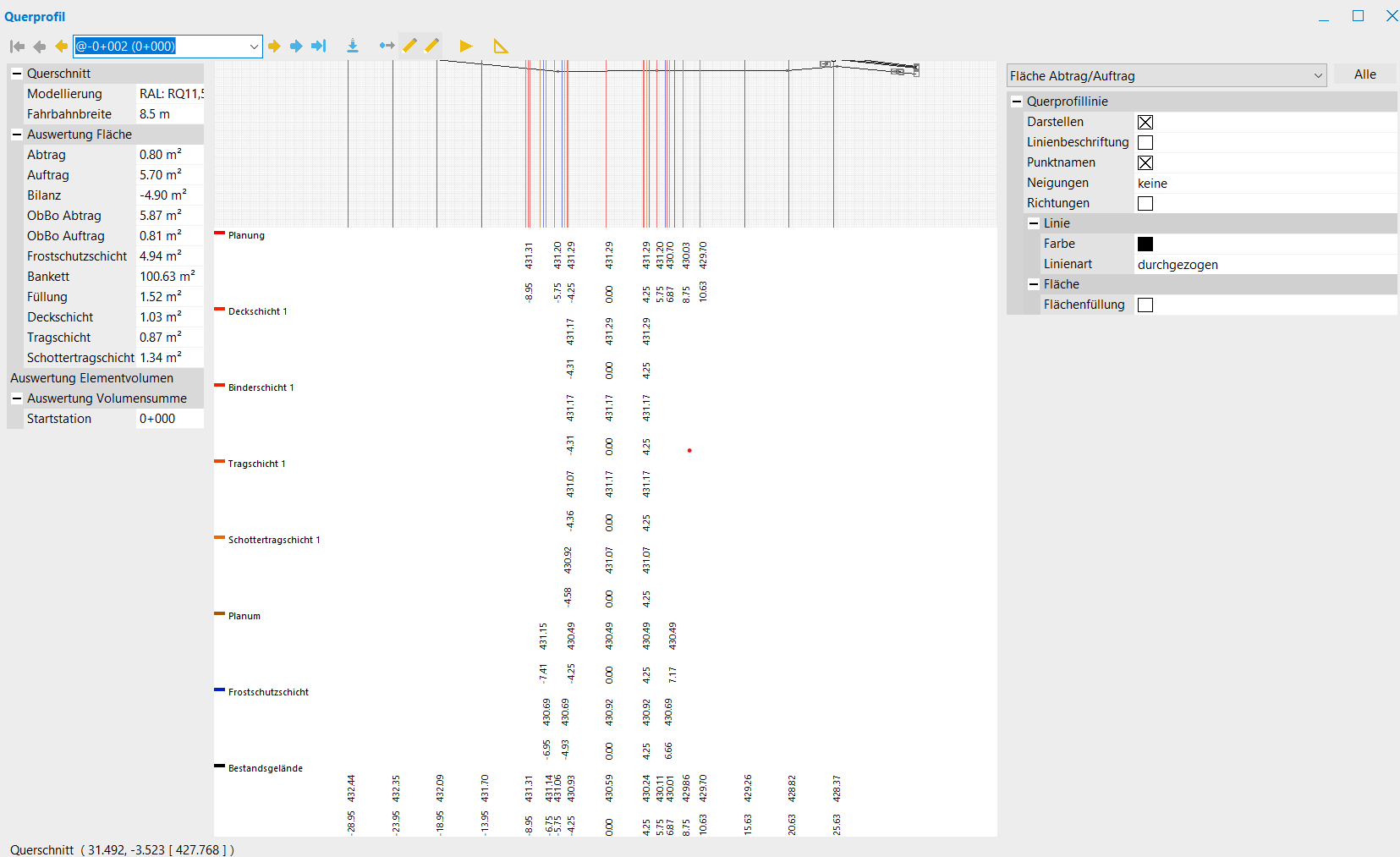

Wenn in diesem Fenster die “Linienbeschriftung” und “Punktnamen” aktiviert ist, sehen Sie im Querprofilfenster oben die Darstellung der Schichten und unten die separate Beschriftung der Linien.
Die Beschriftung der Linien und Namen kann aus visuellen Gründen über die beiden Stift-Buttons ausgeschaltet werden.
Ab Version 4.7 sind zusätzliche Funktionen am blauen Querprofilschirm verfügbar:
In der Mitte befindet sich auf der Achse ein weißer Punkt (an die Achse gebunden) und seitlich zwei Anfasserpunkte, mit deren Hilfe die Querprofilebene angepasst werden kann. Wenn Sie den weißen Punkt anklicken und festhalten, können Sie die Querprofilebene im Modell mit der Maus frei bewegen, dabei wird der Schnitt in Echtzeit ausgewertet und im Querprofilfenster gleichzeitig aktualisiert. Mithilfe der gelben Anfasserpunkte können Sie die Querprofilebene drehen und erweitern.
Markieren Sie den weißen Punkt in der Mitte, erscheinen im Eigenschaftsfenster zusätzliche Parameter des Querschnitts:
“Modell schneiden”: mögliche Einstellungen “nicht schneiden”, “in Stationierung”, “gegen Stationierung”
“Berechnen > aktiviert/deaktiviert” (bei “aktiviert” erscheinen Schnittkanten am Randes des Querprofilschirms)
“Füllen > aktiviert/deaktiviert” (sinnvoll bei Schnitten an Volumenkörpern. Bei “aktiviert” werden diese genauso gefüllt dargestellt wie im Querprofilfenster. Bei “deaktiviert” bleibt der innere Aufbau des Volumenkörpers sichtbar (siehe Bild unten).
Diese Option ist sowohl im Lageplan- als auch im 3D-Modus verfügbar.
Über den Rechtsklick auf den weißen Punkt in der Mitte des Querprofilschirms können Sie die Option zum Speichern des aktuellen Querschnitts auswählen.
Über weitere Optionen des blauen Querprofilschirms können Sie unter Symbole der Projektansicht nachlesen.
