Schallquelllinie der Schallberechnung visualisieren

Die Schallquelllinie ist die Abstrahierung der Trasse als Linienschallquelle und wird zur Schallberechnung benötigt. Sie repräsentiert die geometrische Quelle der Emission.

Schallquelllinien werden nur in der Planungsqualität gezeichnet. Diese wird in den “Programmeinstellungen” im Reiter “Engine” festgelegt.

Voraussetzungen

  1. KorFin®-Projekt ist gestartet.

  2. Eine Trasse zum Durchführen der Schallberechnung ist vorhanden.

Vorgehen

  • Erstellen Sie eine Schallquelllinie über “Auswertung > Schall > Schallquelllinie neu…”.

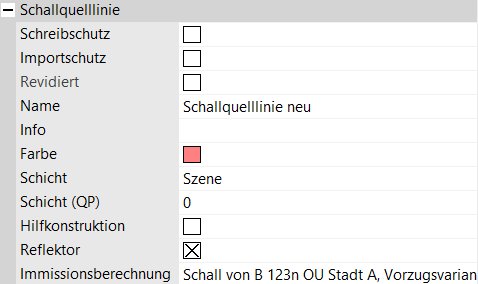

  • Wählen Sie an der Schallquelllinie in den Parametern einen zugehörigen Schallauftrag.

  • Danach wählen Sie über den Rechtsklick auf das Schallquelllinienfachobjekt die Option “Quelllinie der Schallberechnung berechnen”. Damit wird die Quelllinie ermittelt und visualisiert.

Alternativ kann bei Rechtsklick auf eine definierte Schallberechnung im Schallfenster die Option “Schallquelllinien erzeugen…” ausgeführt werden, um das Fachobjekt “Schallquelllinie” zu erstellen, welches automatisch diesen Schallauftrag als Parameter “Schallauftrag” besitzt.
