Schallwasserfläche hinzufügen
Die Schallwasserfläche ist ein 2D-Umkreis, der auf das Gelände projiziert wird. Sie repräsentiert einen Bereich, in dem Wasser ist.
Der Name Schallwasserfläche kommt daher, dass die einzige Nutzung der Fläche in der Schallberechnung besteht.
Für die Immissionsberechnung von Bahntrassen nach der Richtlinie 16.BImSchV verursachen Wasserflächen einen erhöhten Bodenreflexionszuschlag.
Voraussetzungen
KorFin®-Projekt ist gestartet.
Eine Trasse zum Durchführen der Schallberechnung ist vorhanden.
Vorgehen

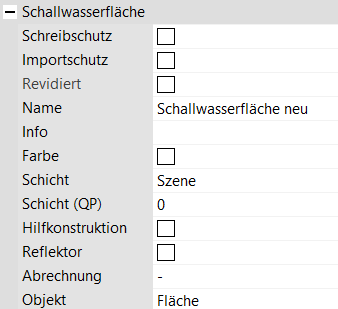

Erstellen Sie eine Schallwasserfläche über “Auswertung > Schall > Schallwasserfläche neu…”. Vergeben Sie einen Namen. Das neue Fachobjekt erscheint im Projektbaum. Im rechten Eigenschaftsbereich werden zusätzliche Parameter zum Einstellen angezeigt.
Zum Verknüpfen des neu erstellten Fachobjekts mit der eigentlich dafür vorgesehenen Fläche markieren Sie diese Fläche im Projektbaum mit gleichzeitig gedrückter ALT-Taste und ziehen Sie diese per Drag&Drop auf den Parameter “Objekt” der Schallwasserfläche. Die Verknüpfung wird erstellt.
Stellen Sie bei Bedarf die Anzeigefarbe sowie andere Parameter ein.
Aktualisieren Sie Ihr Projekt über “Fachobjekte aktualisieren!”.
