Schutzeinrichtung erstellen
Ein Fahrzeugrückhaltesystem wird meist aus zwei Schutzeinrichtungen, jeweils rechts und links der Fahrbahn, modelliert. So können z.B. bei mehrbahnigen Straßen beliebig viele Schutzeinrichtungen modelliert werden.
Mit einem Fachobjekt “Schutzeinrichtung” wird jeweils eine Schutzeinrichtung des Fahrzeugrückhaltesystems modelliert.
Voraussetzungen
Ein KorFin®-Projekt liegt geöffnet vor.
Eine Straße liegt vor.
Die entsprechende Bauteilbibliothek ist angemeldet.
Vorgehen
Beachten Sie, dass aktuell nur eine BIM-Konstruktionslinie als Trassierungslinie unterstützt wird.
Erstellen Sie über “Infrastruktur > Straße > Schutzeinrichtung neu..”. eine neue Schutzeinrichtung, geben Sie dieser einen Namen und bestätigen Sie mit “OK”.

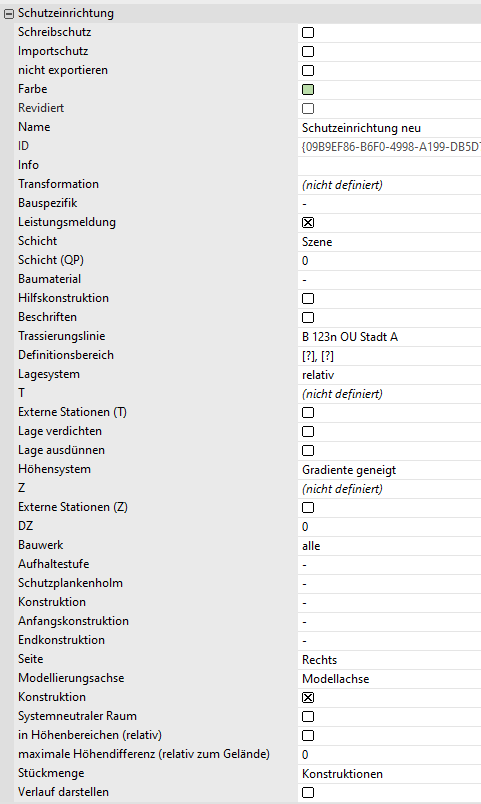

Stellen Sie im rechten Eigenschaftsbereich weitere relevante Parameter ein.
Weisen Sie die entsprechende Straße als “Trassierungslinie” zu.
Geben Sie den gewünschten “Definitionsbereich” an.

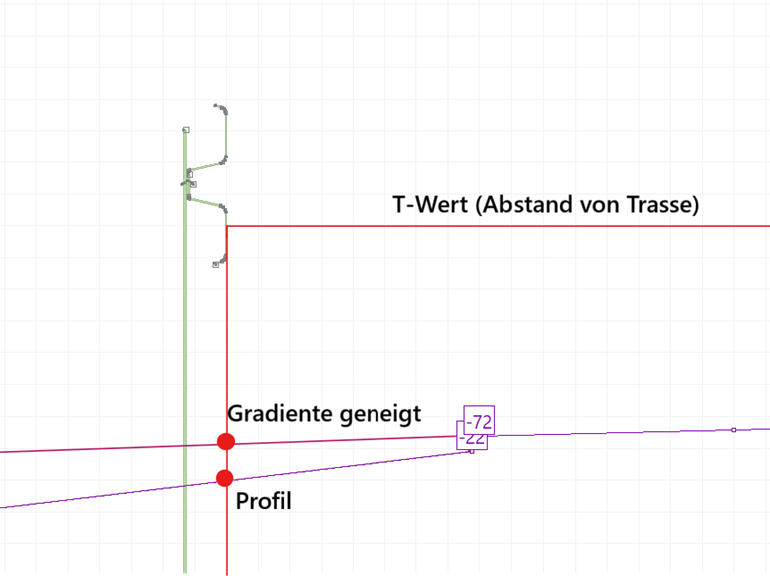

Wählen Sie das “relative Lagesystem”, um die Lage relativ zur Straße zu definieren, und geben Sie den gewünschten Wert für den Parameter “T” an.
Wählen Sie das gewünschte “Höhensystem”.
Bestimmen Sie, wo dieses “Bauwerk” eingesetzt werden soll (z.B. “Straße”).
Setzen Sie die “Aufhaltestufe” und die Form der Schutzplanke (aus der Bauteilbibliothek).
Wählen Sie den “Typ (Konstruktion)” und die “Seite” der Rückhalteeinrichtung.
Bestimmen Sie die “Modellierungsachse”.
Aktivieren Sie die “Konstruktion”.
Bei Aktivierung der Schalfläche “in Höhenbereichen (relativ)” werden die Schutzeinrichtungen automatisch anhand der angegebenen “maximalen Höhendifferenz (relativ zum Gelände)” modelliert.
Bei Bedarf können Sie die Option “systemneutraler Raum” aktivieren. Dann erscheint entlang der modellierten Schutzeinrichtung eine transparente Abdeckung in orange mit den entsprechenden Abmaßen.
Wenn Sie dabei die Option “Konstruktion” deaktivieren, bleibt das dargestellte Schutzeinrichtungssystem verdeckt. Es ist nur die orangene Nachführung (als eine Art Platzhalter) sichtbar. Diese wird bei der Berechnung der Sichtweite berücksichtigt.
Aktualisieren Sie die Fachobjekte über “Fachobjekte aktualisieren”.
Anfangs- und Endkonstruktion einer Schutzeinrichtung hinzufügen
Zum Hinzufügen von Anfangs- und Endkonstruktionen einer modellierten Schutzeinrichtung müssen Sie im rechten Eigenschaftsbereich bei den Parametern der jeweiligen Schutzeinrichtung nachträglich einige Angaben ergänzen.
Löschen Sie die Angabe der Option “Schutzplankenholm”. Diese wurde zum Erstellen der Schutzeinrichtung selbst benötigt.
Bestätigen Sie erneut die Auswahl in der “Konstruktion”.
Je nach dieser Auswahl erscheinen mögliche Typen von Anfangs- und Endkonstruktionen. Wählen Sie einen entsprechenden Typ aus.
Stellen Sie den Parameter “Seite” ein.

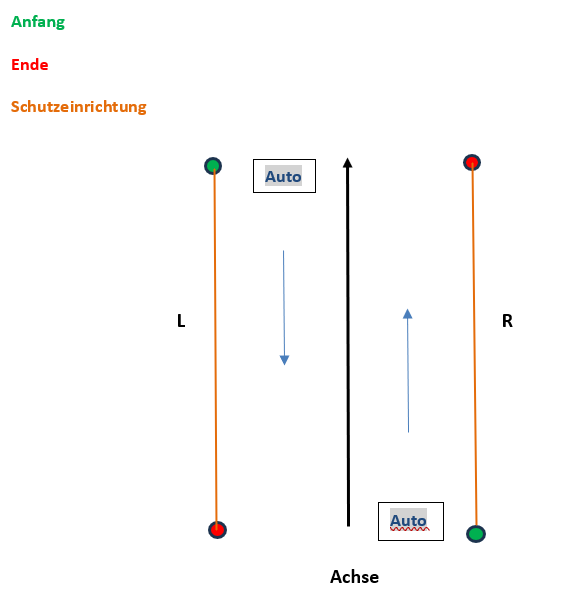

Die Lage der Anfang- und Endkonstruktion hängt nicht von der Stationierungsrichtung, sondern von der Fahrtrichtung der Straße ab. Damit ist beim Rechtsverkehr (wenn man in Stationierungsrichtung schaut) auf der rechten Seite immer die Reihenfolge Startkonstruktion-Schutzeinrichtung-Endkonstruktion und auf der linken Seite - die Reihenfolge Endkonstruktion-Schutzeinrichtung-Startkonstruktion.
Ist “rechts” eingestellt, liegt die Anfangskonstruktion in Stationierungsrichtung am Beginn der Schutzeinrichtung, die Endkonstruktion - am Ende.
Ist “links” eingestellt, liegt die Anfangskonstruktion in Stationierungsrichtung am Ende der Schutzeinrichtung, die Endkonstruktion - am Beginn.
Aktualisieren Sie die Fachobjekte über “Fachobjekte aktualisieren”.
Schutzeinrichtungen können in KorFin® auch importiert werden. Details unter Schema Schutzeinrichtung.
